执行标准：
|
.执行标准 |
GB4990 热电偶用补偿导线合金丝 GB/T4989 热电偶用补偿电缆 GB/T2951 电线电缆机械性能试验方法 GB/T3048 电线电缆电性能试验方法 GB6995 电线电缆识别标志方法 GB8170 数字修约规则 Q/321023KLA11 测量和计算机输入用电缆 GB4005 电线电缆交货盘 |
KX-HA-FBP2*1.5补偿导线使用条件：
|
使用条件 |
1 敷设条件 敷设环境有沟槽、排管、沟道、桥架等多种方式。 敷设时Z低环境温度在-25℃。 2 耐地震能力 地震烈度8度（a=0.1g）。 3 运行要求 导体长期工作温度 -60～200℃ 短路时电缆导体的Z高温度 260℃
|

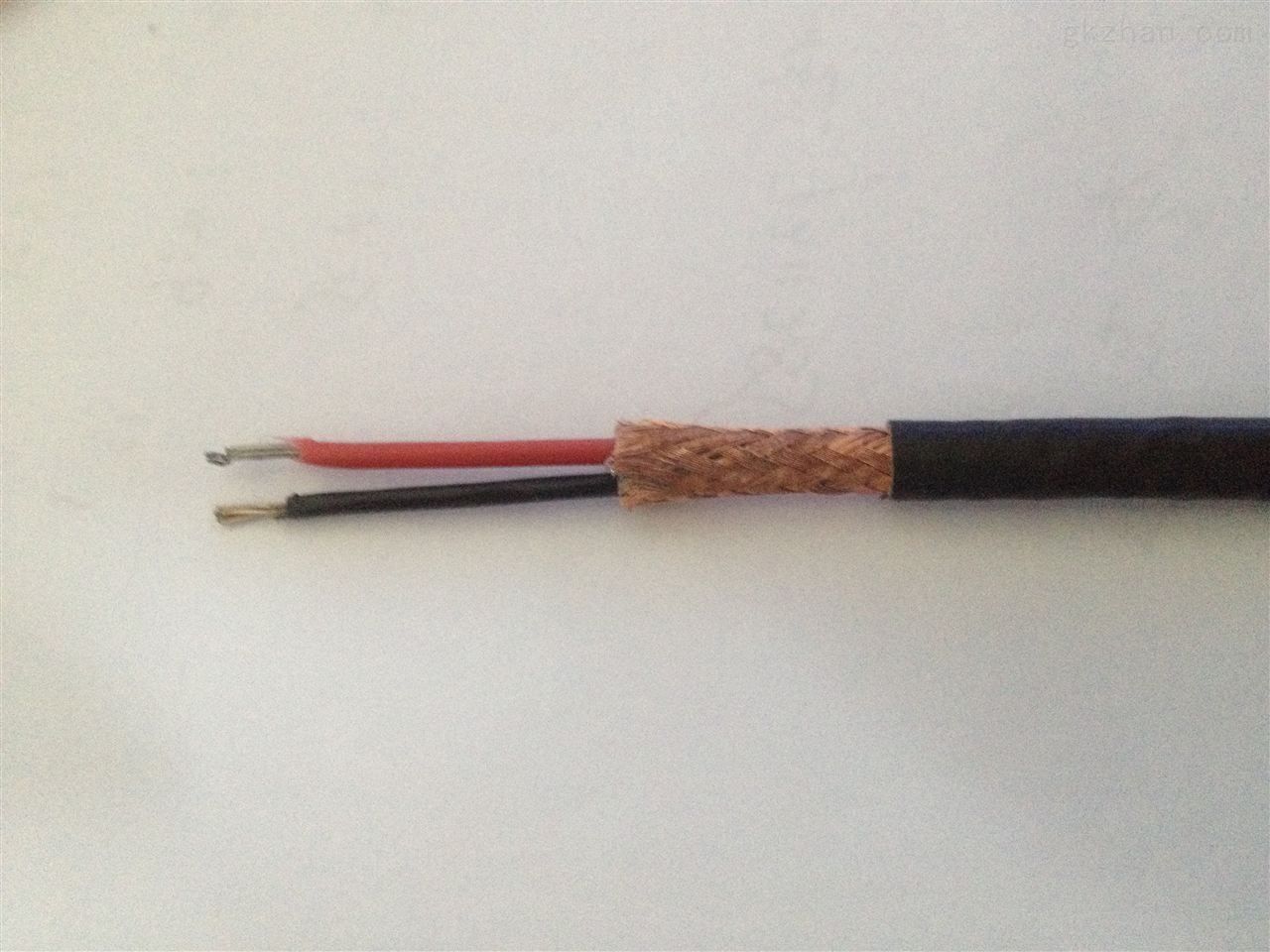

KX-HA-FBP2*1.5补偿导线规格型号：
|
序号 |
产品名称 |
规格型号 |
|
1 |
耐高温补偿导线 |
KX-HA-FBP2*0.5 |
|
2 |
耐高温补偿导线 |
KX-HA-FBP2*1.0 |
|
3 |
耐高温补偿导线 |
KX-HA-FBP2*1.5 |
|
4 |
耐高温补偿导线 |
KX-HA-FBP2*2.5 |
KX-HA-FBP2*1.5补偿导线技术参数：
|
技术参数 |
4.1导体 4.1.1 KX型热电偶补偿电缆导体采用准确级镍铬10-镍硅3合金丝，其性能符合GB/4990的规定。 4.1.2导体表面光洁、无油污、无损伤绝缘的毛刺、锐边、无凸起或断裂的单线。 4.2 绝缘 4.2.1绝缘材料为氟塑料，采用镍基合金高温挤出机高速生产，挤包在导体上的绝缘性能符合Q/321023KLA11的规定。 4.2.2绝缘标称厚度符合Q/321023KLA11的规定，绝缘厚度平均值不小于规定的标称值，绝缘任一点Z薄点的测量厚度不小于标称值的90%减去0.1mm。 4.3火花 生产过程中绝缘层中间检验应按GB/T3048规定进行交流50HZ 6KV火花耐压试验。 4.4对绞 4.4.1对绞组采用颜色识别标志，每对线组由两根不同颜色的单线和一条双色扎带组成。 4.4.2对绞节距应不大于100mm。相邻对绞组节距应不相同。 4.5对绞屏蔽(二线组或三线组) 4.5.1 对绞屏蔽内绕包非吸湿性包带隔离,其重叠率不小于15%。 4.5.2 对绞屏蔽采用φ0.15mm镀锡铜丝编织而成,其编织密度不小于80%。 4.6成缆 4.6.1电缆成缆的填充材料采用非吸湿性材料，紧密无空隙,成缆后缆芯外形圆整。 4.6.2成缆线芯绞合节距应不大于绞合外径的20倍。 4.7 总屏蔽 4.7.1电缆采用镀锡铜丝编织总屏蔽。 4.7.2屏蔽编织密度不小于80%。 4.7.3屏蔽前采用非吸湿性包带绕包隔离，绕包重叠率不小于15%。 4.8外护套
|
KX-HA-FBP2*1.5补偿导线产品实验：
|
产品实验 |
5.1 电缆在制造、处理、试验、检验过程中，买货方有权监造和见证，供货方不得拒绝，买货方的此行为不免除供货方对产品质量的责任。 5.2 出厂试验 每批电缆出厂前,按本技术规范要求进行出厂试验。出厂试验报告附在电缆盘上。 5.2.1结构尺寸检查 每批电缆出厂前,按Q/321023KLA11试验项目进行导体、绝缘和护套的尺寸检查。 5.2.2往复电阻 KX型热电偶电缆20℃时往复电阻不大于0.73Ω/m。 5.2.3 交流电压试验 成品电缆施加工频电压0.5kV，时间为1分钟，不发生击穿。 5.2.4 机械性能试验 每批电缆绝缘护套机械物理性能符合Q/321023KLA11规定。
|
|
同类型号 |
KX-H-FFP、KX-HA-FFR、KX-FPGP、KXR-FFP、KX-HA-FFRP、KX-HS-FFR、KX-HS-FFP、KX-HA-FFP、KX-HB-FFP、KX-H-FFP2、ZR-KX-HA-FFP、ZR-KX-HS-FFP、KXFF、KXFFR、KXFFRP、KXFFP、KXFF46、KXFGP、KXFGRP、KXFGR、ZR-KX-HB-FFP、KX-HS-FFRP、KX-HB-FF、KX-HS-FGP、KX-HS-FGR、ZR-KXFVP、ZR-KX-GS-FVRP、KX-GA-FVP、KX-FFRP、KX-FF、KX-HA-FF46、KX-HA-FF46RP、ZR-KXFF、 |
|
使用分类 |
线芯 标称截面mm2 |
绝缘层 标称厚度mm |
护套 标称厚度mm |
补偿导线Z大外径mm |
|
|
单股线芯 |
多股软线芯 |
||||
|
一般用 |
0.2 0.5 1.0 1.5 2.5 |
0.4 0.5 0.7 0.7 0.7 |
0.7 0.8 1.0 1.0 1.0 |
3.0*4.6 3.7*6.4 5.0*7.7 5.2*8.3 5.7*9.3 |
3.1*4.8 3.9*6.6 5.1*8.0 5.5*8.7 5.9*9.8 |
|
耐热用 |
0.2 0.5 1.0 1.5 2.5 |
0.4 0.4 0.4 0.4 0.4 |
0.3 0.3 0.3 0.3 0.3 |
2.3*4.0 2.6*4.6 3.0*5.3 3.2*5.8 3.6*6.7 |
2.4*4.2 2.8*4.8 3.1*5.6 3.4*6.2 4.0*7.3 |
