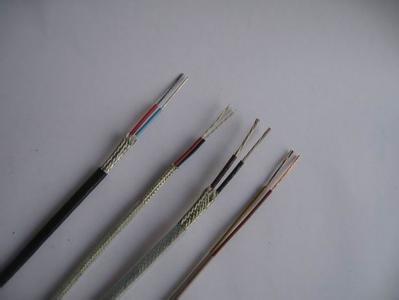

KX-H200-VF46R补偿导线KXH200-VF46R

补偿导线（补偿电缆）是指在一定温度范围内，具有与其所匹配热电偶的热电动势相同标称值的一对且带有绝缘层的导线，用它们连接热电偶与温度显示控制仪表，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线（补偿电缆）适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
产品标准：
补偿导线： GB/T4989-94
使用特性：
使用温度：耐热级： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃两种；
普通级： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃两种；
最小弯曲半径：补偿导线：不小于导体外径 8 倍；
补偿电缆：有铠装时不小于电缆外径 12 倍，无铠装时不小于电缆外径 6 倍
主要技术指标：
型号、合金丝材料和绝缘颜色

型号	热电偶分度号	配用热电偶	补偿导线合金丝		绝缘层着色
型号	热电偶分度号	配用热电偶	正极	负极	正极	负极
BC	B	铂铑 30- 铂铑 6	铜	铜		灰
SC	S	铂铑 10- 铂	SPC（铜）	SNC（铜镍 0.6）	红	绿
RC	R	铂铑 13- 铂	RPC（铜）	RNC（铜镍 0.6）	红	绿
KCA	K	镍铬 - 镍硅	KPCA（铁）	KNCA（铜镍 2）	红	兰
KCB			KPCB（铜）	KNCB（铜镍 4）	红	兰
KX			KPX（镍铬 10）	KNX（镍硅 3）	红	黑
NC	N	镍铬硅 - 镍硅	NPC（铁）	NNC（铜镍 18）	红	灰
NX	N	镍铬硅 - 镍硅	NPX（镍铬 14 硅）	NNX（镍硅 4）	红	灰
EX	E	镍硅 - 镍硅	EPX（镍铬 10）	ENX（铜镍 45）	红	棕
JX	J	铁 - 铜镍	JPX（铁）	JNX（铜镍 45）	红	紫
TX	T	铜 - 铜镍	TPX（铜）	TNX（铜镍 45）	红	白
WC3/25	WRe3-WRe25	钨 - 钨铼 25	WPC3/25	WNC3/25	红	黄
WC5/26	WRe5-WRe26	钨铼 5- 钨铼 26	WPC5/26	WNC5/26	红	橙

使用分类及护层颜色

使用分类		精度等级及标志		护层着色
使用分类		普通级	精密级	普通级	精密级
一般用	G	/	S	黑色	灰色
耐热用	H	/	S	黑色	黄色

允差及往复电阻

补偿导线型号	20 ℃时往复电阻 Ω/m 不大于
补偿导线型号	0.2mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
NC 或 BC	0.25	0.10	0.05	0.03	0.02
KCA	3.50	1.40	0.70	0.47	0.28
KCB	2.60	1.40	0.70	0.47	0.28
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.10	0.73	0.44
JX	6.25	2.50	1.25	0.83	0.50
TX	3.25	1.30	0.65	0.43	0.26
NC	3.75	1.50	0.75	0.50	0.30
N	7.15	2.86	1.43	0.95	0.57
WC3/25	0.50	0.20	0.10	0.07	0.04
WC5/26	0.50	0.20	0.10	0.07	0.04

绝缘电阻（20℃）：PVC绝缘不小于25MΩ.Km；FEP或PEA绝缘不小于100MΩ.Km。
阻燃特性：通过A类（按GB12666.5-90试验）
规格 :

结构\截面mm2	0.2	0.5	1.0	1.5	2.5	线芯对数
单股线芯mm	1/0.52	1/0.80	1/1.13	1/1.37	1/1.76	导线1对电缆2-37对
多股线芯mm	7/0.20	7/0.30	7/0.43	7/0.52	19/0.41	导线1对电缆2-37对
