硅橡胶耐高温控制电缆
一：产品特点及用途本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。
二：产品执行标准 Q/HHTZH004.2 阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 450/750KV 最高工作温度：180℃ 2． 最低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆安装敷设温度应不低于-20℃。
4． 电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍
四：基本型号及名称
|
KGG |
硅橡胶绝缘和护套控制电缆 |
|
硅橡胶绝缘和护套控制软电缆 |
|
|
KGGP |
硅橡胶绝缘和护套铜丝编织屏蔽控制电缆 |
|
KGGRP |
硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆 |
|
KGGRP1 |
硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆 |
备注：
2、硅橡胶绝缘丁腈护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。
3、导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
阻燃硅橡胶护套 |
|
系列代号 |
K |
控制电缆 |
|
绝缘材料 |
G |
硅橡胶 |
|
护套材料 |
G |
硅橡胶 |
|
YVF |
丁腈聚氯乙烯 |
|
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P1 |
镀锡铜丝屏蔽 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
六：主要技术指标
1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。
2．20℃时绝缘电阻不小于500MΩ/KM。
3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构 (根数*直径) mm |
电缆最大外径(mm) |
参考重量(kg/km) |
||
|
KGGR |
KGGRP |
KGGR |
KGGRP |
||
|
2*0.75 |
24*0.20 |
9.2 |
10.0 |
78 |
118 |
|
2*1.0 |
32*0.20 |
9.5 |
10.6 |
87 |
127 |
|
2*1.5 |
48*0.20 |
10.2 |
11.5 |
114 |
164 |
|
2*2.5 |
51*0.25 |
10.5 |
12.5 |
156 |
210 |
|
3*0.75 |
24*0.20 |
10.5 |
11.5 |
93 |
133 |
|
3*1.0 |
32*0.20 |
11.5 |
12.9 |
100 |
152 |
|
3*1.5 |
48*0.20 |
12.0 |
13.8 |
126 |
177 |
|
3*2.5 |
51*0.25 |
12.5 |
14.8 |
180 |
243 |
|
4*0.75 |
24*0.20 |
11.0 |
12.5 |
110 |
160 |
|
4*1.0 |
32*0.20 |
11.5 |
13.0 |
120 |
173 |
|
4*1.5 |
48*0.20 |
12.0 |
13.5 |
151 |
205 |
|
4*2.5 |
51*0.25 |
14.5 |
15.5 |
220 |
270 |
|
5*0.75 |
24*0.20 |
12.0 |
13.0 |
118 |
168 |
|
5*1.0 |
32*0.20 |
12.5 |
13.5 |
140 |
200 |
|
5*1.5 |
48*0.20 |
13.0 |
14.2 |
190 |
250 |
|
5*2.5 |
51*0.25 |
14.0 |
15.2 |
290 |
380 |
|
7*0.75 |
24*0.20 |
12.5 |
13.5 |
141 |
201 |
|
7*1.0 |
32*0.20 |
13.0 |
14.2 |
162 |
231 |
|
7*1.5 |
48*0.20 |
13.6 |
14.6 |
230 |
290 |
|
7*2.5 |
51*0.25 |
15.5 |
16.5 |
350 |
360 |
|
8*0.75 |
24*0.20 |
13.5 |
14.5 |
165 |
224 |
|
8*1.0 |
32*0.20 |
14.0 |
15.0 |
190 |
223 |
|
8*1.5 |
48*0.20 |
15.8 |
17.2 |
278 |
281 |
|
8*2.5 |
51*0.25 |
17.0 |
18.2 |
410 |
560 |
|
10*0.75 |
24*0.20 |
14.1 |
15.4 |
210 |
310 |
|
10*1.0 |
32*0.20 |
15.0 |
16.0 |
260 |
394 |
|
10*1.5 |
48*0.20 |
17.1 |
18.1 |
345 |
460 |
|
10*2.5 |
51*0.25 |
21.0 |
22.1 |
510 |
640 |
|
12*0.75 |
24*0.20 |
15.5 |
16.5 |
245 |
345 |
|
12*1.0 |
32*0.20 |
17.2 |
18.2 |
287 |
387 |
|
12*1.5 |
48*0.20 |
18.0 |
19.0 |
372 |
500 |
|
12*2.5 |
51*0.25 |
21.0 |
22.0 |
577 |
680 |
|
14*0.75 |
24*0.20 |
17.0 |
18.0 |
280 |
380 |
|
14*1.0 |
32*0.20 |
17.6 |
19.0 |
321 |
440 |
|
14*1.5 |
48*0.20 |
19.0 |
20.0 |
440 |
560 |
|
14*2.5 |
51*0.25 |
21.0 |
22.0 |
580 |
780 |
|
19*0.75 |
24*0.20 |
15.8 |
16.8 |
340 |
450 |
|
19*1.0 |
32*0.20 |
17.0 |
18.0 |
400 |
520 |
|
19*1.5 |
48*0.20 |
20.0 |
21.0 |
520 |
650 |
|
19*2.5 |
51*0.25 |
23.0 |
24.0 |
845 |
1023 |

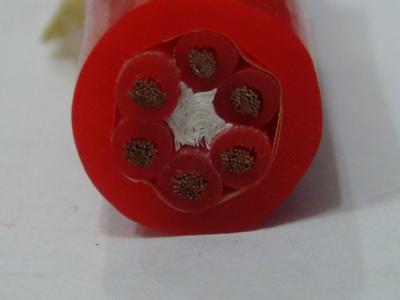

八：产品结构示意图：
