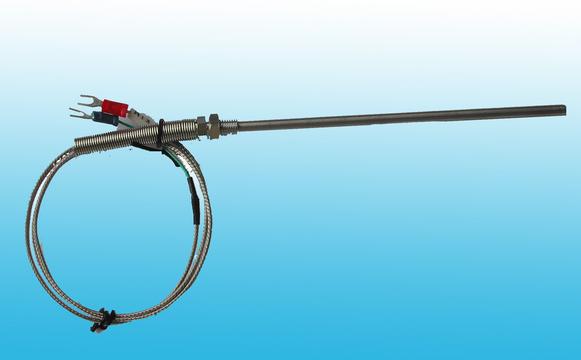

WRNT-01/CH-WRET-01SN压簧热电偶

一、概述：
      压簧热电偶，WRNT-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。 压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
      压簧热电偶，压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量 0~400 ℃范围内的温度。
      压簧固定热电偶安装是将其固定在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
二、压簧热电偶结构原理：
       压簧热电偶，压簧式固定热电偶，WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。
      压簧热电偶，压簧式固定热电偶的结构由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
三、压簧式固定热电偶规格型号：

型号	分度号		测温范围 ℃	热响应时间 t0.5s	保护管材料
WRET-01	E （ EA-2 ） *		0-400	<5	不锈钢 1Cr18Ni9Ti
WRNT－01	K （ EU-2 ） *		0-400	<5	不锈钢 1Cr18Ni9Ti
规格					连接螺栓 l 2 mm
总长 Lmm		保护管 l 1 mm
1000 1500 2000 2500 3000 3500 4000		30 30 30 30 30 30 30			35 或 70
1000 1500 2000 2500 3000 3500 4000		60 60 60 60 60 60 60

压簧式 WRKT-01 E（EA-2） 固定螺纹
M12×1.5 M10×1.5 M8×1.5
头长：30×35 60×67
WRNT-01 K（Eu-2）
小螺钉
WR KX-31 E（EA-2） 固定螺纹：M6×1 M8×1
WRNX-31 K
进口型 固定螺纹：M6×1.5 M8×1.5
探头式 WRKT-13 E 固定螺纹：M12×1 M12×1.5
紫钢管φ7
不锈钢管φ6 φ8
四、压簧热电偶安装方法：
压簧式固定热电偶， WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
注:订货须写明:1)产品名称及型号
　　　　　　　 2)总和置深
　　　　　　　 3)分度号打“*”表示特殊规格订货
