YFFB,YVFB系列 丁腈耐高温扁电缆

阅读次数：2053 发布时间：2013-7-6 11:31:07
当前位置：首页 >> 新闻中心 >> YFFB,YVFB系列 丁腈耐高温扁电缆

丁腈扁电缆丁腈电缆

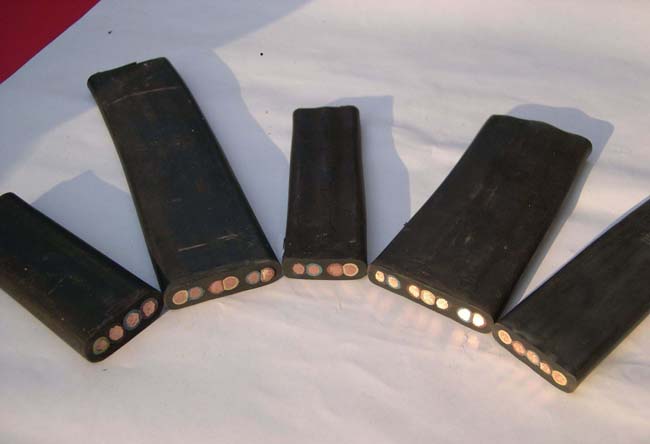

YFFB,YVFB系列 丁腈耐高温扁电缆

一：丁腈电力软电缆产品特点及用途

本产品具有耐寒、柔软、耐磨、防油等特性；适用于交流额定电压0.6/1KV及以下，具有耐寒、防油和频繁移动等特殊要求场合作动力装置或照明电力传输；目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

二：产品执行标准

Q/HHL007

阻燃性能试验执行GB12666-90标准

三：使用特性

1．交流额定电压：U0/U 0.6/1KV

最高工作温度：105℃

最低环境温度：固定敷设-40℃

2．电缆安装敷设温度应不低于-25℃。

3．电缆允许弯曲半径：电缆最小为电缆外径的12倍

四：基本型号及名称

型号

产品名称

YVFR

丁腈绝缘和护套电力软电缆

YVFRP

丁腈绝缘和护套铜编织屏蔽电力软电缆

备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。



五：代号名称和含义



代号

代号含义

YVF

丁腈电缆系列

P

铜编织屏蔽

R

多股绞合导体



六：主要技术指标

1．成品铜芯电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表2。

2．20℃时绝缘电阻不小于50MΩ/KM。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七：基本电缆规格及结构参数

线芯＊标称截面（mm2）

导体结构

（根数＊直径）

（B/R）

mm

电缆最大外径（mm）

参考重量（kg/km）

YVFR

YVFRP

YVFR

YVFRP

1＊2.5

51＊0.25

4.0

-

72

-

1＊4

82＊0.25

6.0

-

95

-

1＊6

123＊0.25

7.0

-

130

-

1＊10

204＊0.25

9.5

-

190

-

1＊16

323＊0.25

11.0

-

255

-

1＊25

513＊0.25

12.0

-

365

-

1＊35

722＊0.25

13.5

-

475

-

1＊50

1026＊0.25

15.0

-

670

-

1＊70

1406＊0.25

17.0

-

830

-

1＊95

486＊0.50

19.0

-

1200

-

1＊120

608＊0.50

21.0

-

1360

-

1＊150

760＊0.50

23.0

-

1654

-

1＊185

945＊0.50

26.0

-

2050

-

2＊2.5

51＊0.25

10.5

11.5

159

205

2＊4

82＊0.25

12.5

13.5

230

290

2＊6

123＊0.25

14.0

15.2

276

336

2＊10

204＊0.25

18.0

19.2

413

475

2＊16

323＊0.25

22.0

23.5

567

670

2＊25

513＊0.25

24.5

25.5

833

933

2＊35

722＊0.25

29.0

30.2

1088

1288

2＊50

1026＊0.25

33.0

35.0

1297

1590

2＊70

1406＊0.25

38.0

39.0

1675

1900

2＊95

486＊0.50

41.0

43.0

2205

2500

2＊120

608＊0.50

48.0

50.0

2660

3000

2＊150

760＊0.50

52.0

54.0

3350

3750

2＊185

945＊0.50

57.0

59.0

4400

4820

3＊2.5

51＊0.25

12.0

13.0

210

270

3＊4

82＊0.25

13.0

14.0

295

365

3＊6

123＊0.25

14.8

15.8

375

455

3＊10

204＊0.25

19.0

20.0

559

639

3＊16

323＊0.25

22.0

23.0

770

870

3＊25

513＊0.25

26.0

27.0

1239

1349

3＊35

722＊0.25

33.0

34.1

1520

1640

3＊50

1026＊0.25

36.5

38.5

1970

2100

3＊70

1406＊0.25

40.5

42.5

2580

2790

3＊95

486＊0.50

48.5

50.5

3280

3500

3＊120

608＊0.50

53.0

55.0

4060

4380

3＊150

760＊0.50

58.0

60.0

5197

5597

3＊185

945＊0.50

63.0

65.0

6279

6700

3＊4+1＊2.5

82＊0.25

14.5

15.6

300

370

3＊6+1＊4

123＊0.25

16.0

17.2

400

490

3＊10+1＊6

204＊0.25

21.0

23.0

590

690

3＊16+1＊10

323＊0.25

25.0

26.0

850

950

3＊25+1＊16

513＊0.25

30.5

32.5

1255

1410

3＊35+1＊16

722＊0.25

33.5

35.6

1585

1790

3＊50+1＊25

1026＊0.25

40.2

42.2

2066

2280

3＊70+1＊35

1406＊0.25

47.2

49.5

2778

3080

3＊95+1＊50

486＊0.50

50.0

52.2

2836

3126

3＊120+1＊70

608＊0.50

53.0

55.5

4857

5207

3＊150+1＊70

760＊0.50

57.0

59.5

5700

6090

3＊185+1＊95

945＊0.50

66.0

69.0

7114

7514

4＊4

82＊0.25

14.0

15.0

325

400

4＊6

123＊0.25

17.5

18.5

421

500

4＊10

204＊0.25

22.0

23.0

635

720

4＊16

323＊0.25

24.0

25.0

898

1010

4＊25

513＊0.25

31.0

32.0

1342

1490

4＊35

722＊0.25

34.0

35.0

1765

1900

型 号：YFFB YVFB 丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。

　　丁腈聚氯乙烯绝缘及护套扁平形软电缆

　　型 号：YFFB YVFB

　　　　丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。

　　　　结构特点

　　　　导电线芯采用软结构，确保电缆柔软性能好。

　　　　绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。

　　　　绝缘线芯分色，为敷设安装提供方便。

　　　　可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件（YFFBJ型）。

　　　　产品特点

　　　　特别柔软，尤耐弯折，往返移动，平稳不扭。

　　　　室内户外，适应温度，酸碱油盐，均能防护。

　　　　选材严格，工艺先进，性能可靠，寿命长久。

　　　　主要产品

　　　　丁腈聚氯乙烯绝缘及护套扁平形软电缆

　　　　产品型号：

              YFFB （普通型）

　　　　YFFBJ （加强型）

　　　　YFFBP （屏蔽型）

　　　　　　　电缆额定工作电压交流450/750V及以下。

　　　　电缆使用环境温度为-40℃～70℃。

　　　　电缆最小弯曲半径为电缆小边长度的10倍。

　　　　各截面导电线芯20℃直流电阻最大值（Romax）如下：（符合GB/T3956-1997）

　　　　各截面绝缘线芯70℃绝缘电阻最小值（Rimin）如下：（符合GB5023-1997）

　　　　成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。

　　　　绝缘及护套最小抗拉强度10N/mm2，最小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸最小伸长率20%。

　　　　本厂扁电缆可广泛使用于起重、运输、机械、电气、钢铁、冶金、港口、矿山、物流、仓储等行业的450/750V及以下各种移动动力装置的电源连接及控制、信号、照明等。

　　　　不同环境不同温度载流量校正系数（Ki）

　　　　电缆的包装、运输及贮存：

　　　　电缆可以成圈包装，也可以成盘包装。

　　　　电缆运输应确保包装完好，严防机械碰伤。

　　　　长期贮存应避开-20℃以下低温和50℃以上高温。

　　　　电缆订货表示：

　　　　订货时电缆用型号、额定电压、芯数X截面、标准号及所需订货长度表示。

　　　　例如：订购额定电压450/750V、三芯、10mm2丁腈聚氯乙烯绝缘护套扁平形软电缆400米。

　　　　非定尺交货时表示为：

　　　　YFFB-450/750V 3X10mm2 400m（Q/ZB 01-2005）

　　　　50米定尺交货时表示为：

　　YFFB-450/750V 3X10mm2 50mX8（Q/ZB 01-2005）
