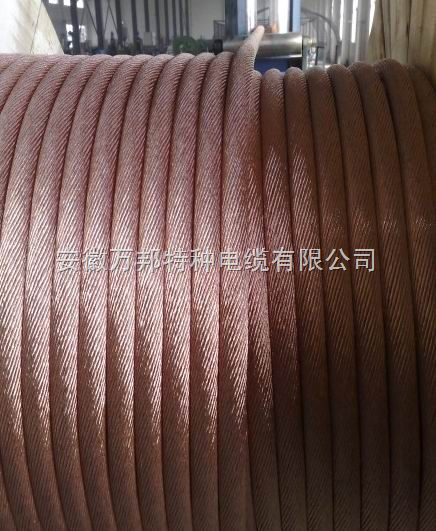

                     TJR软铜绞线

TJR软铜绞线

一、概述：

   电工镀锡软铜绞线 镀锡软铜绞线（TJRX1）具有电导率高、防腐性能好、使用范围广等优点。

材质：镀锡铜。本产品适用于连接电机、电器设备部件。



二、产品标准：

GB 　321　优先数和优先数系

GB 　2900.10　电工名词术语　电线电缆

GB　3048.4　电线电缆　导电线芯直流电阻试验方法

GB　3953　电工圆铜线

GB　4006　绕组线圆柱形线盘

GB　4909.1　裸电线试验方法　总则

GB　4909.2　裸电线试验方法　尺寸测量

GB　4909.3　裸电线试验方法　拉力试验

GB　4910　镀锡圆铜线

GB　12970.2　电工软铜绞线　第2部分：软铜绞线

GB　12970.3　电工软铜绞线　第3部分：软铜天线

GB　12970.4　电工软铜绞线　第4部分：铜电刷线

       本标准规定了电工用软铜绞线的产品品种，结构和技术要求。

本标准适用于电气装备及电子电器或元件接线用的软铜绞线。

软铜绞线除应符合本标准的规定要求外，还应符合GB 12970.1的要求。

三、规格型号：

1.软铜绞线的型号 表１



型号

名称

TJR 1

TJR 2

TJR 3

TJRX 1

TJRX 2

TJRX 3

　　　

1 型软铜绞线

２ 型软铜绞线

３ 型软铜绞线

1 型镀锡软铜绞线

2 型镀锡软铜绞线

３ 型镀锡软铜绞线适用范围：本产品适用于架空输电线路，用于输配电用电气装置（变压器。电炉）及电子电器设备、可控硅元件的软连接线，也可作电工作业接地线用
执行标准：GB/T 12970.2-2009
型号规格

   型号


     名称


       规格范围 mm2


TJ
TJR



硬铜绞线

软铜绞线



16~400




1、软铜绞线型号如表1所示

型号

主 要 用 途

TRJ

移动或半移动式电器设备（如开关,电热器等）连接线。

TRJ-1

移动或半移动式电器设备（如开关,电热器等）连接线。

TRJ-2

无线电设备内部连接线

TRJ-3

要求较柔软的电气设备引出线接地线。


2、软铜绞线结构与性能参数应符合表2-表5规定
TRJ型



标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

10

7xx7x0.52

1.83

4.7

98

2000

16

7x7x0.64

1.26

5.8

144

2000

25

7x12x0.62

0.695

7.7

239

2000

35

7x19x0.58

0.512

8.9

322

1000

50

7x19x0.68

0.375

10.2

444

1000

70

7x27x0.68

0.262

12.6

631

1000

95

7x37x0.68

0.195

14.3

865

500

120

7x37x0.76

0.153

16.0

1080

500

150

7x48x0.74

0.134

18.1

1328

500

185

7x61x0.74

0.098

20.0

1668

500

240

7x61x0.85

0.081

23.0

2227

250

TRJ-1型 表3

标称截面
mm2

股数x根数x线经
mm

20℃时直流电阻
Ω/km

参考外径
mm

参考重量
kg/km

制造长度
m

25

7x14x0.58

0.695

7.7

238

200

120

12x27x0.68

0.153

15.9

1080

500

150

19x14x0.85

0.120

18.7

1380

500

185

27x12x0.85

0.098

21.7

1690

500

240

37x12x0.85

0.072

24.7

2320

250
