	产品名称： JVN,JVNP 机车车辆尼龙护套线 FVN FVNP
	产品型号： JVN,JVNP
	产品价格：电议特价：电议
	发布时间：2017/4/4 12:42:42
	关注度：8418

JVN,JVNP 机车车辆尼龙护套线 FVN FVNP

尼龙护套线 FVN FVNP

JVN,JVNP 机车车辆尼龙护套线

产品特性及用途：

本产品具有耐磨、防水、耐寒、耐油耐汽油混合物、不易燃烧、不易老化、环保等，在相对温度98%环境中可正常使用。广泛用于飞机低压线路，高速公路监控设备线路安装用、高速公路用电感线圈专线，也用于照明灯具接线，马路高杆灯用线。

交货要求：

电线制造长度，不小于50m,允许长度为不小于5米的短线交货，其数量应不超过交货总长度的10%，也可根据双方合同协议商定以任何长度交货。

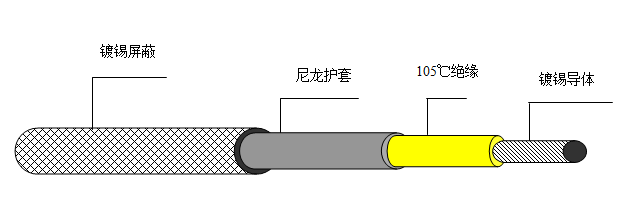

电缆结构示意图

1、FVN电线结构示意图

2、FVNP电线结构示意图

规格结构及技术参数：

标称截面 mm2	导体结构	绝缘平均厚度 mm	护套平均厚度 mm	屏蔽铜线直径 mm	电线平均外径mm	20℃时导体电阻最大值Ω/km
根数/单丝直径mm	非屏蔽型	屏蔽型
0.3	16/0.15	0.35	0.12	0.10	1.7	2.2	71.2
0.35	19/0.16	0.35	0.12	0.10	1.7	2.2	50.8
0.5	19/0.19	0.35	0.12	0.10	2.0	2.5	40.1
28/0.15	0.35	0.12	0.10	2.0	2.5	40.1
0.75	19/0.23	0.35	0.12	0.10	2.1	2.6	26.7
42/0.15	0.35	0.12	0.10	2.1	2.6	26.7
1.0	19/0.26	0.35	0.15	0.10	2.3	2.7	20.0
1.2	19/0.28	0.4	0.15	0.10	2.5	2.9	14.6
1.5	19/0.32	0.4	0.15	0.10	2.7	3.2	13.7
2.0	19/0.37	0.45	0.15	0.10	3.0	3.5	10.0
2.5	19/0.41	0.5	0.15	0.12	3.4	3.9	8.21
49/0.26	0.5	0.15	0.12	3.6	4.1	8.21
3.0	49/0.28	0.5	0.15	0.12	3.8	4.3	6.63
4.0	77/0.26	0.6	0.15	0.12	4.4	4.9	5.09
5.0	49/0.37	0.6	0.15	0.12	4.8	5.3	4.13
6.0	77/0.32	0.6	0.15	0.12	5.1	5.6	3.39
8	19×7/0.28	0.7	0.20	0.12	6.0	6.5	2.3
10	19×7/0.32	0.9	0.20	0.12	6.6	7.1	1.95
16	19×7/0.39	1.0	0.20	0.15	8.3	8.9	1.24
25	19×16/0.32	1.0	0.25	0.15	9.9	10.5	0.795

JVN-105 JVNP-105机车车辆尼龙护套线

机车车辆尼龙电线广泛用于机车电缆、轨道交通电缆、汽车耐油耐温系统，也用于照明灯具接线，马路高杆灯用线，额定电压450/750V,电线使用温度在-60℃~+105℃在相对湿度在98%环境中可正常使用。

适用范围

本产品适用于交流额定电压600V及以下的低压线路或电讯仪表线路，电线的工作温度为-60～105℃。

产品特征：

电线可在相对湿度98％及以下，温度为＋45℃环境中使用。

机车电缆型号名称

JVN-105 105℃阻燃聚氯乙烯绝缘阻燃尼龙护套线

JVNP-105 105℃阻燃聚氯乙烯绝缘阻燃尼龙护套屏蔽电线。

机车车辆尼龙护套线JVN
标称截面 mm2	规格	绝缘厚度	护套厚度	电缆最大外径 mm	参考重量 kg/km
JVN	JVNP	JVN	JVNP
0.2	12/0.15	0.35	0.15	1.7	2.3	4.12	8.82
0.3	16/0.15	0.35	0.15	1.9	2.4	5.02	10.16
0.4	23/0.15	0.35	0.15	2.1	2.6	6.58	12.37
0.5	28/0.15	0.35	0.15	2.15	2.7	7.64	13.42
0.6	19/0.2	0.35	0.15	2.2	3.1	8.51	17.36
0.80	19/0.23	0.35	0.15	2.3	3.2	10.63	20.76
1.0	19/0.26	0.35	0.15	2.5	3.3	13	23.06
1.2	19/0.28	0.4	0.15	2.6	3.5	15.24	26.24
1.5	19/0.32	0.4	0.15	2.9	3.7	19.06	30.74
2.0	49/0.23	0.4	0.15	3.4	4.3	25.57	39.23
2.5	49/0.26	0.4	0.15	3.9	4.8	31.64	46.82
3	49/0.28	0.45	0.15	4.0	4.9	36.88	52.84
4	77/0.26	0.45	0.15	4.8	5.7	50.53	69.16
5	98/0.26	0.45	0.15	5.1	5.9	51.82	71.36
6	77/0.32	0.45	0.18	5.6	6.5	74.24	96.50
8	98/0.32	0.5	0.18	6.0	6.9	90.56	113.92
10	126/0.32	0.5	0.18	7.1	7.6	118.56	146.11
13	133/0.36	0.6	0.22	7.6	-	147.3	-
16	209/0.32	0.6	0.22	9.0	-	194.2	-
20	247/0.32	0.6	0.22	9.4	-	223.8	-
25	209/0.39	0.6	0.22	10.4	-	280.3	-
35	285/0.39	0.6	0.22	11.6	-	369.9	-
50	380/0.41	1.0	0.22	13.0	-	542.5	-
70	418/0.45	1.2	0.22	15.6	-	731.4	-
95	589/0.45	1.2	0.22	17.9	-	993.5	-
120	779/0.45	1.5	0.22	19.4	-	131.4	-

JVN,JVNP 机车车辆尼龙护套线
