产品名称： RVVY耐油护套软电缆 | |
| 产品型号： RVVY | ||
| 产品价格： |
||
| 发布时间：2016/12/27 9:35:58 | ||
| 关 注 度：18783 | ||
RVVY耐油护套软电缆
耐油软电缆(60227 IEC 75 RVVY)
品 名 耐油软电缆60227 IEC 75 RVVY
参考标准 GB5023.7-2008
额定温度 70℃ 额定电压 300/500V
绝缘材质 环保PVC 护套材质 环保PVC
芯线数量 2-60 标称截面 0.5-2.5mm
用 途 适用于家用电器和小型电动工具，同时适用机床及同类设备中各部件的连接，允许电缆与电源直接相连。
产品说明:
产品优点：聚氯乙烯护套耐油软电缆是市场需求为广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。

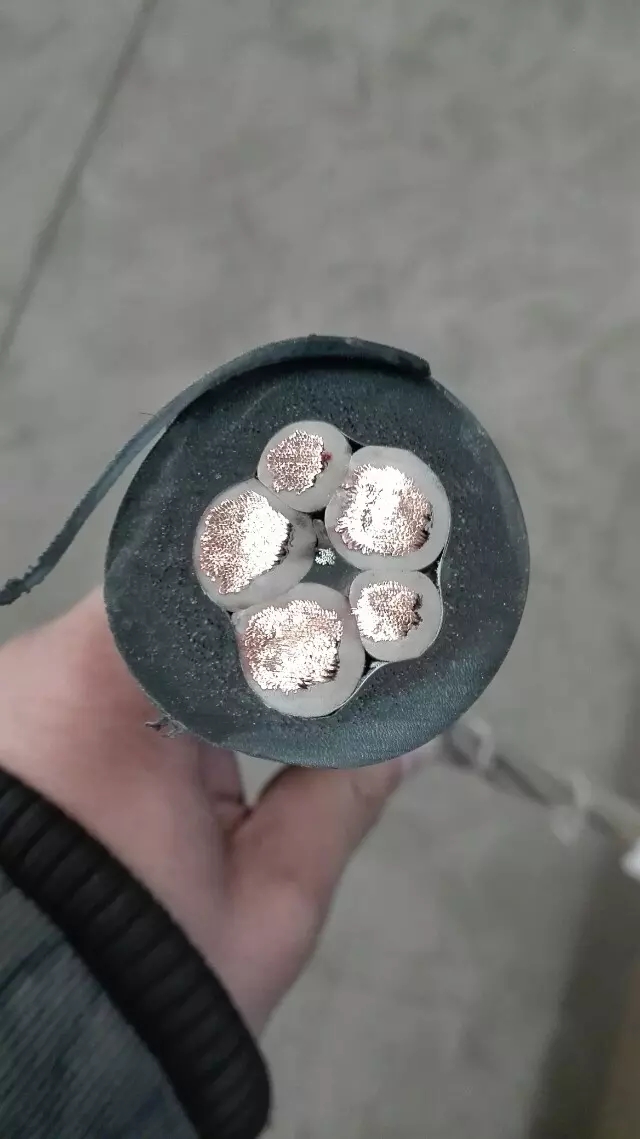

导体类型：导体采用多股细铜丝绞合而成，柔韧性强。
绝缘特性：柔性耐油环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良。
适用环境：-10℃~70℃。
适用产品： 适用于仪表连接，电控系统，包括机床和起重运输设备在内的制造加工用机器各部件间的内部连接。
使用特性：1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。可在油污环境下使用，如矿山或油井内。
2、电缆外径小于25mm允许弯曲半径不小于电缆外径的4倍，电缆外径为25mm允许及以上弯曲半径不小于电缆外径的6倍。
3、产品使用温度等级为70度，部分产品可按标准生产90度，105度，生产设计时重点考虑电缆的柔软性和电气性能。
4、线芯采用特殊耐弯折材料，使芯线的抗弯曲性能达到优秀水平，如果使用时电缆不需要移动，可将电缆敷设在线管，线槽内。
5、本产品电压等级分为300/500V。
|
型号 |
产品名称 |
敷设场合及要求 |
导体长期允许 |
额定电压 |
标称截面 |
|---|---|---|---|---|---|
|
RVVY |
耐油聚氯乙烯护套屏蔽软电缆 |
用于包括机床和起重设备在内的制造加工用机器各部件间的内部连接 |
70 |
300/500 |
0.3 ~ 10 |
|
电缆结构/尺寸表 |
|
型号 |
导体结构 |
电缆外径 |
20 ℃直流电阻 |
|||
|---|---|---|---|---|---|---|
|
标称截面 |
股数/线径 |
下限 |
上限 |
不镀锡 |
镀锡 |
|
|
277 IEC 75(RVVY) |
2X0.5 |
2X16/0.20 |
5.2 |
6.6 |
39.0 |
40.1 |
|
2X0.75 |
2X24/0.20 |
5.7 |
7.2 |
26.0 |
26.7 |
|
|
2X1.0 |
2X32/0.20 |
5.9 |
7.5 |
19.5 |
20.0 |
|
|
2X1.5 |
2X30/0.25 |
6.8 |
8.6 |
13.3 |
13.7 |
|
|
2X2.5 |
2X49/0.25 |
8.2 |
10.6 |
7.98 |
8.21 |
|
|
3X0.5 |
3X16/0.20 |
5.5 |
7.0 |
39.0 |
40.1 |
|
|
3X0.75 |
3X24/0.20 |
6.0 |
7.6 |
26.0 |
26.7 |
|
|
3X1.0 |
3X32/0.20 |
6.3 |
8.0 |
19.5 |
20.0 |
|
|
3X1.5 |
3X30/0.25 |
7.4 |
9.4 |
13.3 |
13.7 |
|
|
3X2.5 |
3X49/0.25 |
9.0 |
11.4 |
7.98 |
8.21 |
|
|
4X0.5 |
4X16/0.20 |
6.2 |
7.9 |
39.0 |
40.1 |
|
|
4X0.75 |
4X24/0.20 |
6.6 |
8.3 |
26.0 |
26.7 |
|
|
4X1.0 |
4X32/0.20 |
6.9 |
9.0 |
19.5 |
20.0 |
|
|
4X1.5 |
4X30/0.25 |
8.2 |
10.5 |
13.3 |
13.7 |
|
|
4X2.5 |
4X49/0.25 |
10.1 |
12.5 |
7.98 |
8.21 |
|
|
5X0.5 |
5X16/0.20 |
6.8 |
8.6 |
39.0 |
40.1 |
|
|
5X0.75 |
5X24/0.20 |
7.4 |
9.3 |
26.0 |
26.7 |
|
|
5X1.0 |
5X32/0.20 |
7.8 |
9.8 |
19.5 |
20.0 |
|
|
5X1.5 |
5X30/0.25 |
9.1 |
11.6 |
13.3 |
13.7 |
|
|
5X2.5 |
5X49/0.25 |
11.0 |
13.9 |
7.98 |
8.21 |
|
|
6X0.5 |
6X16/0.20 |
7.6 |
9.6 |
39.0 |
40.1 |
|
|
6X0.75 |
6X24/0.20 |
8.1 |
10.1 |
26.0 |
26.7 |
|
|
6X1.0 |
6X32/0.20 |
8.7 |
10.8 |
19.5 |
20.0 |
|
|
6X1.5 |
6X30/0.25 |
10.2 |
12.6 |
13.3 |
13.7 |
|
|
6X2.5 |
6X49/0.25 |
12.2 |
15.1 |
7.98 |
8.21 |
|
|
7X0.5 |
7X16/0.20 |
8.3 |
10.4 |
39.0 |
40.1 |
|
|
7X0.75 |
7X24/0.20 |
9.0 |
11.3 |
26.0 |
26.7 |
|
|
7X1.0 |
7X32/0.20 |
9.5 |
11.8 |
19.5 |
20.0 |
|
|
7X1.5 |
7X30/0.25 |
11.3 |
14.1 |
13.3 |
13.7 |
|
|
7X2.5 |
7X49/0.25 |
13.6 |
16.8 |
7.98 |
8.21 |
|
|
12X0.5 |
12X16/0.20 |
10.4 |
12.9 |
39.0 |
40.1 |
|
|
12X0.75 |
12X24/0.20 |
11.0 |
13.7 |
26.0 |
26.7 |
|
|
12X1.0 |
12X32/0.20 |
11.8 |
14.6 |
19.5 |
20.0 |
|
|
12X1.5 |
12X30/0.25 |
13.8 |
17.0 |
13.3 |
13.7 |
|
|
12X2.5 |
12X49/0.25 |
16.8 |
20.6 |
7.98 |
8.21 |
