产品名称： KCCEU CCEU KCCEUP CCEUP拖链电缆
	产品型号： KCCEU CCEU KCCEUP CCEUP
	产品价格： 电议 特价：电议
	发布时间：2016/9/10 19:51:59
	关 注 度：17863

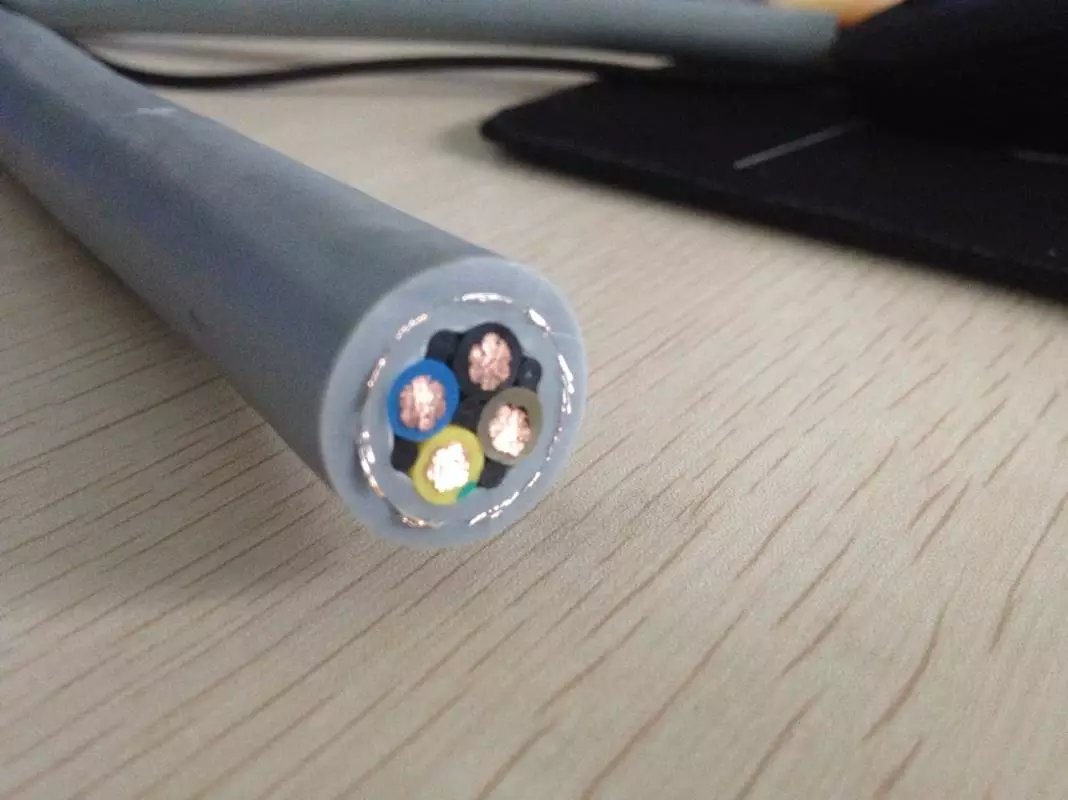

 KCCEU CCEU KCCEUP CCEUP拖链电缆

    适用于机器加工、机械加工的工艺装备中，沿直线轨迹循环往复移动或类似场合的0.6/1kV及以下拖链系统中长期柔性使用，以及在可移动的自动化装备系统中，适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动正反安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流传送系统、起重机场合等。对绞节距短，抗串音特性优秀，适合用于高速信号回线的配置。 //www.rowplanting.com

产品描述

  耐弯曲单护套双绞屏蔽拖链电缆双绞拖链电缆单护套双绞拖链电缆，单护套拖链电缆，

 应用范围：

    适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动正反安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设

备、物流传送系统、起重机场合等。对绞节距短，抗串音特性优秀，适合用于高速信号回线的配置。 //www.rowplanting.com

 产品特性:

防水、防油、耐寒、抗紫外线、耐磨、阻燃，弯曲寿命500万次以上。

 电缆结构：

 导体：多股超细精绞无氧铜丝，符合VDE0295CLASS  6标准

绝缘：特殊混合PVC绝缘

颜色：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙

             ≥0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线

        （黄绿可选）

  //www.rowplanting.com

内护套：无

屏蔽：镀锡铜网编织屏蔽，密度80%以上

护套：特殊改性PVC护套

橙色（RAL2003)  黑色（RAL9005)或灰色（RAL7001)

额定电压：≥0.5mm:300/500V    ≤0.5mm:300/300V //www.rowplanting.com

测试电压：2500V

使用温度范围：固定安装：-30℃  至  +70℃

                         移动安装：-5℃    至  +70℃

 最小弯曲半径：固定安装：4xD（电缆外径）

                             移动安装：15xD（电缆外径）

 柔性电缆不同于普通固定安装电缆，在安装中请参照如下的安装与注意事项：

1.拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得

2.必须注意电缆的最小弯曲半径。(有关信息可在选型表中寻找）

3.电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10%

4.拖链中的电缆不得相互接触或困在一起. //www.rowplanting.com

5.电缆的两点都必须固定，或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6.请确保电缆在弯曲半径内完全移动，即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后，最好检查一下电缆的位置。该检查必须在推拉移动后进行。

7.如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免。

             柔性电缆根据功能划分主要分为：传感器/编码器电缆，伺服电机电缆，机器人电缆，清洁电缆，拖链系统用电缆。

根据型号大致可分为以下几类：

柔性控制电缆//www.rowplanting.com

 1，PVC外护套柔性控制拖链电缆，阻燃CC101 弯曲半径：8X

2，PVC外护套柔性屏蔽控制拖链电缆，阻燃CC111 弯曲半径：10X

3，PVC外护套柔性控制拖链电缆，阻燃CC120 弯曲半径：5X

4，PVC外护套柔性屏蔽控制拖链电缆，阻燃CC121弯曲半径：8X

5，PUR外护套柔性控制拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC127 弯曲半径：8X //www.rowplanting.com

6，PUR外护套柔性控制屏蔽拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC117 弯曲半径：10X

7，钢丝编织柔性控制拖链电缆，防紫外线，耐低温，耐磨，CC158 弯曲半径：10X

8，PETP外护套柔性控制拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC160 弯曲半径：5X

9，PETP外护套柔性控制屏蔽拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC133弯曲半径：10X

柔性动力电缆

 10，PVC外护套柔性动力拖链电缆，阻燃CC305 弯曲半径：8X

11，PVC外护套屏蔽柔性动力拖链电缆，阻燃CC336 弯曲半径：10X

12，PETP外护套柔性屏蔽动力拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC358 弯曲半径：10X

13，PETP外护套柔性屏蔽动力拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC371 弯曲半径：8X

柔性数据/总线电缆//www.rowplanting.com

 14，PVC外护套柔性屏蔽数据拖链电缆。 CC41 弯曲半径：8X

15，PUR外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC43 弯曲半径：10X

16，PETP外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC46弯曲半径：10X //www.rowplanting.com

17，PETP外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC48 弯曲半径：12X//www.rowplanting.com

柔性伺服电缆

 18，PUR外护套柔性屏蔽伺服拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC46 弯曲半径：10X
