产品名称: 高压电缆-YJV YJV22 YEF YGC YGCP JEM JHXG | ||
产品型号: YJV YJV22 YEF YGC YGCP JEM JHXG | ||
产品价格: |
||
发布时间:2015/5/22 21:01:19 | ||
关 注 度:7825 |
应用:
三芯线缆的设计配电范围为3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内管道、室外,地埋和水中等多种场所,以及对行业,配电站,电力站线缆的安装。
标准:
IEC 60502 Part 1(1.8/3KV)
IEC 60502 Part 2(3.6/6KV to 18/30KV)

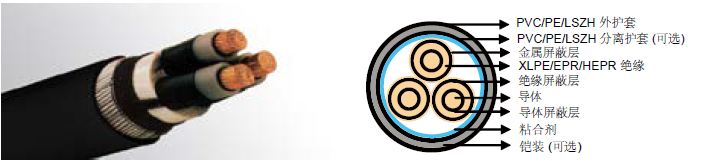

结构:
导体: 平纹退火铜或铝导体,符合 IEC 60228(1类或2类)。
导体屏蔽: 导体屏蔽应非金属,并应包括一挤压半导电化合物,半导体带应用在半导体复合物顶端。导体屏蔽层应用于导体外和绝缘屏蔽内的三重挤压过程中。导体屏蔽层由非金属层,挤压半导电化合物必须牢固地粘贴在绝缘,以排除所有缝隙。导体屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC,EPR/HEPR绝缘的线缆不是必须的。
绝缘: 1.8/3KV及3.6/6KV电缆范围一般采用PVC绝缘,也可采用XLPE,EPR/HEPR绝缘。
表1. XLPE 或 EPR/HEPR绝缘厚度
标称截面积 |
|
标称电压下的绝缘厚度 |
||||||||
1.8/3kV |
3.6/6kV |
6/10KV |
8.7/15KV |
12/20KV |
18/30KV |
21/35KV |
26/35KV |
|||
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
|
XLPE/EPR |
XLPE |
EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
|
非屏蔽 |
屏蔽 |
||||||||
10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选项,一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。绝缘屏蔽层对于1.8/3KV到3.6/6KV范围内的PVC,EPR/HEPR绝缘的线缆不是必须的。屏蔽层可以包覆在半导体防水层的外围以做到纵向防水。
内层覆盖及填料:对于一个复合金属层线缆或是每个单芯拥有符合金属层的线缆,内层半导体和填充应该包覆在芯线外围。内层一般是由防水材料制成,除非线缆要作出纵向防水。内层覆盖一般是挤压层,但可以重叠,如果芯与芯之间的空隙填满。
内层挤压的覆盖层厚度近似情况见表2:
表2.内挤压层厚度近似值:
线芯绞合的近似外径 |
内挤压层近似厚度 |
|
mm |
mm |
|
> |
< |
|
- |
25 |
1.0 |
25 |
35 |
1.2 |
35 |
45 |
1.4 |
45 |
60 |
1.6 |
60 |
80 |
1.8 |
80 |
- |
2.0 |
*内层覆盖厚度约为0.4mm,多芯包覆的外外径最大可达0.6mm。
金属层: 金属层可以应用在单芯也可以应用在多芯外围。下面是我们可以提供几种金属层:
1)金属屏蔽
2)同心导体
3)金属护套
4)金属铠装
金属屏蔽层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径,同心导体可以由绝缘覆盖,绝缘加屏蔽覆盖或内护套层。金属护套一般为铅或者铅合金的紧密无缝的管状物。金属铠装可以是扁平丝状铠装,圆形丝状铠装和双带铠装。
表3.金属屏蔽最小截面积
标称截面积 |
最小屏蔽截面积 |
铜丝屏蔽的直流电阻 |
mm² |
mm² |
mm |
up to 120 |
16 |
1.06 |
150-300 |
25 |
0.72 |
400-630 |
35 |
0.51 |
800-1000 |
50 |
0.35 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。分离式护套一般应用在铅护套的外层,普通的分离式护套厚度小于1.0mm。
表4. 分离层厚度
线芯直径 |
内护套近似厚度 |
|
mm |
mm |
|
> |
< |
|
35 |
45 |
1.4 |
45 |
60 |
1.6 |
60 |
80 |
1.8 |
80 |
- |
2.0 |
绕包垫层(铅护套铠装线缆):绕包垫层一般由纸带的浸渍/合成物组成,也可以是两层的复合,
这种带由一种特制的符合材料组成。厚度一般在1.5mm左右。
铠装层(针对铠装线缆):铠装层一般为圆钢丝铠装,应用在分离式护套的外层。
表5. 圆钢丝铠装线缆直径
铠装层下的虚拟直径 |
铠装线缆直径 |
|
mm |
mm |
|
> |
< |
|
- |
10 |
1.25 |
10 |
15 |
1.25 |
15 |
25 |
1.6 |
25 |
35 |
2.0 |
35 |
60 |
2.5 |
60 |
- |
3.15 |
表6. 铠装层厚度
铠装层下的虚拟直径 |
镀锌钢/钢 |
铝/铝合金 |
|
mm |
mm |
mm |
|
> |
< |
|
|
- |
30 |
0.2 |
0.5 |
30 |
70 |
0.5 |
0.5 |
70 |
- |
0.8 |
0.8 |
对于扁平线铠装和大于15mm的虚拟直径铠装线缆,普通的扁平铠装厚度为0.8mm,虚拟直径线缆铠装层可达15mm,包括15mm。带状铠装呈两层螺旋形,外层铠装一般以内层为轴心,同时带状铠装线缆还需间加一层加强层垫。
外护套:
外护套包含挤压层和挤压热塑性复合物(PVC ST3型或PE ST7型),或弹性复合物(聚氯丁烯CSP或氯磺化聚乙烯)。通常的外护套厚度为0.035+D,D表示外护套的直径,单位为毫米。非铠装线缆和非铠装总护套线缆,金属层屏蔽或同心导体,外护套厚度应该小于1.4mm,同心导体总护套金属铠装线缆的外护套厚度应该大于1.8mm。
物理特性:
工作温度: 可达70°C(PVC绝缘);可达90°C(XLPE或EPR绝缘)
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度(短路时最长持续时间不超过5s): 140-160°C ( PVC 护套 );
250°C ( PE 护套 )
弯曲半径: 15 x OD
表7. 常规/操作/测试:
额定电压Uo/U |
工作电压 (Um) |
测试电压 (rms) |
1.8/3KV |
3.6KV |
6.5KV |
3.6/6KV |
7.2KV |
12.5KV |
6/10KV |
12KV |
21KV |
8.7/15KV |
17.5KV |
30.5KV |
12/20KV |
24KV |
42KV |
18/30KV |
36KV |
63KV |
21/35KV |
42KV |
73.5(53)*KV |
26/35KV |
42KV |
91(65)*KV |
*21/35KV and 26/35kV工频耐压试验,可根据下列条件:2.5Uo x 30mins or 3.0Uo x 15mins.
括号中的数字实验条件为:3.0Uo x 1.5mins.
三芯 1.8/3KV (Um=3.6KV)
电缆结构参数
标称截面积 |
|
非铠装线缆 |
圆钢丝铠装 |
||||||||||
绝缘标称厚度 |
铜带厚度 |
铜丝屏蔽面积 |
标称护套厚度 |
近似外径 |
近似重量 |
标称护垫厚度 |
铠装厚度 |
护套标称厚 |
近似外径 |
近似重量 |
|||
CU |
AL |
CU |
AL |
||||||||||
mm2 |
mm |
mm |
mm2 |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
10 |
2.0 |
0.1 |
16 |
1.8 |
23 |
650 |
460 |
1.2 |
1.6 |
1.8 |
28 |
1480 |
1290 |
16 |
2.0 |
0.1 |
16 |
1.8 |
24 |
840 |
540 |
1.2 |
1.6 |
1.9 |
29 |
1720 |
1410 |
25 |
2.0 |
0.1 |
16 |
1.8 |
26 |
1160 |
680 |
1.2 |
1.6 |
1.9 |
32 |
2130 |
1650 |
35 |
2.0 |
0.1 |
16 |
1.8 |
29 |
1490 |
820 |
1.2 |
2.0 |
2.1 |
36 |
2810 |
2140 |
50 |
2.0 |
0.1 |
16 |
1.9 |
32 |
1900 |
1000 |
1.2 |
2.0 |
2.2 |
39 |
3340 |
2450 |
70 |
2.0 |
0.1 |
16 |
2.0 |
36 |
2580 |
1290 |
1.2 |
2.0 |
2.3 |
42 |
4200 |
2910 |
95 |
2.0 |
0.1 |
16 |
2.2 |
40 |
3440 |
1640 |
1.3 |
2.5 |
2.4 |
47 |
5620 |
3820 |
120 |
2.0 |
0.1 |
16 |
2.3 |
43 |
4220 |
1950 |
1.3 |
2.5 |
2.5 |
51 |
6580 |
4310 |
150 |
2.0 |
0.1 |
25 |
2.4 |
46 |
5090 |
2290 |
1.4 |
2.5 |
2.7 |
54 |
7680 |
4870 |
185 |
2.0 |
0.1 |
25 |
2.5 |
50 |
6240 |
2730 |
1.5 |
2.5 |
2.8 |
58 |
9060 |
5560 |
240 |
2.0 |
0.1 |
25 |
2.7 |
56 |
8030 |
3430 |
1.6 |
2.5 |
3.0 |
64 |
11200 |
6600 |
300 |
2.0 |
0.1 |
25 |
2.8 |
60 |
9890 |
4100 |
1.6 |
2.5 |
3.1 |
69 |
13590 |
7500 |
400 |
2.0 |
0.1 |
35 |
3.1 |
68 |
12530 |
5150 |
1.8 |
3.15 |
3.4 |
78 |
17260 |
9880 |
500 |
2.2 |
0.1 |
35 |
3.3 |
75.7 |
16680 |
7510 |
1.8 |
3.15 |
3.5 |
84.3 |
21780 |
13025 |
630 |
2.4 |
0.1 |
35 |
3.5 |
84.9 |
21770 |
10040 |
1.8 |
3.15 |
3.8 |
94.6 |
27400 |
16050 |
*铜带复合物可以作为屏蔽层的可选项,屏蔽标称面积,以上表中数据作为参考。
|
扁平钢丝铠装 |
双钢带铠装 |
||||||||||
标称截面 积 |
垫层标称厚度 |
铠装尺寸 |
护套标称厚 |
近似外径 |
近似重量 |
垫层标称厚度 |
铠装尺寸 |
护套标称厚 |
近似外径 |
近似重量 |
||
CU |
AL |
CU |
AL |
|||||||||
mm2 |
mm |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
mm |
kg/km |
||
10 |
1.2 |
0.8 |
1.8 |
24.5 |
1245 |
1065 |
1.2 |
2 x 0.2 |
1.8 |
23.6 |
925 |
750 |
16 |
1.2 |
0.8 |
1.8 |
27.1 |
1565 |
1280 |
1.2 |
2 x 0.2 |
1.8 |
26.2 |
1205 |
925 |
25 |
1.2 |
0.8 |
1.8 |
29.7 |
1975 |
1525 |
1.2 |
2 x 0.2 |
1.9 |
29.0 |
1590 |
1145 |
35 |
1.2 |
0.8 |
1.9 |
32.5 |
2420 |
1805 |
1.2 |
2 x 0.2 |
1.9 |
31.6 |
1985 |
1370 |
50 |
1.2 |
0.8 |
2.0 |
35 |
2860 |
2080 |
1.2 |
2 x 0.2 |
2.0 |
34.1 |
2400 |
1605 |
70 |
1.2 |
0.8 |
2.1 |
38.7 |
3685 |
2525 |
1.2 |
2 x 0.5 |
2.2 |
39.5 |
3570 |
2410 |
95 |
1.3 |
0.8 |
2.2 |
42.9 |
4695 |
3080 |
1.3 |
2 x 0.5 |
2.3 |
43.7 |
4570 |
2950 |
120 |
1.3 |
0.8 |
2.3 |
46.4 |
5650 |
3585 |
1.3 |
2 x 0.5 |
2.4 |
46.1 |
5510 |
3440 |
150 |
1.4 |
0.8 |
2.4 |
49.6 |
6630 |
4085 |
1.4 |
2 x 0.5 |
2.6 |
50.6 |
6500 |
3955 |
185 |
1.5 |
0.8 |
2.6 |
54.1 |
7990 |
4820 |
1.5 |
2 x 0.5 |
2.7 |
54.9 |
7825 |
4650 |
240 |
1.6 |
0.8 |
2.7 |
59.2 |
10060 |
5790 |
1.6 |
2 x 0.5 |
2.8 |
60.0 |
9825 |
5600 |
300 |
1.6 |
0.8 |
2.9 |
64.6 |
12230 |
6865 |
1.6 |
2 x0.5 |
3.0 |
65.4 |
12030 |
6660 |
400 |
1.8 |
0.8 |
3.1 |
71.0 |
15200 |
8280 |
1.8 |
2 x 0.5 |
3.2 |
71.8 |
14970 |
8055 |
500 |
1.8 |
0.8 |
3.3 |
79.5 |
19090 |
10255 |
1.8 |
2 x 0.8 |
3.5 |
80.5 |
18880 |
10035 |
630 |
1.8 |
0.8 |
3.6 |
89.8 |
24400 |
12920 |
1.8 |
2 x 0.8 |
3.8 |
92.3 |
25070 |
13620 |
电气性能参数
标称截面积 |
直流电阻 |
交流电阻 |
导体短路额定值 |
电容 |
充电电流 |
铜丝屏蔽短路额定值每芯 |
铜带屏蔽短路额定额定值每芯 |
电感 |
电抗 |
mm² |
µΩ/m |
µΩ/m |
kA |
pF/m |
mA/m |
kA |
kA |
µΩ/m |
nH/m |
10 |
1830/3080 |
2330/3920 |
1.4/0.9 |
160 |
0.25 |
2.6 |
0.4 |
101 |
390 |
16 |
1150/1910 |
1460/2420 |
2.2/1.4 |
180 |
0.27 |
2.6 |
0.4 |
98 |
370 |
25 |
727/1200 |
929/1538 |
3.6/2.3 |
220 |
0.29 |
2.6 |
0.4 |
95 |
350 |
35 |
524/868 |
668/1113 |
5.0/3.2 |
250 |
0.31 |
2.6 |
0.5 |
92 |
330 |
50 |
387/641 |
494/822 |
6.8/4.4 |
270 |
0.33 |
2.6 |
0.5 |
88 |
310 |
70 |
268/443 |
343/568 |
9.8/6.3 |
310 |
0.35 |
2.6 |
0.6 |
84 |
290 |
95 |
193/320 |
248/410 |
13.3/8.5 |
350 |
0.38 |
2.6 |
0.6 |
81 |
270 |
120 |
153/253 |
196/325 |
17.2/11.0 |
380 |
0.46 |
2.6 |
0.7 |
79 |
250 |
150 |
124/206 |
159/265 |
21.2/13.5 |
420 |
0.50 |
2.6 |
0.7 |
77 |
260 |
185 |
99.1/164 |
128/211 |
26.6/17.0 |
460 |
0.56 |
2.6 |
0.8 |
76 |
250 |
240 |
75.4/125 |
98/161 |
34.9/22.3 |
510 |
0.61 |
4.3 |
0.9 |
74 |
240 |
300 |
60.1/100 |
80/130 |
43.8/28.0 |
570 |
0.68 |
4.3 |
1.0 |
73 |
250 |
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
590 |
0.70 |
5.8 |
1.1 |
71 |
240 |
500 |
36.6/60.5 |
57/81 |
72.3/46.2 |
610 |
0.72 |
5.8 |
1.2 |
69 |
230 |
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
630 |
0.74 |
5.8 |
1.3 |
67 |
220 |
三芯 3.8/6.6KV (Um=7.2KV)
三芯 6/10KV (Um=12KV)
三芯 8.7/15KV (Um=17.5KV)
三芯 12/20KV (Um=24KV)
三芯 18/30KV (Um=36KV)
三芯 21/35KV (Um=42KV)
三芯 26/35KV (Um=42KV)
三芯额定电流 1.8/3KV(Um=7.2 )KV to 26/35KV(Um=42KV)
