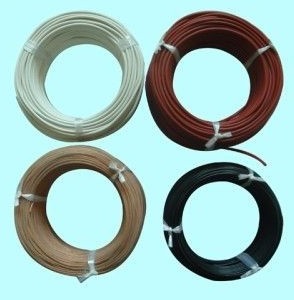

产品名称： 高温线GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 | |
| 产品型号： GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 | ||
| 产品价格： |
||
| 发布时间：2013-3-5 9:56:38 | ||
| 关 注 度：16539 | ||
产品型号：GN500-01 GN500-02 GN500-03 GN500-04 GN500-05
执行标准：Q/IRMV5－2009
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+350℃
3、导 体：绞合裸铜线
4、绝 缘：玻璃纤维编织+氟金云母带+玻璃纤维编织
5、颜 色：红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等
特点/用途：
固定敷设， 外加火焰燃烧，无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需用的电线电缆.
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
|
|
导体结构 |
绝缘厚度 |
外径控制 |
20 ℃时导体直流电阻 |
包装长度 |
|
0.5 |
7 × 0.30 |
0.5 |
2.3 ± 0.3 |
40.8 |
200 |
|
0.75 |
11 × 0.30 |
0.5 |
2.5 ± 0.3 |
24.3 |
200 |
|
1 |
14 × 0.30 |
0.5 |
2.6 ± 0.3 |
20.0 |
200 |
|
1.5 |
21 × 0.30 |
0.5 |
2.9 ± 0.3 |
12.6 |
100 |
|
2 |
28 × 0.30 |
0.6 |
3.3 ± 0.5 |
9.84 |
100 |
|
2.5 |
35 × 0.30 |
0.6 |
3.6 ± 0.5 |
7.37 |
100 |
|
4 |
56 × 0.30 |
0.8 |
4.7 ± 0.5 |
4.83 |
100 |
|
6 |
84 × 0.30 |
0.8 |
5.5 ± 0.5 |
3.26 |
100 |
|
10 |
84 × 0.40 |
0.8 |
6.6 ± 0.5 |
1.80 |
100 |
|
16 |
228 × 0.30 |
0.8 |
7.8 ± 0.5 |
1.31 |
100 |
|
126 × 0.40 |
0.8 |
7.8 ± 0.5 |
1.31 |
100 |
|
|
25 |
196 × 0.40 |
0.8 |
9.5 ± 0.5 |
0.758 |
100 |
|
361 × 0.30 |
0.8 |
9.5 ± 0.5 |
0.758 |
100 |
|
|
35 |
494 × 0.30 |
1.0 |
11.2 ± 1.0 |
0.548 |
100 |
|
50 |
396 × 0.40 |
1.2 |
13.2 ± 1.0 |
0.384 |
100 |
|
703 × 0.30 |
1.2 |
13.2 ± 1.0 |
0.384 |
100 |
|
|
70 |
551 × 0.40 |
1.2 |
15.4 ± 1.0 |
0.289 |
100 |
|
988 × 0.30 |
1.2 |
15.4 ± 1.0 |
0.289 |
100 |
|
|
95 |
760 × 0.40 |
1.2 |
17.4 ± 1.0 |
0.205 |
100 |
|
备注：根据供需双方协议，可以生产其他规格的产品。 |
|||||
