SYVPVP-75-5-2双屏蔽双层护套视频同轴电缆

阅读次数：2130 发布时间：2022/9/8 22:41:59

当前位置：首页 >> 新闻中心 >> SYVPVP-75-5-2双屏蔽双层护套视频同轴电缆

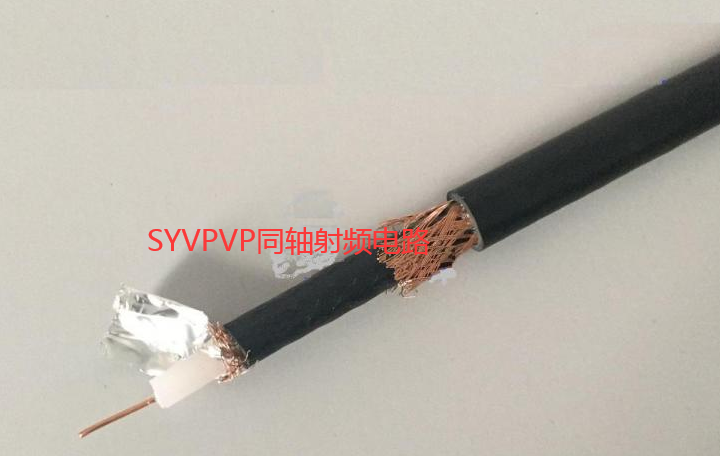

SYVPVP-75-5-2双屏蔽双层护套视频同轴电缆

一用途

适用于无线电通讯，公共电视天线，闭路监控系统，高频率，广播和有关电子设备中传输射频（视频）的信号。

二使用条件环境湿度：-40℃~~+65℃、-40+250℃相对湿度：湿度为+40℃时达98%

三采用标准 GB/T14864-1993

1. 特性阻抗一样——75欧姆；

2. 外层护套，屏蔽层结构，编数选择，材质选择，屏蔽层数,绝缘层外径等基本相同；

[不同点]:

1. 绝缘层物理特性不同：SYV是聚乙烯填充，介电常数ε=2.2-2.4左右；而SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯含量只有20%，

宏观平均介电常数ε=1.4左右；ε=εˊ+jε",其中ε为损耗项，空气的ε基本为“1”，这一工艺成就于90年代，它有效降低了同轴电缆的介电损耗；

2. 芯线直径不同：以75-5为例，由于-5电缆结构标准规定，绝缘层外径（即屏蔽层内径）是4.8mm,不能改变，为了保证75Ω的特性阻抗，

而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关，ε大芯线细，ε小芯线粗，芯线直径：SYV是0.78-0.8mm, SYWV是1.0mm;

芯线结构形式都可以是单股或多股；这一区别，导致了芯线电阻的不同。如实测天成、爱普SYV75-5电缆，1000米芯线直流电阻39Ω，典型

SYWV75-5电缆, 1000米芯的直流电阻19-20Ω;

3. 上述两项根本区别，决定了两种电缆的传输特性——传输衰减不同，SYV电缆是早期的同轴电缆，在几十上百年时间里一直用它传输，包括传输射频信号；

但后来当SYWV出现后，射频以上波段就很少应用SYV了，因为高频衰减差别太大了；慢慢的SYV就基本上主要用在监控视频传输上了，也就把这种射频电缆的

“元老”，改称为“视频电缆”了。但这绝不等于说：SYV“视频电缆”的视频传输特性比SYWV好，实际情况刚好相反，SYWV的视频传输特性也全面优于

SYV电缆。这方面的误解很普遍，且我国南方比北方的误解要严重，认为传输视频信号，“必须用视频电缆”。实测1000米电缆视频传输性能，SYWV75-5/64

编电缆：0.5M—5.15db,6M—19.12db;国标SYV75-5/96编电缆：0.5M—6.43db,6M—21.76db（相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上），

有一个还挺有名的厂家产品，SYV75-5/128编电缆，6M—25.22db，衰减比发泡电缆大6db以上——即大2倍多]；

4. 关于高编电缆，一般指96-128编以上的电缆。高编电缆明显特点是：屏蔽层的直流电阻小，200KHz以下的低频衰减少，对抑制低频干扰有利，实测表明，

200KHz-6MHz频率，由于“趋肤效应”，128编和64编衰减一样。（高频电流只在芯线外表面，屏蔽层内表面层流动）。从频率失真（高低频衰减差异）看，

高编电缆反而严重。频率失真直接影响就是视频信号的各种频率成分的正常比例的变化，它直接影响到图像失真；

5. 铜包钢芯线：这是SYWV电缆的一种，用于有线电视46MHz以上的射频传输，由于“趋肤效应”，电流只在钢丝外面的铜皮里流动，衰减特性和纯铜芯线一样，

可抗拉强度却远高于铜线；但这种电缆用于视频传输不行，0-200KHz低频衰减太大；

6. SYWV电缆视频、射频传输特性都优异，而且由于有巨大的有线电视市场的支撑，产量很大，价格也有优势；

7. 关于视频线和射频线的问题，既有误解，也有误导，论坛里的激烈争论就是例证。但大家都应该尊重实践：用1000米75-5电缆，传输一个彩色摄像机的信号，末端送给器，

器环路输出给示波器，测量“色同步头”的幅度，原信号是0.3V

1.SYV实心电缆所采用的屏蔽层材料、结构、编数、层数等类型，SYWV发泡电缆也都有，选择电缆时不要被个别厂家或销售商蒙了；但SYWV发泡电缆有的只用于射频传输的结构，如

铜包钢芯线，铝箔屏蔽，铝镁合金编网（不可焊接）等，SYV实心电缆都很少采用；

2.干扰不是从编网缝隙中“钻”进去的、漏进去的；它是干扰感应电流，在屏蔽层总向电阻上产生了干扰电压（电动势），并通过两端匹配电阻对视频信号形成干扰的。高编电缆屏蔽

层总向电阻比低编电缆小一些，形对干扰成的感应电动势也同样小一些，对抑制干扰有利一些，但这只是一定程度的减弱，不能把高编电缆看成是“抗干扰电缆”。

四结构参数表

型号	线缆结构	绝缘外径mm	电缆外径mm	制造长度(m)	计算重量kg/km
根/直径	外径mm	标准	短
SYV50-1	7/0.09	0.27	0.87±0.05	1.9±0.10	50~200	3	7.56
SYV50-2-1	7/0.15	0.45	1.5±0.10	2.9±0.10	50~200	3	15.46
SYV50-2-2	1/0.68	0.68	2.2±0.10	4.0±0.20	100~200	5	30.92
SYV50-3	1/0.90	0.90	3.0±0.15	5.0±0.25	100~200	7	45.48
SYV50-5-1	1/1.37	1.37	4.6±0.20	7.0±0.30	100~200	7	83.18
SYV50-5-2	1/1.37	1.37	4.6±0.20	7.8±0.30	100~200	7	120.19
SYV50-7-1	7/0.76	2.28	7.3±0.25	10.2±0.30	50~100	7	167.99
SYV50-7-2	7/0.76	2.28	7.3±0.25	11.2±0.30	50~100	7	244.17
SYV50-9	7/0.95	2.85	9.0±0.30	12.4±0.40	50~100	7	237.85
SYV50-12	7/1.20	3.60	11.5±0.40	15.0±0.50	100~200	7	337.10
SYV50-15	7/1.54	4.62	15±0.50	19±0.50	100~200	10	517.75
SYV50-17	19/1.04	5.20	17.3±0.70	22±0.60	100~200	10	730.14
SYV50-23-1	19/1.37	6.85	23±1.0	28.8±0.70	100~200	10	1181.78
SYV75-2	7/0.08	0.24	1.5±0.10	2.9±0.10	50~200	5	15.77
SYV75-3	7/0.17	0.51	3.0±0.15	5.0±0.25	50~200	5	41.79
SYV75-5-1	1/0.72	0.72	4.6±0.20	7.1±0.30	100~200	5	76.56
SYV75-5-2	7/0.26	0.78	4.6±0.20	7.1±0.30	100~100	5	76.37
SYV75-7	7/0.40	1.20	7.3±0.25	10.2±0.30	50~200	5	150.72
SYV75-9	1/1.37	1.37	9.0±0.30	12.4±0.40	50~200	5	212.59
SYV75-12	7/0.64	1.92	11.5±0.40	15.0±0.50	100~200	5	301.26
SYV75-15	7/0.82	2.46	15.0±0.50	19.0±0.50	100~200	10	444.99
SYV75-17	7/0.95	2.85	17.3±0.70	22.2±0.60	100~200	10	646.12
SYV75-23-1	7/1.27	3.81	23±1.0	28.8±0.70	100~200	10	1038.20
SYV75-28-1	7/1.5	4.5	28±1.0	34.5±0.80	100~200	10	1450.57
