斗轮机组合控制高压扁电缆YJGCFPB-6KV/10KV 3*35+3*16/3+14*1.5+12FO

	产品名称：斗轮机组合控制高压扁电缆YJGCFPB-6KV/10KV 335+316/3+14*1.5+12FO
	产品型号： YJGCFPB-6KV/10KV 335+316/3+14*1.5+12FO
	产品价格：电议特价：电议
	发布时间：2022/7/29 9:26:49
	关注度：1233

斗轮机组合控制高压扁电缆YJGCFPB-6KV/10KV 3*35+3*16/3+14*1.5+12FO

一、产品特点及用途

YJGCFPB电缆有抗拉，耐磨等不错性能，可以当作堆取料机电缆，港机电缆，起重机电缆等大型机械设备电缆使用，如交流额定电压6/10KV料场、

码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐

油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁

平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。//www.rowplanting.com

注：机上固定敷设软电缆参照第页章节阻燃耐热丁腈电力软电缆及第页第三章节阻燃耐热丁腈控制软电缆。

二、产品执行标准

Q/AT2005-4标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数//www.rowplanting.com
移动设备卷筒用6KV高压扁平电缆

型号 电压 K V 电缆规格 mm2 电缆外型尺寸㎜ 电缆弯曲半径㎜    电缆参考重量kg/m

YJGCFPB 6 3×16 3×16/3 67×27 540 3.0200

YJGCFPB 6 3×25 3×16/3 78×29 580 4.1700

YJGCFPB 6 3×35 3×16/3 80×31 620 4.6850

YJGCFPB 6 3×50 3×16/3 92×35 700 5.9860

YJGCFPB 6 3×70 3×16/3 95×37 740 6.7120

YJGCFPB 6 3×95 3×16/3 103×39 780 8.0120

YJGCFPB 6 4×16 85×27 540 3.8140

YJGCFPB 6 4×25 101×29 580 5.3210

YJGCFPB 6 4×35 105×31 620 5.9850

YJGCFPB 6 4×50 118×35 700 7.5380

YJGCFPB 6 4×70 127×37 740 8.9760

YJGCFPB 6 3×16 1×10 84×27 540 3.8570

YJGCFPB 6 3×25 1×10 89×29 580 4.9640

YJGCFPB 6 3×35 1×16 91×31 620 5.6810

YJGCFPB 6 3×50 1×25 113×35 700 7.2160

YJGCFPB 6 3×70 1×35 121×37 740 8.3180

YJGCFPB 6 3×95 1×35 127×39 780 9.5430

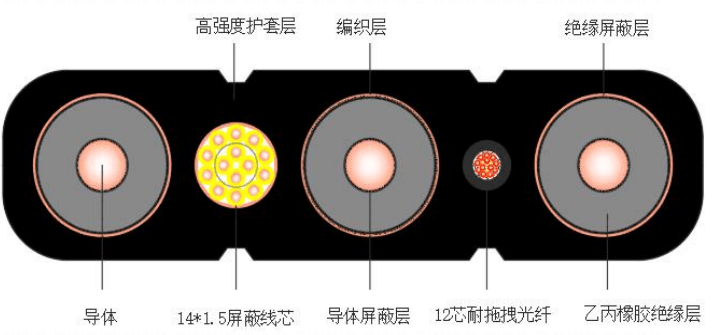

YJGCFPB电缆结构图：

移动设备卷筒用加光纤通讯6KV高压扁平电缆

型号    电压KV 电缆规格mm2    电缆外型尺寸㎜    电缆弯曲半径㎜电缆参考重量kg/m

YJGCFPB 6 3×16 3×16/3 6FO 81×27 540 3.1489

YJGCFPB 6 3×25 3×16/3 6FO 86×29 580 4.8451

YJGCFPB 6 3×35 3×16/3 6FO 92×31 620 4.9725

YJGCFPB 6 3×50 3×16/3 6FO 106×35 700 6.3520

YJGCFPB 6 3×70 3×16/3 6FO 114×37 740 7.4290

移动设备卷筒用10KV高压扁平电缆

型号电压KV   电缆规格mm2    电缆外型尺寸㎜   电缆弯曲半径㎜电缆参考重量kg/m

YJGCFPB 10 3×16 3×16/3 69×28 560 3.0800

YJGCFPB 10 3×25 3×16/3 80×30 600 4.2100

YJGCFPB 10 3×35 3×16/3 82×32 640 4.7120

YJGCFPB 10 3×50 3×16/3 94×36 720 6.0200

YJGCFPB 10 3×70 3×16/3 98×38 760 6.8810

YJGCFPB 10 3×95 3×16/3 106×40 800 8.0740

YJGCFPB 10 4×16 87×28 560 3.9560

YJGCFPB 10 4×25 103×30 600 5.4380

YJGCFPB 10 4×35 108×32 640 6.0460

YJGCFPB 10 4×50 122×36 720 7.6360

YJGCFPB 10 4×70 130×38 760 9.1310

YJGCFPB 10 3×16 1×10 88×28 560 3.9010

YJGCFPB 10 3×25 1×10 93×30 600 5.0980

YJGCFPB 10 3×35 1×16 95×32 640 5.7640

YJGCFPB 10 3×50 1×25 117×36 720 7.3000

YJGCFPB 10 3×70 1×25 125×38 760 8.6340

YJGCFPB 10 3×95 1×35 131×40 800 9.6580

移动设备卷筒用加光纤通讯10KV高压扁平电缆

型号电压KV    电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜   电缆参考重量kg/m

YJGCFPB 10 3×16 3×16/3 6FO 84×28 560 3.2383

YJGCFPB 10 3×25 3×16/3 6FO 89×30 600 4.9320

YJGCFPB 10 3×35 3×16/3 6FO 95×32 640 5.0130

YJGCFPB 10 3×50 3×16/3 6FO 109×36 720 6.4580

YJGCFPB 10 3×70 3×16/3 6FO 117×38 760
7.5690

1．特种车辆高压扁平电缆，包括有导体、绝缘层和护套层，其特征在于所述的导体由镀锡六类特软铜丝束丝，导体外有无纺布层，无纺布层外有进口硅橡

胶绝缘层，绝缘层外有扁平护套层。

2．根据权利1所述的特种车辆用高压扁电缆，其特征在于所述的进口硅橡胶绝缘和扁平护套。

二、说明书

1.技术领域：

本实用新型主要一种电缆，尤其是一种特种车辆用高压扁平电缆。

2.背景技术

目前，国内外特种车辆配套用电缆对于性能、使用寿命等要求越来越高，即要求电缆具有不错的柔软性能，又要求具有较高的耐压性以及具有绿色环保性能。

在这种矛盾的情况下，现有技术的特种车辆电缆已不完全适应时代的发展。目前国内还没有技术能改善特种车辆用电缆的耐高压型，以及没有提高电缆载流

量、节约能源、绿色环保的技术。

3.实用新型内容

本实用新型目的就是为了弥补已有的技术缺陷，提供一种特种车辆用高压扁平电缆，它具有耐10KV高压性能、耐油性、绿色环保、高柔软性、弯曲性能以及

使用寿命长等特点。

本实用新型是通过以下技术方案实现的：

特种车辆高压扁电缆，包括所用导体，其特征在于所述的导体由镀锡六类特软铜丝束丝，在束丝生产工艺中，束丝节距倍数不大于束丝导体外径的14倍，从而

保证了电缆导体圆整，外径小，导电率高，柔软性好等特点，提高了电缆的耐压等级以及弯曲使用性能。本实用新型采用无纺布提高了电缆的绝缘电气性能以

及保护绝缘与导体的粘连及损伤;绝缘层材料采用耐高温进口硅橡胶，该材料不含对环境和人体有害的物质，具有不错的耐高温、高压性能并且是绿色环保的，

也确保本实用新型发明电缆具有优良的耐高压、耐高温、耐油、阻燃等性能。

本实用新型电缆的优点是：本实用新型电缆具有良好的物理机械性能和优越的

耐高压性能，不仅是低烟无卤产品，更是具备绿色环保要求，符合绿色环保、节约资源的要求。

4.附图说明：

附图为本实用新型的截面示意图。

5具体实施方式：

特种车辆用高压扁电缆，包括有导体1，导体由镀锡六类特软铜丝束丝，导体外有无纺布层2，无纺布层外有进口硅橡胶绝缘层3，绝缘层外有扁平护套4.

三、说明书摘要

本实用新型公开了特种车辆高压电缆，包括导体，所述的导体由镀锡六类特软铜丝束丝，导体外有无纺布，无纺布外有进口硅橡胶。本实用新型具有良好

的物理机械性能和优越的耐高压性能，具有绿色环保要求，符合绿色环保、节约资源的要求。
