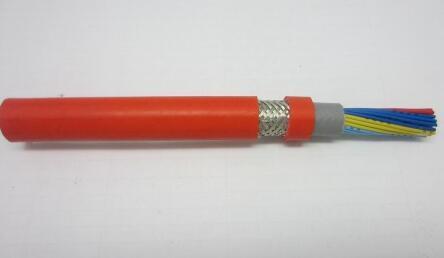

flex-CPUR PUR拖链控制电缆
应用场合
这种电缆专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。外护套材料耐磨、防水解、抗菌、阻燃等特性使得该电缆在拖链系统的优势得到最大发挥。产品特点
使用寿命长且质量稳定，进口PUR材质更加耐磨且耐恶劣环境，适用于室外。
产品优势
特殊的结构设计及材料，加强了其耐磨耐弯曲性。内有特种抗拉加强层大大的提高了产品使用寿命及抗拉性。
拖链控制电缆（PUR护套）（Eketten-flex-CPUR）
技术参数
电 压：300/500V
测试电压：2000V/5min(AC)
最小弯曲半径
固定敷设：4x电缆外径
移动安装：7.5x电缆外径
温度范围
固敷温度：﹣30℃～90℃
移动温度：﹣20℃～90℃//www.rowplanting.com
耐油性：很好
耐化学物质：耐酸、碱、溶剂和各种液压油的性能优异等
耐候性：耐UV,日光老化性能优异，适合户外使用
最大移动速度
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s2
电缆结构
1、导体VDE0295 6类
2、绝缘层特种高强度TPEE混合物
3、特种抗拉加强芯
4、护套特种低粘度耐磨PUR混合物
规格型号列表//www.rowplanting.com
| 规格 | 标称外径mm | 最大外径mm | 电缆总重量Kg/km | |
| 芯数×截面mm2 | ||||
| 2×0.25 | 2×48/0.08 | 4.4 | 5 | 28 |
| 3×0.25 | 3×48/0.08 | 4.6 | 5.2 | 32 |
| 4×0.25 | 4×48/0.08 | 4.9 | 5.5 | 37 |
| 5×0.25 | 5×48/0.08 | 5.2 | 5.8 | 43 |
| 6×0.25 | 6×48/0.08 | 5.9 | 6.6 | 54 |
| 7×0.25 | 7×48/0.08 | 6.2 | 6.9 | 60 |
| 8×0.25 | 8×48/0.08 | 6.6 | 7.4 | 67 |
| 10×0.25 | 10×48/0.08 | 7.4 | 8.2 | 78 |
| 12×0.25 | 12×48/0.08 | 8.1 | 9 | 93 |
| 14×0.25//www.rowplanting.com | 14×48/0.08 | 8.3 | 9.8 | 108 |
| 2×0.34 | 2×19/0.15 | 4.9 | 5.5 | 34 |
| 3×0.34 | 3×19/0.15 | 5.1 | 5.7 | 40 |
| 4×0.34//www.rowplanting.com | 4×19/0.15 | 5.9 | 6.6 | 51 |
| 5×0.34 | 5×19/0.15 | 6.2 | 7 | 59 |
| 6×0.34 | 6×19/0.15 | 6.6 | 7.4 | 68 |
| 7×0.34 | 7×19/0.15 | 7 | 7.8 | 75 |
| 8×0.34 | 8×19/0.15 | 7.5 | 8.4 | 83 |
| 10×0.34 | 10×19/0.15 | 8.9 | 9.8 | 107 |
| 12×0.34 | 12×19/0.15 | 9 | 10.3 | 117 |
| 14×0.34 | 14×19/0.15 | 10.1 | 11.2 | 139 |
| 16×0.34 | 16×19/0.15 | 10.7 | 11.8 | 150 |
| 18×0.34 | 18×19/0.15 | 10.6 | 11.8 | 159 |
| 20×0.34 | 20×19/0.15 | 11.8 | 13 | 181 |
| 24×0.34 | 24×19/0.15 | 12.7 | 14.1 | 210 |
| 25×0.34 | 25×19/0.15 | 12.8 | 14.1 | 214 |
| 30×0.34 | 30×19/0.15 | 14.2 | 15.7 | 261 |
| 36×0.34 | 36×19/0.15 | 15.4 | 17 | 301 |
| 2×0.5 | 2×28/0.15 | 5.8 | 6.5 | 45 |
| 3×0.5 | 3×28/0.15 | 6 | 6.7 | 54 |
| 4×0.5 | 4×28/0.15 | 6.4 | 7.2 | 63 |
| 5×0.5 | 5×28/0.15 | 6.9 | 7.6 | 73 |
| 6×0.5 | 6×28/0.15 | 7.3 | 8.2 | 84 |
| 7×0.5 | 7×28/0.15 | 8 | 8.9 | 98 |
| 8×0.5//www.rowplanting.com | 8×28/0.15 | 8.8 | 9.8 | 115 |
| 10×0.5 | 10×28/0.15 | 9.9 | 11 | 135 |
| 12×0.5 | 12×28/0.15 | 10 | 11.1 | 148 |
| 14×0.5 | 14×28/0.15 | 11.6 | 12.8 | 180 |
| 16×0.5 | 16×28/0.15 | 12.2 | 13.5 | 196 |
| 18×0.5 | 18×28/0.15 | 12.4 | 13.7 | 210 |
| 20×0.5 | 20×28/0.15 | 13.3 | 14.7 | 233 |
| 24×0.5 | 24×28/0.15 | 14.8 | 16.3 | 284 |
| 25×0.5 | 25×28/0.15 | 14.9 | 16.5 | 290 |
| 30×0.5 | 30×28/0.15 | 16.1 | 17.8 | 336 |
| 36×0.5 | 36×28/0.15 | 17.6 | 19.5 | 396 |
| 2×0.75 | 2×24/0.20 | 6.2 | 6.9 | 54 |
| 3×0.75 | 3×24/0.20 | 6.5 | 7.2 | 65 |
| 4×0.75 | 4×24/0.20 | 6.9 | 7.6 | 77 |
| 5×0.75 | 5×24/0.20 | 7.4 | 8.2 | 91 |
| 6×0.75 | 6×24/0.20 | 8.1 | 9 | 108 |
| 7×0.75 | 7×24/0.20 | 8.9 | 9.8 | 128 |
| 8×0.75 | 8×24/0.20 | 9.6 | 10.6 | 143 |
| 10×0.75 | 10×24/0.20 | 10.8 | 11.9 | 169 |
| 12×0.75 | 12×24/0.20 | 12.2 | 13.5 | 193 |
| 14×0.75//www.rowplanting.com | 14×24/0.20 | 12.7 | 14 | 229 |
| 16×0.75 | 16×24/0.20 | 13.8 | 15.2 | 262 |
| 18×0.75 | 18×24/0.20 | 14.6 | 16.2 | 268 |
| 20×0.75 | 20×24/0.20 | 15 | 16.5 | 312 |
| 24×0.75 | 24×24/0.20 | 16.3 | 18 | 363 |
| 25×0.75 | 25×24/0.20 | 16.6 | 18.3 | 378 |
| 30×0.75 | 30×24/0.20 | 18 | 19.8 | 442 |
| 36×0.75 | 36×24/0.20 | 19.9 | 21.9 | 532 |
| 2×1 | 2×32/0.20 | 6.8 | 7.5 | 64 |
| 3×1 | 3×32/0.20 | 7.1 | 7.9 | 78 |
| 4×1 | 4×32/0.20 | 7.6 | 8.4 | 94 |
| 5×1 | 5×32/0.20 | 8.6 | 9.5 | 119 |
| 6×1 | 6×32/0.20 | 9.2 | 10.2 | 137 |
| 7×1 | 7×32/0.20 | 9.8 | 10.2 | 156 |
| 8×1 | 8×32/0.20 | 10.6 | 11.7 | 177 |
| 10×1 | 10×32/0.20 | 12.2 | 13.5 | 216 |
| 12×1 | 12×32/0.20 | 12.7 | 14.2 | 240 |
| 14×1 | 14×32/0.20 | 14.6 | 16.1 | 295 |
| 16×1 | 16×32/0.20 | 15.4 | 17.1 | 325 |
| 18×1 | 18×32/0.20 | 15.6 | 17.2 | 351 |
| 20×1 | 20×32/0.20 | 17 | 18.8 | 396 |
| 24×1//www.rowplanting.com | 24×32/0.20 | 18.2 | 20.4 | 464 |
| 25×1 | 25×32/0.20 | 18.4 | 22.1 | 476 |
| 30×1 | 30×32/0.20 | 20.6 | 22.7 | 575 |
| 36×1 | 36×32/0.20 | 22.4 | 24.9 | 679 |
| 2×1.5 | 2×48/0.20 | 7.6 | 8.4 | 81 |
| 3×1.5 | 3×48/0.20 | 8.1 | 9 | 105 |
| 4×1.5 | 4×48/0.20 | 8.9 | 9.9 | 132 |
| 5×1.5 | 5×48/0.20 | 9.6 | 10.7 | 158 |
| 6×1.5 | 6×48/0.20 | 10.4 | 11.5 | 183 |
| 7×1.5 | 7×48/0.20 | 11.3 | 12.5 | 212 |
| 8×1.5 | 8×48/0.20 | 12.2 | 13.6 | 241 |
| 10×1.5 | 10×48/0.20 | 14.4 | 15.9 | 301 |
| 12×1.5 | 12×48/0.20 | 15.2 | 16.8 | 338 |
| 14×1.5 | 14×48/0.20 | 16.9 | 18.7 | 409 |
| 16×1.5 | 16×48/0.20 | 17.9 | 19.8 | 448 |
| 18×1.5 | 18×48/0.20 | 18.5 | 20.5 | 485 |
| 20×1.5 | 20×48/0.20 | 20 | 22 | 557 |
| 24×1.5 | 24×48/0.20 | 21.6 | 24.2 | 664 |
| 25×1.5 | 25×48/0.20 | 21.8 | 24.3 | 677 |
| 30×1.5 | 30×48/0.20 | 24 | 26.5 | 793 |
| 36×1.5 | 36×48/0.20 | 26.6 | 29.3 | 953 |
| 2×2.5//www.rowplanting.com | 2×77/0.20 | 9 | 9.9 | 115 |
| 3×2.5 | 3×77/0.20 | 9.4 | 10.4 | 146 |
| 4×2.5 | 4×77/0.20 | 10.2 | 11.3 | 180 |
| 5×2.5 | 5×77/0.20 | 11.2 | 12.4 | 221 |
| 6×2.5 | 6×77/0.20 | 12.1 | 13.4 | 258 |
| 7×2.5 | 7×77/0.20 | 12.9 | 14.3 | 296 |
| 8×2.5 | 8×77/0.20 | 14.5 | 16 | 349 |
| 10×2.5 | 10×77/0.20 | 16.8 | 18.6 | 426 |
| 12×2.5 | 12×77/0.20 | 17.8 | 19.5 | 482 |
| 14×2.5 | 14×77/0.20 | 20 | 221.1 | 588 |
| 16×2.5 | 16×77/0.20 | 21.3 | 23.5 | 648 |
| 18×2.5 | 18×77/0.20 | 22.4 | 24.7 | 704 |
| 20×2.5//www.rowplanting.com | 20×77/0.20 | 23.5 | 25.9 | 793 |
| 24×2.5 | 24×77/0.20 | 26 | 28.6 | 957 |
| 25×2.5 | 25×77/0.20 | 26.1 | 28.8 | 981 |
| 30×2.5 | 30×77/0.20 | 28.6 | 31.6 | 1169 |
| 36×2.5 | 36×77/0.20 | 31.9 | 35.1 | 1412 |
| 以上是电缆部分常用的规格型号。其它特殊规格/颜色及更复杂适用场合可根据要求开发定制 |
