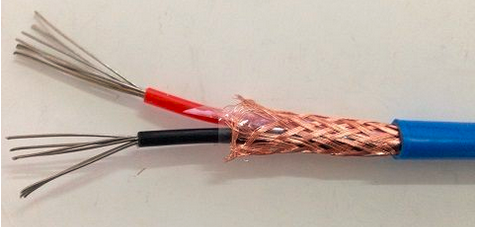

产品名称： ZR-KX-GVPVP/R补偿导线电缆 | |
| 产品型号： ZR-KX-GVPVP | ||
| 产品价格： |
||
| 发布时间：2017/7/22 18:10:57 | ||
| 关 注 度：20421 | ||
本产品执行GB/4989-94等效采用IEC584-3标准
阻燃特性符合GB/T18380.3(IEC60332-3)规定要求。
热点偶用补偿导线的作用是用来延伸热电偶的泠端、与测温仪连接构成测温系统。产品采用聚氯乙烯绝缘和护套，具有优良的防潮、耐磨、阻燃性能。
基本型号及名称
型号
产品名称
ZR-KX-GsVV
阻燃聚氯乙烯绝缘及护套精密级单股导体，K分度号热电偶用补偿导线
ZR-KX-GsVVR
阻燃聚氯乙烯绝缘及护套精密级多股导体，K分度号热电偶用补偿软导线
ZR-KX-GsVVP
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRP
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVPVP
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVPVRP
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsVVPl
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRPl
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVPlVPl
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVPlVRPl
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsVVP2
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRP2
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVP2VP2
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVP2VRP2
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆
详细介绍：
▲执行标准：GB/T4989/94等效采用IEC584.3
▲用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～205℃，属国际先进水平。
▲使用特性：补偿电缆使用特性
类型 最小弯曲半径 最低温度 最高温度
无铠装 有铠装 固定敷设 非固定敷设
一般型
型号中有“105"
型号中有“90"
高温型 电缆外径6倍
电缆外径10倍 电缆外径12倍 ≥-40℃
≥-60℃ ≥-15℃
≥-20℃ ≤70℃
≤105℃
≤90℃
≤250℃
▲产品代号及含义：
项目 代号 代号含义 项目 代号 代号含义
型号 SC 配用S分度号热电偶补偿导线 耐热等级 70 最高使用温度为70℃
RC 配用R分度号热电偶补偿导线 105 最高使用温度为105℃
NC 配用N分度号热电偶补偿导线 200 最高使用温度为200℃
NX 配用N分度号热电偶补偿导线 250 最高使用温度为250℃
KCA
KCB 配用K分度号热电偶补偿导线 绝缘材料 V 聚氯乙烯
KX 配用K分度号热电偶补偿导线 Y 聚乙烯
EX 配用E分度号热电偶补偿导线 B 聚丙烯
JX 配用J分度号热电偶补偿导线 F4 聚四氟乙烯
T 配用T分度号热电偶补偿导线 F46 聚全氯乙丙烯
系列代号 ZR 阻燃电缆 护套材料 V 聚氯乙烯
ia 本安电缆 B 玻璃纤维
使用分类 G 一般用 F4 聚四氟乙烯
H 耐热用 F46 聚全氯乙丙烯
精度等级 S 精密级 屏蔽材料 P 铜丝编织
P1 镀锡铜丝编织
/ 普通级 P2 铜带绕包
P3 铝/塑复合膜绕包
规格 2×导体截面积mm2 导体种类 单股导体可省略
R 多股绞合导体
铠装 22 钢带铠装
32 细钢丝铠装
▲技术指标:
1、型号、合金丝材料和绝缘颜色
补偿导线型号 配用热电偶 热电偶分度号 补偿导线合金丝 绝缘层颜色
正级 负级 正级 负级
SC 铂铑10-铂热电偶 S SPC（铜） SNC（铜镍） 红 绿
RC 铑13-铂热电偶 R RPC（铜） RNC（铜镍） 红 绿
KCA 镍铬-镍硅热电偶 K KPCA（铁） KNCA（铜镍） 红 蓝
KCB KPCB（铜） KNCB（铜镍） 红 蓝
KX KPX（镍铬） KNX（镍硅） 红 黑
NC 镍铬硅-镍硅热电偶 N NPC（铁） NNC（铜镍） 红 灰
NX NPX（镍铬硅） NNX（镍硅） 红 灰
EX 镍铬-铜镍热电偶 E EPX（镍铬） ENX（铜镍） 红 棕
JX 铁-铜镍热电偶 J JPX（铁） JNX（铜镍） 红 紫
TX 铜-铜镍热电偶 T TPX（铜） TNX（铜镍） 红 白
2、使用分类的护层颜色
使用分类 精度等级及标志 护套颜色
普通级 精密级 普通级 精密级
一般用 G / S 黑色 灰色
耐热用 H / S 黑色 黄色
▲型号名称：
产品型号 产品名称
ZR-KXVV 聚氯乙烯绝缘和护套普通对K分度号热电偶用补偿导线和电缆
ZR-KXVV22 聚氯乙烯绝缘和护套钢带铠装普通级K分度号热电偶用补偿电缆
ZR-KXVPV 聚氯乙烯绝缘和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆
ZR-KXVPV22 聚氯乙烯绝缘和护套铜丝编织分屏蔽钢带铠装普通级K分度号热电偶用补偿电缆
ZR-KXVVP 聚氯乙烯绝缘和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿电缆
ZR-KXVV22P 聚氯乙烯绝缘和护套铜丝编织总屏蔽钢带铠装普通级K分度号热电偶用补偿电缆
ZR-KXVPVP 聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆
ZR-KXVPV22 聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆
ZR-KXFF 氟塑料和护套普通级K分度号热电偶用补偿导线和电缆
ZR-KXFPF 氟塑料和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆
ZR-KXFFP 氟塑料和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿导线和电缆
ZR-KXFPFP 氟塑料和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆
▲型号说明：
分类 代号 分类 代号 分类 代号
阻
燃
代
号 非阻燃 省略 系列代号 X/C 护套料 聚氯乙烯 V
阻燃 ZR 绝缘材料 氟塑料 F 低烟低卤聚氯乙烯 VD
A级阻燃 ZA 聚氯乙烯 V 低烟无卤聚烯烃 E
B级阻燃 ZB 低烟低卤聚氯乙烯 VD 氟塑料 F
C级阻燃 ZC 低烟无卤聚烯烃 E 耐热 70℃ 省略
屏
蔽
料 铜丝/镀锡 P 铠装 钢带铠装 22 105℃、90℃ 90
铜带/铜塑 P2 细钢丝铠装 32 105℃ 105
铝带/铝塑 P3/P1 本安电缆 IA 205℃ FF
▲规格：
截面（mm2） 导体直径（mm） 对数范围 芯数范围 特殊限制
0.5 1/0.80或7/0.30 1，2，3，～24 2 当线芯为4对以下时不做铠装
0.75 1/0.97或7/0.37
1.0 1/1.13或7/0.43
1.5 1/1.38或7/0.52
2.5 1/1.78或7/0.68
