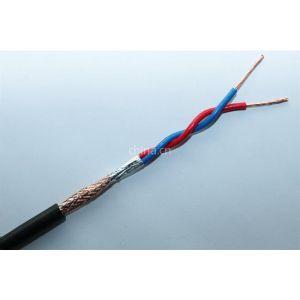

产品名称： KX-FPG-1 KX-FPV-2 KX-FPF-3补偿电缆 | |
| 产品型号： KX-FPG-1 KX-FPV-2 KX-FPF-3 | ||
| 产品价格： |
||
| 发布时间：2016/4/28 9:11:58 | ||
| 关 注 度：16385 | ||
KX-FPG-1 KX-FPV-2 KX-FPF-3补偿电缆
产品名称
执行标准
Q/12JH4069.1-2002
适用范围
本产品适用于分度号为S、R、K、E、N、E 、T、J型各种热电偶与温度显示仪表之间的电气连接，广泛用于电力、冶金、石油、化工等国防科研等部门热工测温自动化控制，具有线对屏蔽和总屏蔽的电缆，能有效地防止外界干扰，提高测温精度。
阻燃补偿电缆（导线）主要用于有防火要求较高的场合。该产品保持同电压等级、同规格普通电缆所有的性能指标，如：较高的机械、物理性能，优良的电气性能和耐化学腐蚀性能等，又具有阻燃特性，避免了由于电缆引起的火灾的蔓延，减少了生命和财产的巨大损失。
低烟低卤阻燃补偿电缆（导线）除保持阻燃电缆的一般特性和电气性能外还具有燃烧时发烟量少、氯化氢气体释放量小和低腐蚀性的特点。
低烟无卤阻燃补偿电缆（导线）除了能满足阻燃电缆的使用要求外，还具有无卤酸气体释出、发烟量少、产生腐蚀性气体较少、阻燃性能好的特点。
氟塑料绝缘及护套补偿电缆（导线）具有优良的耐热、防腐、防酸碱、耐化学试剂、耐磨、耐油、耐老化和不燃烧性能。//www.rowplanting.com
硅橡胶护套补偿电缆（导线）具有柔软性。
本安型补偿电缆（导线）还具有防爆特性，适用于化学和石油化学具有爆炸气体和粉尘环境下的测控系统与本安电路。
使用特性
电缆导体的长期允许工作温度：耐热级不超过200℃、260℃。普通级不超70℃、90℃和105℃。
电缆的最低环境温度：
氟塑料绝缘和护套补偿电缆 固定敷设-60℃；非固定敷设-20℃。
聚氯乙烯塑料绝缘和护套补偿电缆 固定敷设-40℃；非固定敷设-15℃。
硅橡胶护套电缆 固定敷设-60℃；非固定敷设-20℃。
推荐的允许弯曲半径：
聚氯乙烯塑料绝缘和护套补偿电缆无铠装层的电缆，应不小于电缆外径的10倍；氟塑料绝缘和护套补偿电缆无铠装层的电缆，应不小于电缆外径的10倍；带铠装层的补偿电缆，应不小于电缆的12倍。
型号和名称
|
型 号
|
名 称
|
|
KX-VV
|
聚氯乙烯绝缘聚氯乙烯护套K分度热电偶用补偿导线www.www.rowplanting.com
|
|
KX-VPV-1
|
聚氯乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VPV-2
|
聚氯乙烯绝缘铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VPV-3
|
聚氯乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP1V-1
|
聚氯乙烯绝缘镀锡铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP1V-2
|
聚氯乙烯绝缘镀锡铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP1V-3
|
聚氯乙烯绝缘镀锡铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP2V-1
|
聚氯乙烯绝缘铜带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP2V-2
|
聚氯乙烯绝缘铜带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP2V-3
|
聚氯乙烯绝缘铜带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP3V-1
|
聚氯乙烯绝缘铝塑复合带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VP3V-2
|
聚氯乙烯绝缘铝塑复合带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆//www.rowplanting.com
|
|
KX-VP3V-3
|
聚氯乙烯绝缘铝塑复合带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FV
|
氟塑料绝缘聚氯乙烯护套K分度热电偶用补偿导线
|
|
KX-FPV-1
|
氟塑料绝缘铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FPV-2
|
氟塑料绝缘铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FPV-3
|
氟塑料绝缘铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP1V-1
|
氟塑料绝缘镀锡铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP1V-2
|
氟塑料绝缘镀锡铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP1V-3
|
氟塑料绝缘镀锡铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP2V-1
|
氟塑料绝缘铜带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP2V-2
|
氟塑料绝缘铜带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP2V-3
|
氟塑料绝缘铜带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP3V-1
|
氟塑料绝缘铝塑复合带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP3V-2
|
氟塑料绝缘铝塑复合带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FP3V-3
|
氟塑料绝缘铝塑复合带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FG
|
氟塑料绝缘硅橡胶护套K分度热电偶用补偿导线
|
|
KX-FPG-1
|
氟塑料绝缘铜丝编织分屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FPG-2
|
氟塑料绝缘铜丝编织分屏蔽总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FPG-3
|
氟塑料绝缘铜丝编织总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP1G-1
|
氟塑料绝缘镀锡铜丝编织分屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP1G-2
|
氟塑料绝缘镀锡铜丝编织分屏蔽总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP1G-3
|
氟塑料绝缘镀锡铜丝编织总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP2G-1
|
氟塑料绝缘铜带分屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP2G-2
|
氟塑料绝缘铜带分屏蔽总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP2G-3
|
氟塑料绝缘铜带总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP3G-1
|
氟塑料绝缘铝塑复合带分屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP3G-2
|
氟塑料绝缘铝塑复合带分屏蔽总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FP3G-3
|
氟塑料绝缘铝塑复合带总屏蔽硅橡胶护套K分度热电偶用补偿电缆
|
|
KX-FF
|
氟塑料绝缘氟塑料护套K分度热电偶用补偿导线//www.rowplanting.com
|
|
KX-FPF-1
|
氟塑料绝缘铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FPF-2
|
氟塑料绝缘铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FPF-3
|
氟塑料绝缘铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP1F-1
|
氟塑料绝缘镀锡铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP1F-2
|
氟塑料绝缘镀锡铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP1F-3
|
氟塑料绝缘镀锡铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP2F-1
|
氟塑料绝缘铜带分屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP2F-2
|
氟塑料绝缘铜带分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP2F-3
|
氟塑料绝缘铜带总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP3F-1
|
氟塑料绝缘铝塑复合带分屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP3F-2
|
氟塑料绝缘铝塑复合带分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FP3F-3
|
氟塑料绝缘铝塑复合带总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-VPV22-1
|
聚氯乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VPV22-2
|
聚氯乙烯绝缘铜丝编织分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VPV22-3
|
聚氯乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP1V22-1
|
聚氯乙烯绝缘镀锡铜丝编织分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP1V22-2
|
聚氯乙烯绝缘镀锡铜丝编织分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP1V22-3
|
聚氯乙烯绝缘镀锡铜丝编织总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP2V22-1
|
聚氯乙烯绝缘铜带分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP2V22-2
|
聚氯乙烯绝缘铜带分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP2V22-3
|
聚氯乙烯绝缘铜带总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP3V22-1
|
聚氯乙烯绝缘铝塑复合带分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-VP3V22-2
|
聚氯乙烯绝缘铝塑复合带分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆//www.rowplanting.com
|
|
KX-VP3V22-3
|
聚氯乙烯绝缘铝塑复合带总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FPV22-1
|
氟塑料绝缘铜丝编织分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FPV22-2
|
氟塑料绝缘铜丝编织分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FPV22-3
|
氟塑料绝缘铜丝编织总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP1V22-1
|
氟塑料绝缘镀锡铜丝编织分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP1V22-2
|
氟塑料绝缘镀锡铜丝编织分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP1V22-3
|
氟塑料绝缘镀锡铜丝编织总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆//www.rowplanting.com
|
|
KX-FP2V22-1
|
氟塑料绝缘铜带分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP2V22-2
|
氟塑料绝缘铜带分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP2V22-3
|
氟塑料绝缘铜带总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP3V22-1
|
氟塑料绝缘铝塑复合带分屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP3V22-2
|
氟塑料绝缘铝塑复合带分屏蔽总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
|
KX-FP3V22-3
|
氟塑料绝缘铝塑复合带总屏蔽聚氯乙烯护套钢带铠装K分度热电偶用补偿电缆
|
2.护套匀可为ZR、WL、DL。如ZR-KX-VPV-1；WL-KX-VPV-1；DL-KX-VPV-1
3.型号为KX-VPV-1也可以写作KX-VPV，KX-VPV-2也可以写作KX-VPVP，KX-FPV-3也可以写作KX-FVP以此类推；
4.多股软芯结构在型号后加R；
5.如果采用交联聚乙烯（聚乙烯）作绝缘材料时，把型号中的V改作YJ（Y）。
6.本安电缆在型号前加IA。
型号说明表
|
项目
|
代号
|
说明
|
|
|
型号
|
SC
RC
KCA
KCB
KX
NC
NX
EX
JX
TX
|
铂铑10-铂热电偶（S）的补偿型补偿线缆
铂铑10-铂热电偶（R）的补偿型补偿线缆
镍铬-镍硅热电偶（K）的补偿型补偿线缆
镍铬-镍硅热电偶（K）的补偿型补偿线缆
镍铬-镍硅热电偶（K）的补偿型补偿线缆
镍铬硅-镍硅热电偶（N）的补偿型补偿线缆
镍铬硅-镍硅热电偶（N）的延伸型补偿线缆
镍铬-铜镍热电偶（E）的延伸型补偿线缆
铁-铜镍热电偶（J）的延伸型补偿线缆
铜-铜镍热电偶（T）的延伸型补偿线缆
|
|
|
分类和精度
|
使用分类
|
G
H
|
一般温度使用（不超过105℃）
高温使用
|
|
精度
|
—
S
|
普通级（可省略）
精密级
|
|
|
耐热等级
|
—
105
200
260
|
最高使用温度为70℃（可省略）
最高使用温度为105℃
最高使用温度为200℃
最高使用温度为260℃
|
|
|
阻燃代号
|
ZR
ZRA
ZRB
ZRC
DL
WL
|
阻燃型
A级阻燃型
B级阻燃型
C级阻燃型
低烟低卤阻燃型
低烟无卤阻燃型
|
|
|
绝缘材料代号
|
V
Y
YJ
F
|
聚氯乙烯//www.rowplanting.com
聚乙烯
交联聚乙烯
聚全氟乙丙烯（F46）或可熔性聚四氟乙烯
|
|
|
屏蔽材料
|
P
P1
P2（PT）
P3（PL）
|
铜丝编织
镀锡铜丝编织
铜带（铜塑复合带）绕包
铝塑复合带绕包
|
|
|
屏蔽形式
|
1
2
3
|
分屏蔽
分屏蔽和总屏蔽
总屏蔽
|
|
|
护套材料代号
|
V
Y
F
G
|
聚氯乙烯
聚乙烯
聚全氟乙丙烯（F46）或可熔性聚四氟乙烯（PFA）
|
|
|
铠装代号
|
22
32
|
钢带铠装
细钢丝铠装
|
|
|
导体种类
|
A
B
R
|
单股导体（可省略）
七股绞合导体
多股软导体
|
