产品名称： YVFB电缆-聚氯乙烯扁平电缆 | |
| 产品型号： YVFB | ||
| 产品价格： |
||
| 发布时间：2014-9-15 20:01:29 | ||
| 关 注 度：3647 | ||

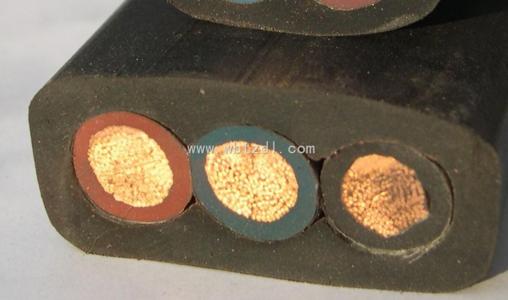

YVFB电缆-聚氯乙烯扁平电缆
应用
适合在干燥，湿润和潮湿的环境，用于传输机和起重设备等，也可作为移动机械部件的电源线。
结构
组成结构:
裸铜导体
组成结构参照VDE 0295, class 5
聚氯乙烯绝缘
颜色标识 :
5芯及以下颜色编码遵循VDE 0293;
7芯及以上的颜色是黑色带有连续数字编号
接地线：黄绿色
黑色阻燃聚氯乙烯外护套
技术参数:
弯曲半径 10 x 外径
工作温度 柔软 : - 15oC ~ + 70oC
静态: - 30oC ~ + 70oC
电缆参数
|
AWG |
芯数 |
导体横截面积 |
外径 |
标称铜重量 |
标称重量 |
|
17 |
12 |
1 |
35 x 1.3 |
115 |
392 |
|
17 |
16 |
1 |
46 x 4.3 |
154 |
521 |
|
17 |
20 |
1 |
57 x 4.3 |
192 |
642 |
|
17 |
24 |
1 |
68 x 4.3 |
230 |
772 |
|
16 |
4 |
1.5 |
14.5 x 5.2 |
58 |
130 |
|
16 |
5 |
1.5 |
17.5 x 5.2 |
72 |
160 |
|
16 |
7 |
1.5 |
25.3 x 5.2 |
101 |
230 |
|
16 |
8 |
1.5 |
25.3 x 5.2 |
115 |
260 |
|
16 |
10 |
1.5 |
27.3 x 5.2 |
144 |
320 |
|
16 |
12 |
1.5 |
40.8 x 5.2 |
173 |
385 |
|
16 |
18 |
1.5 |
61.8 x 5.2 |
259 |
665 |
|
16 |
24 |
1.5 |
83 x 5.2 |
346 |
820 |
|
14 |
4 |
2.5 |
17.5 x 5.9 |
96 |
190 |
|
14 |
5 |
2.5 |
21.1 x 5.9 |
120 |
235 |
|
14 |
7 |
2.5 |
31.1 x 5.9 |
168 |
340 |
|
14 |
8 |
2.5 |
33.1 x 5.9 |
192 |
370 |
|
14 |
10 |
2.5 |
42.6 x 5.9 |
240 |
515 |
|
14 |
12 |
2.5 |
49.1 x 5.9 |
288 |
560 |
|
14 |
24 |
2.5 |
102 x 5.9 |
480 |
1220 |
|
12 |
4 |
4 |
20 x 6.9 |
154 |
270 |
|
12 |
5 |
4 |
26 x 6.9 |
192 |
280 |
|
12 |
7 |
4 |
35.3 x 6.9 |
269 |
480 |
|
8 |
4 |
10 |
27.6 x 9.3 |
384 |
580 |
|
8 |
5 |
10 |
37.5 x 11 |
480 |
1120 |
|
6 |
4 |
16 |
43.5 x 11.2 |
768 |
1180 |
|
4 |
4 |
25 |
41.2 x 13 |
960 |
1340 |
|
2 |
4 |
35 |
49.6 x 14.5 |
1340 |
1800 |
|
1 |
4 |
50 |
58.4 x 17.5 |
1920 |
2520 |
|
2/0 |
4 |
70 |
63 x 20 |
2688 |
3670 |
