产品名称： 橡套扁电缆 橡套扁平软电缆 | |
| 产品型号： YB、YBF、YBZ | ||
| 产品价格： |
||
| 发布时间：2012-5-29 9:51:01 | ||
| 关 注 度：2287 | ||

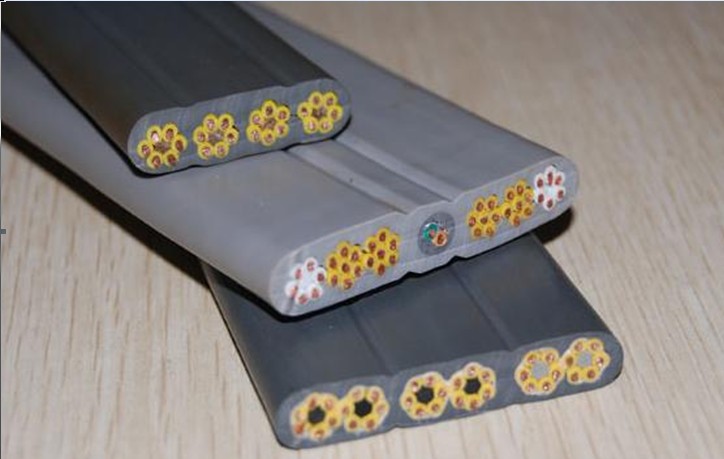

橡套扁电缆（氯丁胶扁电缆）是专为电缆特殊场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。 图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆，如有定做的请提供样品。
一、橡套扁电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/AQ001-91
二、 橡套扁电缆名称、用途 型号 名称 允许温升 适用范围
YBP-J 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 70°C 室内无油污场所
YFBPG 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 70°C 室外及有油污场所
YBP 天然丁苯绝缘和护套铜丝屏蔽扁电缆 70°C 室内无油污场所
YB 天然丁苯绝缘和护套扁平软电缆 70°C 室内无油污场所
YBFP 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 70°C 室外及有油污场所
橡套电缆具有不延燃性
YBF 天然丁苯绝缘和氯丁护套扁平软电缆 70°C
型号 名称 主要用途
YB 移动扁形橡套电缆 作室内起重运输
机械电源线
YBF 非延燃性移动扁平形
橡套电缆 适用于户外接触油污场合具有耐气候性和非延燃性
YBZ 阻燃性扁形橡套电缆 同YBF具有阻燃性
型号 截面mm² 芯数
YB 1.5-2.5 3、4、5、7、8、10、12
YBF 4-6 3、4、5
YBZ 25-70 3、4
三、 扁平电缆产品截面示意图
四、 橡套扁电缆技术参数 规格 导体结构 电缆参考数据 20°C最小绝缘电阻MΩ
外径上限（宽度×厚度） 近似重量 20°C最大直流电阻
芯数×截面积mm² 根数、直径mm YB YBF YBZ
mm YB YBF YBZ
Kg/Km 不镀锡
Ω/KM 镀锡
Ω/KM YB YBF YBZ
3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400
3×6 84/0.30 22.0×9.9 380 3.30 3.39
3×10 84/0.40 27.5×12.0 615 1.91 1.95
3×16 126/0.40 31.1×13.3 830 1.21 1.24
3×25 196/0.40 38.3×15.8 1230 0.78 0.795
3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300
3×50 396/0.40 49.2×20.0 2205 0.386 0.393
3×70 360/0.50 55.6×22.5 2965 0.272 0.277
