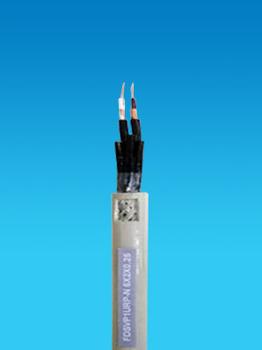

产品名称： 热电偶用补偿导线SC、KC、KX、EX、JX、TX、NC（F46-S） | |
| 产品型号： SC、KC、KX、EX、JX、TX、NC（F46-S） | ||
| 产品价格： |
||
| 发布时间：2013-5-21 15:26:11 | ||
| 关 注 度：2804 | ||
产品详细介绍
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
型号表示
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层材料、使用温度 使用分类、允差等级、护层着色标志
绝缘层及护层 使用温度
材料 符号
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
结绝示意
护层 绝缘层 合金丝 护层 层 合金丝
使用分类 标志 允许登记及护层着色
普通级 精密级
一般用 G （黑色） S（灰色）
耐热用 H （黑色） S（灰色）
产品标号（标记） 补偿导线合金丝和绝缘层颜色
配用热电
偶分度号 一般用（G）
产品标号 耐热用（H）
产品标号
普通级 精密级（S） 普通级 精密级（S）
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS
T TX-G TX-GS TX-H TX-HS
补偿号
线型号 配用热电
偶的分度号 补偿导线合金线 绝缘层
着色
正极 负极 正极 负极
SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 红 绿
NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍) 红 黄
KC K(铜—康铜) KPC(铜) KNC(铜镍) 红 蓝
KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍) 红 黑
EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍) 红 棕
JX J(铁—铜镍) JPX(铁) JNX(铜镍) 红 紫
TX T(铜—铜镍) TPX(铜) TNX(铜镍) 红 白
补偿导线的热电势、允差
热电势及允差（μV） 热电偶测试
端温度(℃)
100 ℃
100 ℃
热电势
(标准值) 允 差 热电势
(标准值) 允 差
普通级 精密级(S) 普通级 精密级(S)
SC或RC 645 ±60(±5.0℃) ±30(±2.5℃) 1440 ±60(±5.0℃) -- 1000
KCA 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
KCB 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 -- -- 900
KX 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
NC 2774 ±100(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
NX 2774 ±200(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
EX 6317 ±60(±2.5℃) ±120(±1.5℃) 13419 ±200(±2.5℃) ±120(±1.5℃) 600
JX 5268 ±140(±2.5℃) ±85(±1.5℃) 10777 ±140(±2.5℃) ±85(±1.5℃) 500
TX 4277 ±60(±1.0℃) ±30(±0.5℃) 9285 ±90(±1.5℃) ±48(±0.8℃) 300
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
使用分类 标称截面(mm2) 单股线芯 多股软线芯(R) 绝缘层厚度(mm) 护层厚度(mm) 外径上限(mm)
线芯股数(根) 单线直径(mm) 线芯股数(根) 单线直径(mm) 扁平型 扁平型
单股线芯 多股线芯 单股线芯 多股线芯
一般用(G) 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6
0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4
1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8
1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6
2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7
耐热用(H) 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0
0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0
1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9
1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7
2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7
订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本公司生产热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。
