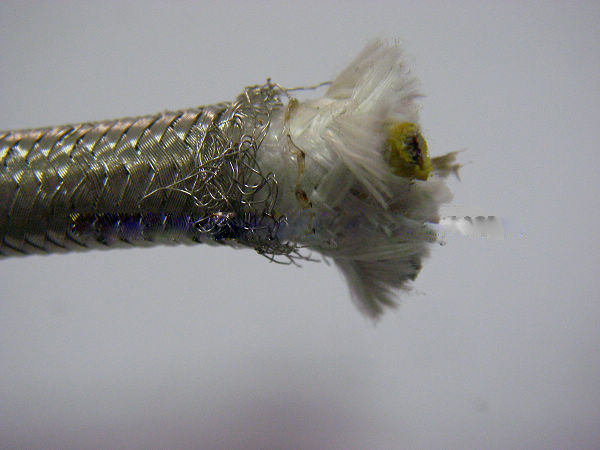

	产品名称：玻璃纤维编织热电偶用补偿导线
	产品型号： KX-FBRP
	产品价格：电议特价：电议
	发布时间：2013-4-30 15:49:52
	关注度：2404

℃—60—205—260补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—《热电偶第三部分IEC584-3《热电偶用补偿导线》国家标准（等效采用T 4989-94／GB　热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

主要技术指标：
补偿导线型号按产品的品种划分为、TX、JX、EX、KX、KC、SC）型号第一个字母与热电偶的分度号相对应；a其中：
NC          b
）字母表示延伸型补偿导线（型别）；“X”          c
）字母表示补偿型补偿导线（型别）。“C”
注：型分度号热电偶R型补偿导线可配用SC

结构特征、绝缘层、护层材料、使用温度

使用分类、允差等级、护层着色标志

绝缘层及护套		使用温度
材料	符号	使用温度
聚氯乙烯	PVC	℃70～-25
聚氯乙烯	PVC	℃105～-25
聚全氟乙丙烯	FEP	℃200～-60
可溶性聚四氟乙烯	PFA	℃250～-60

窗体顶端

使用分类	标志	允许等级及护套着色
使用分类	标志	普通级	精密级
一般用	G	（黑色）	（灰色）S
耐热用	H	（黑色）	（灰色）S

窗体底端

产品标号（标记）

补偿导线合金丝和绝缘层颜色

窗体顶端

配用热电偶分度号	一般用（）产品标号G		耐热用（）产品标号H
	一般用（）产品标号G		耐热用（）产品标号H
	普通级	精密级（）S	普通级	精密级（）S
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

窗体底端

补偿导线型号	配用热电偶的分度号	补偿导线合金线		绝缘层颜色
		补偿导线合金线		绝缘层颜色
		正极	负极	正极	负极
SC	铂）10—（铂铬S	（铜）SPC	（铜镍）SNC	红	绿
NC	镍硅）—（镍铬硅N	（铁）NPC	（铜镍）NNC	红	黄
KC	康铜）—（铜K	（铜）KPC	（铜镍）KNC	红	蓝
KX	镍硅）—（镍铬K	（镍铬）KPX	（铜镍）KNX	红	黑
EX	铜镍）—（镍铬E	（镍铬）EPX	（铜镍）ENX	红	棕
JX	铜镍）—（铁J	（铁）JPX	（铜镍）JNX	红	紫
TX	铜镍）—（铜T	（铜）TPX	（铜镍）TNX	红	白

补偿导线的热电势、允差

窗体顶端

	热电势及允差（）μV						热电偶测试端温度（℃）
	℃100			℃100
	热电势	允差		热电势	允差
	（标准值）	普通级	精密级（）S	（标准值）	普通级	精密级（）S
RC或SC	645	℃±5.0（±60）	℃±2.5（±30）	1440	℃±5.0（±60）	--	1000
KCA	4095	℃±2.5（±100）	℃±1.5（±60）	8137	℃±2.5（±100）	℃±1.5（±60）	900
KCB	4095	℃±2.5（±100）	℃±1.5（±60）	8137	--	--	900
KX	4095	℃±2.5（±100）	℃±1.5（±60）	8137	℃±2.5（±100）	℃±1.5（±60）	900
NC	2774	℃±2.5（±100）	℃±1.5（±60）	5912	℃±2.5（±100）	℃±1.5（±60）	900
NX	2774	℃±2.5（±200）	℃±1.5（±60）	5912	℃±2.5（±100）	℃±1.5（±60）	900
EX	6317	℃±2.5（±60）	℃±1.5（±120）	13419	℃±2.5（±200）	℃±1.5（±120）	600
JX	5268	℃±2.5（±140）	℃±1.5（±85）	10777	℃±2.5（±140）	℃±1.5（±85）	500
TX	4277	℃±1.0（±60）	℃±0.5（±30）	9285	℃±1.5（±90）	℃±0.8（±48）	300

窗体底端

补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：

窗体顶端

使用分类	标称截面（）mm2	单股线芯		多股软线芯（）R		绝缘层）mm厚度（	护套）mm厚度（	外径上限（）mm
		线芯股数（根）	单线直径（）mm	线芯股数（根）	单线直径（）mm			扁平型		屏蔽扁平型
		线芯股数（根）	单线直径（）mm	线芯股数（根）	单线直径（）mm			单股线芯	多股线芯	单股线芯	多股线芯
一般用（）G	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.8	7	0.3	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1	1	1.13	7	0.43	0.7	1	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐热用（）H	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.8	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

窗体底端
