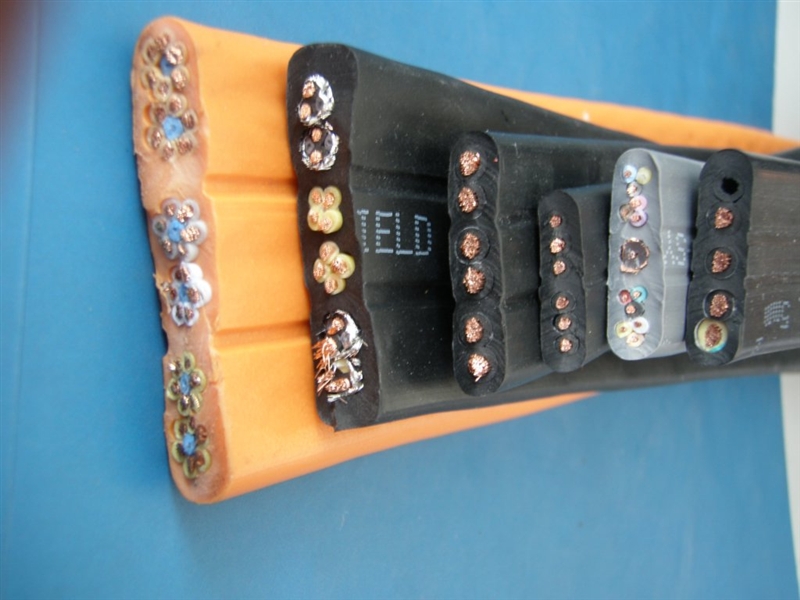

产品名称： 钢包车拖拽用动力控制组合电缆,钢包车电缆,钢包车抗拉电缆，钢包车组合电缆
	产品型号： YGFRBG，YEFRBG，YVFRGNHP32，YGCBNHP32
	产品价格： 电议 特价：电议
	发布时间：2013-2-4 12:13:02
	关 注 度：2692

一、产品特点及用途

本产品主要适用于交流额定电压0.6/1KV及以下、钢厂、冶金等企业的钢包车及类似场合使用。电缆具有较好的耐温、防腐蚀、耐老化、柔软、抗拖拽、防溅钢水、寿命长等特点。可根据用户及设备需要设计动力、控制、通讯为一体的多芯、多组多用途的组合电缆。

二、产品执行标准

Q/AT2005-8

三、使用特性

1、额定工作电压U0/U为0.6/1KV；

2、电缆导体长期允许的最高工作温度为90℃、180℃；

3、电缆短路时(最长时间不超过5S)最高工作温度250℃；

4、电缆弯曲半径最小不低于电缆实际外径的6倍。

四、基本型号及名称

型 号  名       称   电压等级  标称截面(mm2)

(KV)   动力线芯  控制线芯

YEFRBG 铜芯混合橡胶绝缘和防腐护套钢包车用抗拽软电缆   0.6/1 4--120    2.5--10

YGFRBG 铜芯耐高温混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 0.6/1 4--120    2.5--10

YVFRGNHP32 钢芯铜导体软芯结构丁腈绝缘缠绕耐火层编织不锈钢丝铠装钢包车用组合电缆  0.6/1 4--120    2.5--10

YGCFNHP32  钢芯铜导体软芯结构丁腈绝缘缠绕耐火层编织不锈钢丝铠装钢包车电缆    0.6/1 4--120 2.5--10

YGCBNHP32  钢芯铜导体软芯结构硅橡胶绝缘缠绕耐火层编织不锈钢丝铠装屏蔽组合扁电缆  0.6/1 4--120    2.5--10

五、主要技术指标

性 能 项 目 标 准 要 求   单 位  指 标

导体直流电阻   符合GB/T3956标准规定    Ω/KM 符合

功频耐压试验(交流50HZ)

动力线芯   3.5/5 KV/min    不击穿

控制线芯   1.5/5 KV/min    不击穿

0℃时绝缘电阻常数

混合橡胶≥ 3670  MΩ×KM   大于

高温橡胶≥ 1500  MΩ×KM   大于

阻燃特性   符合GB/T18380-2001要求      通过

弯曲性能试验   50000 次 线芯不断裂、绝缘不开裂

抗拉强度   12 KN 大于

六、基本电缆规格及结构参数

芯数×导体标称截面(mm2)   标称厚度mm   参考载流量A  GB-YEFGBJR    GB-YGFGBJR

动力线芯   控制线芯  动力线芯绝缘  护套  电缆外径mm   近似重量KG/KM

3×10  3×2.5 2.0   2.2   87 26.5—29.8   1988

3×16  3×2.5 2.2   2.2   120   31.6—34.7   2123

2×25  3×4  2.4   2.4   155   38.2—41.5   2845

3×35  3×4  2.8   2.4   185   42.1—46.8   3227

3×50  3×4  2.8   2.6   220   46.4—52.0   4171

3×70  3×6  3.0   2.8   270   52.7—59.0   5619

3×95  3×6  3.0   3.0   320   57.8—64.6   7634

型号   规格mm2   电缆外径mm   弯曲半径mm   参考重量kg/m

YVFRGNHP32 3×10+10×2.5 36.0  540   1.781

YVFRGNHP32 3×16+10×2.5 42.0  630   2.178

YVFRGNHP32 3×25+14×2.5 46.0  690   3.215

YVFRGNHP32 3×35+10×2.5 46.8  702   3.223

YVFRGNHP32 3×35+1×10+3×2.5+2×1.5   46.0  690   3.216

YVFRGNHP32 3×50+14×2.5 53.0  795   3.197

YVFRGNHP32 3×70+13×4  59.0  885   4.642

YVFRGNHP32 3×95+16×2.5 57.0  855   5.036

YVFRGNHP32 3×120+1×70+10×2.5+4×4   65.0  975   7.129

YVFRGNHP32 3×150+1×70+10×2.5+4×4   70.0  1050  9.087

YGCFNHP32  3×10+3×4   29.0  435   1.347

YGCFNHP32  3×16+3×4   30.0  450   1.694

YGCFNHP32  3×25+5×4   38.0  570   2.482

YGCFNHP32  3×35+14×2.5 50.0  750   2.876

YGCFNHP32  3×50+14×2.5 53.0  795   3.33

YGCFNHP32  3×70+13×4  59.0  885   4.642

YGCFNHP32  3×95+16×2.5 57.0  855   5.036

YGCFNHP32  3×120+1×70+10×2.5+4×4   65.0  975   7.272

YGCFNHP32  3×150+1×70+10×4+4×7 71.0  1065  9.176

七、造型指导

1、额定电压0.6/1KV钢包车用移动拖拽电缆，动力线芯为3芯35mm2，控制线芯为3芯4 mm2，

表示为： YEFRBG 0.6/1KV 3×35+3×4

2、额定电压0.6/1KV耐高温型钢包车用移动拖拽电缆，动力线芯为3芯50 mm2，控制线芯为3芯4 mm2，

表示为： YGFRBG 0.6/1KV 3×50+3×4
