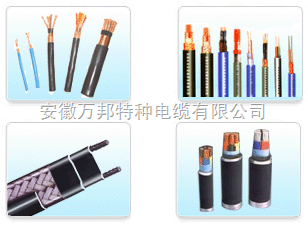

特种电缆，特种电线电缆，特种线缆

	产品名称：特种电缆，特种电线电缆，特种线缆
	产品型号：
	产品价格：电议特价：电议
	发布时间：2012-12-29 18:53:38
	关注度：2447

YJVHD型电缆

型号:YJVHD，芯数:客户要求，护套材质:交联剂乙烯，电线最大外径:依据线规（mm），绝缘厚度:依据线规（mm），标称截面:客户要求（mm2），线芯材质:裸铜线，产品认证:其他，电压等级:中、低压电力电缆（35千伏及以下），绝缘材料:塑料绝缘电力电缆。交联聚乙烯

，型号:YJVHD，芯数:客户要求，护套材质:交联剂乙烯，电线最大外径:依据线规（mm），绝缘厚度:依据线规（mm），标称截面:客户要求（mm2），线芯材质:裸铜线，产品认证:其他，电压等级:中、低压电力电缆（35千伏及以下），绝缘材料:塑料绝缘电力电缆。交联聚乙烯绝缘耐寒电力电缆的供货厂家是上海金友金弘电线电缆有限公司。上海金友交联聚乙烯绝缘耐寒电力电缆。

压引接线用途：电线适用于交流额定电压：6000V、10000V及以下级绝缘电机、电气引接线。电线适用于交流额定电压6KV、10KV及以下绝缘电机、电器用引接线。电线的连续运行导体温度：-60-180℃ 高压引接线应用范围：高压引接线用硅橡胶，有良好的抗酸，抗碱，抗

【高压引接线】

产品详细信息

产品型号：高压引接线
导体截面：4-400
产品简介：

高压引接线

一产品型号：高压引接线

高压引接线用途：电线适用于交流额定电压：6000V、10000V及以下级绝缘电机、电气引接线。电线适用于交流额定电压6KV、10KV及以下绝缘电机、电器用引接线。电线的连续运行导体温度：-60-180℃

高压引接线应用范围：高压引接线用硅橡胶，有良好的抗酸，抗碱，抗真菌的特性，也能耐湿热环境和耐多种油脂，该电线采用成卷包装，绕有保护薄膜。

标称截面 mm²	6KVAGR绝缘厚度 mm	10KVAGR绝缘厚度 mm	最大外径mm² 6KV 10KV
4	3.0	3.5	8.6	9.6
6	3.5	4.0	10.3	11.3
10	3.5	4.0	10.9	11.9
16	3.5	4.5	12.0	14.8
25	3.5	4.8	14.2	16.8
35	3.5	4.8	16.6	18.6
50	3.5	5.0	17.6	19.8
70	4.0	5.5	19.8	22.8
95	4.0	5.5	21.5	24.5
120	4.5	6.0	25.0	28.0
150	4.5	6.0	26.7	29.7
185	4.5	6.0	27.6	30.4
240	4.7	6.2	31.0	34.0
300	4.8	6.2	33.2	36.0
350	4.8	6.5	35.8	39.0
400	5.0	7.0	39.5	43.5

二硅橡胶绝缘高压引接线

产品详细介绍

1、执行标准 Q/xcl01-2003

2、用途电线适用于交流额定：6000V、10000V及以下绝缘电机、电器用引接线。

3、使用特性电线的连续运行导体温度：-6000℃～180℃

三JGG硅橡胶绝缘电机高压引接线

JGG硅橡胶绝缘电机高压引接线

高压引接线特性:

JGG高压电线非常柔软，工作环境温度很宽，并且可耐高电压。其电力特性可以达到甚至是超过了最好的有机材料。它抵抗辐射，潮湿，外界排挤，以及可耐酸，碱，盐的腐蚀。应用范围:

JGG硅橡胶绝缘高压安装线适用于需要电压在6000V-10000V之间的绝缘电机，电器用引接线。

高压引接线技术参数:

安装最小弯曲半径： 10 x电缆直径

温度范围： -60°C / +180°C

工作电压： 6000V/10000V

测试电压： 9000 V/15000V

绝缘电阻: 20 G Ohms x cm

质量认证：能够根据VDE,IEC和UL等国际标准生产

    该电缆采用特殊结构设计,使用寿命长，最大限度，提高电梯生产企业的运营效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力，电梯电缆应采用钢丝承载线芯，可用于长距离的悬挂使用场合。
产品特性：
    采用新型耐寒柔性专用外护套，可在-15度低温下保持柔软，由于电缆自身的重量以及所需承受的张力，在大长度悬挂事用时，其电缆的结构须做特殊设计。采用高强度航空镀锌钢丝承载，延长了使用寿命。
电缆结构：
    导体：多股超细精绞无氧铜丝，符合VDE0295CLSS 5标准
    绝缘：特殊混合PVC绝缘
    颜色：颜色表示，符合GB5023.6（黄，白，橙，浅绿，粉红）数字编号（无黄绿接地线）
    内衬：无
    加强件：高强度镀锌航空钢丝（可选）
    护套：耐寒PVC专用护套，灰色（RAL7001）或黑色（RAL9005）
    电缆型号表示：TVVBPG-TV
    T：电梯的“梯”     V：聚氯乙烯绝缘     V：聚氯乙烯护套    B：扁型电缆     P：结构      G：钢丝加强件     TV：视频传输线
如电梯的使用情况如下时：
    电缆线芯一字排列时
    1.自由使用长度大于35米
    2.运行速度大于1.6m/s
    应考虑在电缆增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如纺伦纱等。
    电缆线芯是梅花绞合排列时
    1.自由悬挂长度大于80米
    2.运行速度为4.0m/s-10.0m/s
    应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳

型号	芯数	截面	近似宽度mm	近似厚度mm	近似密度(kg/km)	产品大致形状	型号	芯数	截面	近似宽度mm	近似厚度mm	近似密度(kg/km)	产品大致形状
TVVB	24	0.5	31.3±2.0	8.4±0.5	428	梅花排列	TVVB(G)	24	0.5	40.3±2.0	8.4±0.5	567	梅花排列(带钢丝)
TVVB	30	0.5	39.9±2.0	7.8±0.5	530	梅花排列	TVVB(G)	30	0.5	48.1±2.0	7.8±0.5	652	梅花排列(带钢丝)
TVVB	36	0.5	43.5±2.0	8.4±0.5	628	梅花排列	TVVB(G)	36	0.5	51.7±2.0	8.4±0.5	757	梅花排列(带钢丝)
TVVB	40	0.5	50.7±2.0	7.8±0.5	677	梅花排列	TVVB(G)	40	0.5	58.9±2.5	7.8±0.5	800	梅花排列(带钢丝)
TVVB	42	0.5	49.5±2.5	8.4±0.5	717	梅花排列	TVVB(G)	42	0.5	58.7±2.0	8.4±0.5	878	梅花排列(带钢丝)
TVVB	48	0.5	55.5±2.5	8.4±0.5	806	梅花排列	TVVB(G)	48	0.5	64.7±2.5	8.4±0.5	967	梅花排列(带钢丝)
TVVB	54	0.5	61.5±2.5	8.4±0.5	895	梅花排列	TVVB(G)	54	0.5	70.7±2.5	8.4±0.5	1056	梅花排列(带钢丝)
TVVB	60	0.5	67.5±2.5	8.4±0.5	984	梅花排列	TVVB(G)	60	0.5	76.7±2.5	8.4±0.5	1146	梅花排列(带钢丝)
TVVB	66	0.5	73.5±2.5	8.4±0.5	1074	梅花排列	TVVB(G)	66	0.5	82.7±2.5	8.4±0.5	1235	梅花排列(带钢丝)
TVVB	24	0.75	31.3±2.0	8.4±0.5	470	梅花排列	TVVB(G)	24	0.75	40.3±2.0	8.4±0.5	609	梅花排列(带钢丝)
TVVB	30	0.75	39.9±2.0	7.8±0.5	582	梅花排列	TVVB(G)	30	0.75	48.1±2.0	7.8±0.5	705	梅花排列(带钢丝)
TVVB	36	0.75	43.5±2.0	8.4±0.5	691	梅花排列	TVVB(G)	36	0.75	51.7±2.0	8.4±0.5	821	梅花排列(带钢丝)
TVVB	40	0.75	50.7±2.0	7.8±0.5	748	梅花排列	TVVB(G)	40	0.75	58.9±2.0	7.8±0.5	870	梅花排列(带钢丝)
TVVB	42	0.75	49.5±2.0	8.4±0.5	791	梅花排列	TVVB(G)	42	0.75	58.7±2.0	8.4±0.5	952	梅花排列(带钢丝)
TVVB	48	0.75	55.5±2.0	8.4±0.5	891	梅花排列	TVVB(G)	48	0.75	64.7±2.5	8.4±0.5	1052	梅花排列(带钢丝)
TVVB	54	0.75	61.5±2.5	8.4±0.5	990	梅花排列	TVVB(G)	54	0.75	70.7±2.5	8.4±0.5	1151	梅花排列(带钢丝)
TVVB	60	0.75	67.5±2.5	8.4±0.5	1090	梅花排列	TVVB(G)	60	0.75	76.7±2.5	8.4±0.5	1251	梅花排列(带钢丝)
TVVB	66	0.75	73.5±2.5	8.4±0.5	1190	梅花排列
TVVB	24	1	37.9±2.0	10.5±1.0	678.5	梅花排列	TVVB(G)	24	1	46.9±2.0	10.5±1.0	842.2	梅花排列(带钢丝)
TVVB	30	1	48.8±2.0	9.7±0.5	846.5	梅花排列	TVVB(G)	30	1	57.0±2.0	9.7±0.5	990.3	梅花排列(带钢丝)
TVVB	36	1	53.4±2.0	10.5±1.0	1008.3	梅花排列	TVVB(G)	36	1	61.6±2.5	10.5±1.0	1160.6	梅花排列(带钢丝)
TVVB	40	1	62.6±2.5	9.7±0.5	1091.7	梅花排列	TVVB(G)	40	1	70.8±2.5	9.7±0.5	1235.5	梅花排列(带钢丝)
TVVB	42	1	61.1±2.5	10.5±1.0	1156.4	梅花排列	TVVB(G)	42	1	70.3±2.5	10.5±1.0	1343.3	梅花排列(带钢丝)
TVVB	48	1	68.7±2.5	10.5±1.0	1304.6	梅花排列	TVVB(G)	48	1	77.9±2.5	10.5±1.0	1491.4	梅花排列(带钢丝)
TVVB	54	1	76.4±2.5	10.5±1.0	1452.7	梅花排列	TVVB(G)	54	1	85.6±2.5	10.5±1.0	1639.5	梅花排列(带钢丝)
TVVB	60	1	84.0±2.5	10.5±1.0	1600.9	梅花排列	TVVB(G)	60	1	93.2±2.5	10.5±1.0	1787.7	梅花排列(带钢丝)
TVVB	66	1	91.7±2.5	10.5±1.0	1749	梅花排列
TVVB	24	1.5	43.3±2.0	11.8±1.0	896.8	梅花排列	TVVB(G)	24	1.5	52.3±2.0	11.8±1.0	1077.1	梅花排列(带钢丝)
TVVB	30	1.5	56.1±2.0	10.9±1.0	1124.4	梅花排列	TVVB(G)	30	1.5	64.3±2.5	10.9±1.0	1281.8	梅花排列(带钢丝)
TVVB	36	1.5	61.5±2.5	11.8±1.0	1346.1	梅花排列	TVVB(G)	36	1.5	69.7±2.5	11.8±1.0	1513.5	梅花排列(带钢丝)
TVVB	40	1.5	72.3±2.5	10.9±1.0	1458	梅花排列	TVVB(G)	40	1.5	80.5±2.5	10.9±1.0	1615.4	梅花排列(带钢丝)
TVVB	42	1.5	70.5±2.5	11.8±1.0	1548.1	梅花排列	TVVB(G)	42	1.5	79.7±2.5	11.8±1.0	1751.9	梅花排列(带钢丝)
TVVB	48	1.5	79.5±2.5	11.8±1.0	1750.2	梅花排列	TVVB(G)	48	1.5	88.7±2.5	11.8±1.0	1953.9	梅花排列(带钢丝)
TVVB	54	1.5	88.5±2.5	11.8±1.0	1952.3	梅花排列

TJR裸绞线

产品质量按GB12970.2-1991标准及用户特殊要求生产，按标准组织生产，以优质无氧铜杆为原料，电阻率低，广泛应用于机械、电力、冶金、制冷、水暖、化工、汽车、电子、仪器仪表等行业及各类配件等。我产品已被国内众多大型钢铁、化工、冶炼企业使用，深受好评。

产品质量按GB12970.2-1991标准及用户特殊要求生产，按标准组织生产，以优质无氧铜杆为原料，电阻率低，广泛应用于机械、电力、冶金、制冷、水暖、化工、汽车、电子、仪器仪表等行业及各类配件等。我产品已被国内众多大型钢铁、化工、冶炼企业使用，深受好评。 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000

TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 400 37×19/0.85 29.75 3688 500 37×19/0.95 33.25 4607 650 61×19/0.85 38 6000 840 61×19/0.95 45 7800 840 56×19/1.0 45 7800 1000 61×19/1.05 48 9200 1200 61×19/1.15 50 11000 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691 TJR1型软铜线性能标称截面结构计算外径计算重量毫米² 股数*根数/单线直径（毫米）毫米公斤/公里 2.5 7×7/.026 2.34 24.06 4 7×7/0.32 2.88 36.44 6 7×7/0.39 3.51 54.08 10 12×7/0.39 4.86 92.71 16 12×7/0.49 6.11 146.5 25 19×7/0.49 7.32 231.9 35 19×7/0.58 8.7 324.9 50 19×7/0.68 12.2 446.9 70 27×7/0.68 12.55 634.6 95 37×7/0.68 14.28 869.7 120 27×12/0.68 17.38 1088 150 14×19/0.85 18.76 1396 185 27×12/0.85 21.73 1700 240 37×12/0.85 24.72 2330 300 27×19/0.85 26.15 2691

TJR型电缆

产品执行标准：本厂企业标准(亦可执行GB1297 2-91)

软铜线TJR

本产品适用于连接电机、电器设备部件。

一、产品执行标准：本厂企业标准(亦可执行GB1297 2-91)

二、型号及规格： 1、软铜绞线型号如表1所示
表1

型号	主要用途
TRJ	移动或半移动式电器设备(如开关,电热器等)连接线。
TRJ-1	移动或半移动式电器设备(如开关,电热器等)连接线。
TRJ-2	无线电设备内部连接线
TRJ-3	要求较柔软的电气设备引出线接地线。

2、软铜绞线结构与性能参数应符合表2-表5规定

TRJ型表2

标称截面 mm2	股数x根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
10	7xx7x0.52	1.83	4.7	98	2000
16	7x7x0.64	1.26	5.8	144	2000
25	7x12x0.62	0.695	7.7	239	2000
35	7x19x0.58	0.512	8.9	322	1000
50	7x19x0.68	0.375	10.2	444	1000
70	7x27x0.68	0.262	12.6	631	1000
95	7x37x0.68	0.195	14.3	865	500
120	7x37x0.76	0.153	16.0	1080	500
150	7x48x0.74	0.134	18.1	1328	500
185	7x61x0.74	0.098	20.0	1668	500
240	7x61x0.85	0.081	23.0	2227	250

TRJ-1型表3

标称截面 mm2	股数x根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
25	7x14x0.58	0.695	7.7	238	200
120	12x27x0.68	0.153	15.9	1080	500
150	19x14x0.85	0.120	18.7	1380	500
185	27x12x0.85	0.098	21.7	1690	500
240	37x12x0.85	0.072	24.7	2320	250

TRJ-2型表4

标称截面 mm2	根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
0.12	7x0.15	145	0.45	1.12	2000
0.30	16x0.15	63.6	0.71	2.53	2000
0.50	16x0.20	36.0	0.94	4.5	1000
0.60	7x0.32	32.1	1.0	5.1	1000
0.75	19x0.23	26.0	1.15	7.3	2000
1.00	19x0.26	17.6	1.3	9.33	4000

TRJ-3型表5

标称截面 mm2	股数x根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
0.15	5x0.2	114.68	0.60	1.4	2000
0.2	7x0.2	81.84	0.65	2.0	2000
0.3	10x0.2	57.34	0.85	2.9	2000
0.4	12x0.2	47.75	0.90	3.5	2000
1.2	38x0.2	15.10	1.60	11.0	1000
2	7x10x0.2	8.2	2.5	20.0	1000
3	7x14x0.2	5.85	2.8	28.0	500
4	7x18x0.2	4.65	3.2	36.0	3000
5	7x23x0.2	3.54	3.6	46.0	3000
6	7x27x0.2	3.03	3.8	55.0	3000
10	7x46x0.2	1.78	5.0	93.0	3000
16	7x72x0.2	1.14	6.0	146.0	2000
25	7x114x0.2	0.71	7.5	231.0	2000

集散型仪表万博maxapp下载 (DCS电缆)

1. 产品特点及用途该产品为计算机控制电缆的升级换代产品,主要特征在于每个线对(或三线组)均有单独屏蔽, 称为分屏，有铜线或镀锡铜线编织屏蔽、铝塑复合带屏蔽、铜塑复合带屏蔽三种。用于以电子计算机为主的自动控制系统，尤其适用于计算机集散控制系统，

1. 产品特点及用途
·该产品为计算机控制电缆的升级换代产品,主要特征在于每个线对(或三线组)均有单独屏蔽,
    称为分屏，有铜线或镀锡铜线编织屏蔽、铝塑复合带屏蔽、铜塑复合带屏蔽三种。
·用于以电子计算机为主的自动控制系统，尤其适用于计算机集散控制系统，传递生产装置过
    程变量的检测、控制、连锁、报警等模拟和数字信号。
2. 产品执行标准
    Q/12 QT3091-2002等效采用英国BS5308标准
3. 使用特性
   1)交流额定电压U0/U：   300/500V
   2)电缆最高温度：聚乙烯绝缘                     70℃
                   交联聚乙烯绝缘                 90℃
                   无卤低烟阻燃聚烯烃绝缘         70℃
                   无卤低烟阻燃交联聚烯烃绝缘     90℃和125℃两种
   3)最低工作温度：固定敷设   -40℃：             非固定敷设    -15℃
   4)安装敷设温度：不低于0℃
   5)电缆最小弯曲半径：非铠装、不小于电缆外景的6倍。
                       铜带屏蔽和铠装电缆、不小于电缆外景的12倍。

4.型号参数：

对数：1，2，3，4，5，7，8，10，12，14，16，19，24

标称截面：0.5，0.75，1.0，1.25，1.5，2.5

1 WGSB-3.50mm单芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
2 WGSB-5.60mm单芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
3 WGSF46-5.60mm单芯氟塑料F46绝缘F40护套双钢丝铠装承荷探测电缆
4 WGSPFA-5.60mm单芯氟塑料PFA绝缘双钢丝铠装承荷探测电缆
5 WGSB-8.00mm单芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
6 WGSF46-8.00mm单芯氟塑料F46绝缘F40护套双钢丝铠装承荷探测电缆
7 WGSPFA-8.00mm单芯氟塑料PFA绝缘双钢丝铠装承荷探测电缆
8 W4B (4H-185A)-4.70mm型四芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
9 W7B(7H-250A)-6.40mm七芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
10 W3BP-5.60mm三芯改性聚丙烯绝缘总屏蔽双钢丝铠装承荷探测电缆
11 W3BP-8.00mm三芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
12 W3F46P-8.00mm三芯氟塑料F46绝缘双钢丝铠装承荷探测电缆
13 W4BP-8.00mm芯改性聚丙烯绝缘双钢丝铠装承荷探测电缆
14 W4F46P-8.00mm四芯氟塑料F46绝缘双钢丝铠装承荷探测电缆
15 W3BP-11.80mm三芯改性聚丙烯绝缘总屏蔽双钢丝铠装承荷探测电缆
16 W7BPP-11.80mm七芯改性聚丙烯绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
17 W7F46PP-11.80mm七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
18 W7PFAPP-11.80mm七芯氟塑料PFA绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
19 W7BPP-12.04mm七芯改性聚丙烯绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
20 W7F46PP-12.04mm七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
21 W7PFAPP-12.04mm七芯氟塑料PFA绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
22 FL-W7F46PP-11.80mm 防硫型七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
23 FL-W7F46PP-12.04mm防硫型七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
24 FL-WGSF46-5.60mm防硫型单芯氟塑料F46绝缘F40护套双钢丝铠装承荷探测电缆
25 FL-WGSF46-8.00mm防硫型单芯氟塑料F46绝缘F40护套双钢丝铠装承荷探测电缆
26 W7BPP-12.40mm七芯改性聚丙烯绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
27 W7BPP-13.20mm七芯改性聚丙烯绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
28 W7F46PP-12.4mm七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
29 W7F46PP-13.20mm七芯氟塑料F46绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
30 W7PFAPP-13.20mm七芯氟塑料PFA绝缘分相屏蔽及总屏蔽双钢丝铠装承荷探测电缆
31 十二芯氟塑料F46绝缘特种橡胶护套马笼头电极电缆
32 十四芯氟塑料F46绝缘特种橡胶护套马笼头电极电缆
33 十芯氟塑料F46绝缘特种橡胶护套马笼头电极电缆
