产品名称： WEFTCP，WEFTC风能柔性拖链电缆 | |
| 产品型号： WEFTCP，WEFTC | ||
| 产品价格： |
||
| 发布时间：2012-11-26 19:44:09 | ||
| 关 注 度：2171 | ||

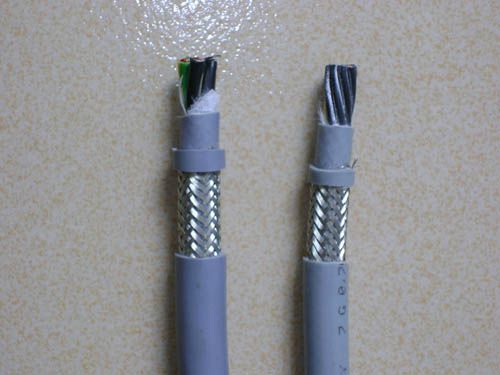

| WEFTCP，WEFTC风能柔性拖链电缆 |
|
型号 |
产品名称 |
用途 |
导体长期允许 |
额定电压 |
标称截面 |
|
WEFTC |
适用风能发电机组的机舱内，用于转子构成回路、数据线等 |
-30 ~ +80 |
0.6/1 |
1.0 ~ 95 |
|
|
WEFTCP |
|
电缆结构/尺寸表 |
|
型号 |
标称截面/mm |
导体单丝最大直径 /mm |
电缆外径 |
20 ℃直流电阻 |
|
|
WEFTC |
WEFTCP |
||||
|
WEFTC |
1X1.0 |
0.16 |
5.4 |
6.0 |
19.5 |
|
1X1.5 |
0.16 |
5.7 |
6.3 |
13.3 |
|
|
1X2.5 |
0.16 |
6.1 |
6.7 |
7.98 |
|
|
1X4.0 |
0.16 |
7.2 |
7.8 |
4.95 |
|
|
1X6.0 |
0.21 |
7.9 |
8.5 |
3.30 |
|
|
1X10 |
0.21 |
8.8 |
9.6 |
1.91 |
|
|
1X16 |
0.21 |
10.8 |
11.3 |
1.21 |
|
|
1X25 |
0.21 |
12.6 |
13.4 |
0.78 |
|
|
1X35 |
0.21 |
14.0 |
14.8 |
0.554 |
|
|
1X50 |
0.31 |
16.1 |
17.1 |
0.386 |
|
|
1X70 |
0.31 |
18.2 |
19.0 |
0.272 |
|
|
1X95 |
0.31 |
20.7 |
21.5 |
0.206 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
|||||
|
主要技术参数 |
|
电缆组成结构 |
导体：符合DIN VDE 0295 六类标准和IEC 60228 六类标准 |
|
线芯标识 |
线芯小于或等于5，符合IEC 60245-1标准 |
|
线芯大于5，采用白色芯线 黑色数字编号 |
|
|
测试电压（AC） |
0.6/1000V ： 3500V/5min |
|
绝缘电阻（20℃） |
200MΩ/km |
|
自由悬挂时扭曲应力 |
顺时针和逆时针正反各扭转1200度，进行1000次，无目力可见裂纹 |
