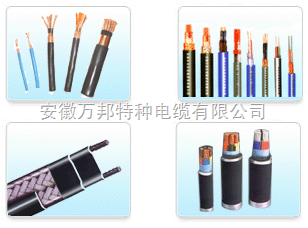

产品名称： ZR-KX-HA-FFP〃ZR-KX-HS-FFP补偿导线KXFF | |
| 产品型号： ZR-KX-HA-FFP〃ZR-KX-HS-FFP，KXFF | ||
| 产品价格： |
||
| 发布时间：2012-8-16 16:48:55 | ||
| 关 注 度：1772 | ||
执行标准
本产品执行GB/4989-94等效用IEC584-3标准
阻燃特性符合GB/T1830.3(IEC60332-3)规定要求
|
产品名称 |
型 号 |
配用热电偶 |
热电偶分度号 |
|
铜-铜镍补偿型导线（电缆） |
SC |
铂铑10-铂热电偶
铂铑13-铂热电偶 |
S |
|
铁-铜镍补偿型导线（电缆）
铜-铜镍补偿型导线（电缆） |
KCA
KCB |
镍铬-镍硅热电偶 |
K |
|
镍铬-镍硅延长型导线（电缆） |
KX |
镍铬-镍硅热电偶 |
K |
|
铁-铜镍补偿型导线（电缆）
镍铬硅-镍硅延长型导线（电缆） |
NC
NX |
镍铬硅-镍硅热电偶 |
N |
|
镍铬-铜镍延长型导线（电缆） |
EX |
镍铬-铜镍热电偶 |
E |
|
铁-铜镍延长型导线（电缆） |
JX |
铁-铜镍热电偶 |
J |
|
铜-铜镍延长型导线（电缆） |
TX |
铜-康铜镍电偶 |
T |
(2) 产品规格：见表2
表2
|
|
名 称 |
导体标称截面mm2 |
导体结构 mm |
||
|
补偿导线 |
A |
B |
|||
|
线芯对数 |
1 |
二线组：1～24对
三线组：1～19对 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|||
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|||
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
|||
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对
为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
4、技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3
|
产品型号 |
补偿导线及电缆线芯 |
绝缘层着色 |
配用热电偶
分度号 |
||
|
正极 |
负极 |
正极 |
负极 |
||
|
SC |
铜 |
铜镍0.6 |
红 |
绿 |
S(铂铑10-铂)
R(铂铑13-铂) |
|
KCA |
铁 |
铜镍22 |
红 |
蓝 |
K(镍铬-镍硅) |
|
KCB |
铜 |
铜镍40 |
红 |
蓝 |
|
|
KX |
镍铬10 |
镍硅 |
红 |
黑 |
|
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
E(镍铬-铜镍) |
|
JX |
铁 |
铜镍45 |
红 |
紫 |
J(铁-铜镍) |
|
TX |
铜 |
铜镍45 |
红 |
白 |
T(铜-铜镍 |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
N(镍铬硅-镍硅) |
|
NX |
镍铬硅 |
镍硅 |
红 |
灰 |
|
(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4
表4
|
使用分类 |
标志代号 |
允差等级及标志 |
护套着色 |
|||
|
普通级 |
精密级 |
普通级 |
精密级 |
本安型 |
||
|
一般用 |
G |
省 |
S |
黑色 |
灰色 |
蓝色 |
|
耐热用 |
H |
黑色 |
灰色 |
蓝色 |
||
(3) 补偿导线及补偿电缆热电特性及允差表：见表5
表5
|
型号 |
使用
分类 |
温度范围℃ |
热电动势允差μV |
测量端
温度℃ |
往复电阻20℃长度为1m不大于Ω |
||||
|
普通级 |
精密级 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
||||
|
SC |
G |
0～100 |
±60(±5.0℃) |
±30(±5.0℃) |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0～200 |
|
|||||||
|
KCA |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
1000 |
1.40 |
0.70 |
0.47 |
0.28 |
|
H |
0～200 |
900 |
|||||||
|
KCB |
G |
0～100 |
900 |
1.04 |
0.70 |
0.47 |
0.28 |
||
|
KX |
G |
-20～100 |
900 |
2.20 |
1.10 |
0.73 |
0.44 |
||
|
H |
-25～200 |
900 |
|||||||
|
EX |
G |
-20～100 |
±200(±2.5℃) |
±120(±1.5℃) |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25～200 |
500 |
|||||||
|
JX |
G |
-20～100 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
1.30 |
0.65 |
0.43 |
0.26 |
|
H |
-25～200 |
500 |
|||||||
|
TX |
G |
-20～100 |
±60(±1.0℃) |
±30(±0.5℃) |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25～200 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
|||||
|
NC |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0～200 |
900 |
|||||||
|
NX |
G |
-20～100 |
900 |
2.86 |
1.43 |
0.95 |
0.57 |
||
|
H |
-25～200 |
900 |
|||||||
(4) 其它性能指标：见表6
表6
|
项 目 |
单 位 |
性能指标 |
|
|
PVC绝缘 |
F46绝缘或F绝缘 |
||
|
绝缘电阻（20℃）≥ |
MΩ·km |
25 |
500 |
|
电压试验 |
V/1min |
1000 |
|
|
阻燃性能 |
由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定 |
5、型号、名称：见表7～表8
表7 补偿导线
|
型 号 |
名 称 |
|
KX-VV |
聚氯乙烯绝缘和护套K分度热电偶用补偿导线 |
|
KX-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
|
KX-FF |
氟塑料绝缘和护套K分度热电偶用补偿导线 |
|
KX-FPF |
氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
|
KX-FV-105 |
氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线 |
|
KX-FPV-105 |
氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线 |
|
KX-HF4B |
聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线 |
|
KX-HF4PB |
聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注： ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VVP；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能；
④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。
表8 补偿电缆
|
型 号 |
名 称 |
|
KX-VV |
聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VPV |
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VPVP |
聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VVP |
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FF |
氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FPF |
氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FPFP |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FFP |
氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FV-105 |
氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FPV-105 |
氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FPVP-105 |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FVP-105 |
氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-HF4B |
聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆 |
|
KX-HF4PB |
聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
|
KX-HF4PBP |
聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
|
KX-HF4BP |
聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
注： ① 其他型号补偿电缆SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VPV；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。
④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。
⑤ 本安补偿电缆需在原型号前加“IA-”，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加“ZR-”。
产品型号及名称
|
型号 |
产品名称 |
|
ZR-KX-GsFV |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体，K分度号热电偶用补偿导线 |
|
ZR-KX-GsFVR |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体，K分度号热电偶用补偿软导线 |
|
ZR-KX-GsFVP |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFVRP |
氟塑料绝缘阻燃聚氯乙烯护套精密级单多导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
|
ZR-KX-GsFPVP |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFPVRP |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
|
ZR-KX-GsFVPl |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFVRPl |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
|
ZR-KX-GsFPlVPl |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFPlVRPl |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
|
ZR-KX-GsFVP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFVRP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
|
ZR-KX-GsFP2VP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿电缆 |
|
ZR-KX-GsFP2VRP2 |
氟塑料绝缘阻燃聚氯乙烯护套精密级多导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿软电缆 |
|
KX-HsFGP |
氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
|
KX-HsFGRP |
氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
|
KX-HsFPGP |
氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆 |
|
KX-HsFPGRP |
塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏，K分度号热电偶用补偿软电缆 |
|
KX-INHsFGP |
进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
|
KX-INHsFGRP |
进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
|
KX-INHsFPGP |
进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
|
KX-INHsFPGRP |
进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
|
KX-HA-FFP |
氟塑料绝缘氟塑料护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
|
KX-HB-FF46RP |
氟塑料绝缘氟塑料护套普通级多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
|
ZR-KX-H-FFP |
阻燃氟塑料绝缘氟塑料护套精密级单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆 |
