产品名称： 防拉电缆TVR/耐力电缆TVR/万博客服端下载官网 线TVR/电葫芦用电缆TVR | |
| 产品型号： TVR | ||
| 产品价格： |
||
| 发布时间：2012-8-9 12:21:43 | ||
| 关 注 度：2532 | ||

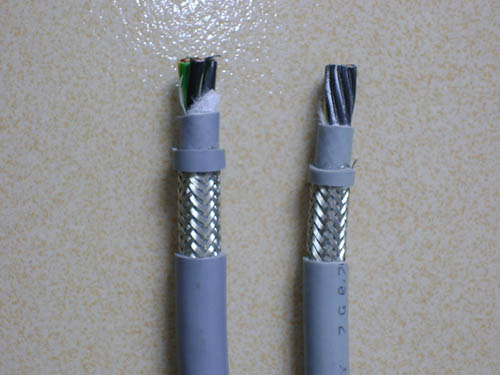

防拉电缆TVR/耐力电缆TVR/万博客服端下载官网 线TVR/电葫芦用电缆TVR
TVR行车控制线小猫牌TVR电葫芦电缆用途：本产品适用于交流额定电压u0/u为450/750V及以下的控制监控回路及保护线路和配电装置中电器仪表的连接控制线。
TVR弹性体电动葫芦专用电缆使用特性：电缆导体的长期允许工作温度为70℃，电缆敷设温度应不低于0℃。电缆允许的弯曲半径：对有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。对有屏蔽层结构的软电缆，应不小于电缆外径的6倍。对无铠装层的电缆应不小于电缆外径的6倍。此电缆便于安装架线，节约工程成本。
电压等级
表示方法U0/U(Um)
U0为导体对地电压，U为导体与导体之间电压，Um为使用设备的系统最高电压的最大值。其中，U0按系统接地故障持续时间分为两类：第一类电缆----用于单相接地故障时间每一次一般不大于1分钟的系统，亦可用于最长不超过8小时，每年累计不超过125小时的系统；第二类电缆----用于接地故障时间更长的系统，或对电缆绝缘性能要求较高的场所。
例如10kV系统，如中性点经消弧线圈接地的应采用8.7/10kV电缆(或8.7/12)，如中性点经小电阻接地的可采用6/10kV电缆(或6/12)。
二、 相线与N线截面配合
理论上N线的允许载流量应大于最大三相不平衡电流及零序谐波电流之和。在工程中通常在以单相设备为主的系统中，N线截面等于相线截面(即4等芯)；在三相平衡系统或以三相设备为主的系统中，N线截面大于等于相线截面的一半(即3+1芯)，其中有两个例外：相线为35mm2时，N线为16mm2，相线为150mm2时，N线为70mm2。
在含有大量零序谐波分量的系统中，N线截面等于相线截面的2倍或根据实际需要定制。
三、 选择电缆截面所需考虑的因素
除设计手册中所要求的温升、经济电流密度、电压损失、机械强度、载流量等以外，还需注意：
1. 敷设距离导致的单相短路故障、接地故障保护灵敏度问题(低压系统)
2. 在一个工程中尽量减少、合并截面等级，利于加工定货。
