WDZ-YJGFP22-3KV电缆

WDZ-YJGFP22-3KV电缆

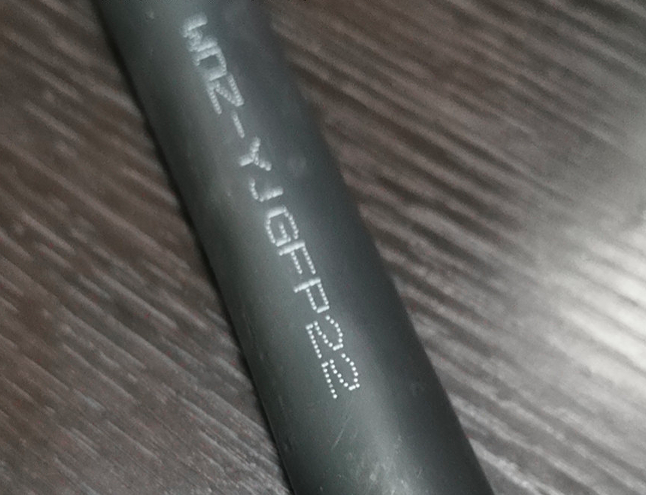

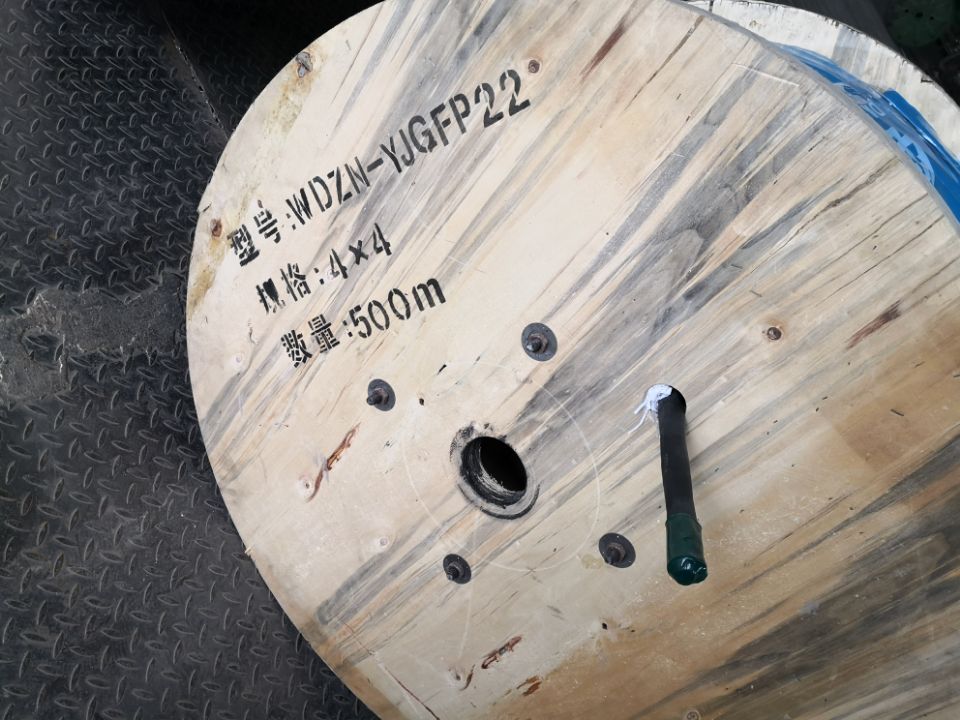

WDZ-YJGFP22-3KV 4x4 发电机转子高绝缘电缆，发电机转子引线。

防止发电机励磁系统事故, 加强励磁系统的基建安装及设备改造的管理 .

发电机转子一点接地保护装置原则上应安装于励磁系统柜。接入保护柜或机组故障录波器的转子正、负极釆用高绝缘的电缆且不能与其他信号共用电缆。励磁系统的二次控制电缆均应釆用屏蔽电缆，电缆屏蔽层应可靠接地。

一：电缆型号规格结构
优质纯铜导体，绝缘采用合成耐高压新型材料，铜丝编织屏蔽，铠装，护套使用阻燃合成高性能新型材料，电缆具有阻燃防老化，耐高压使用寿命长等特点。
二：产品特点及用途

本产品适用于交流额定电压3KV动力装置及电力线路中传输用，高绝缘电缆具有卓越的耐热机械性能，优异的电气性能和耐化学腐蚀性能等优点，因此广泛应用于电力、石化、冶金等企业。

三：产品执行标准
QB/TWB2008-06标准//www.rowplanting.com
阻燃特性试验执行GB12666-90标准
四：使用特性
额定电压3KV
导体工作温度90℃
敷设时允许弯曲半径 不小于电缆外径15倍
五：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)，
2．工频电压试验：
U0为3.6KV及以下电缆：2.5UO 2KV/5min不击穿
3．局部放电试验：

U0为1.8KV及以上和18KV及以下时1.5UO放电量不大于20pc;

型号 WDZN-YJGFP22-3kV
WDZN-YJGFP223kV 2*0.5 5*1.0 8*4 16*1.5 37*2.5
WDZN-YJGFP223kV 2*0.75 5*1.5 8*6 16*2.5 44*0.5
WDZN-YJGFP223kV 2*1.0 5*2.5 10*0.5 19*0.5 44*0.75
WDZN-YJGFP223kV 2*1.5 5*4 10*0.75 19*0.75 44*1.0
WDZN-YJGFP223kV 2*2.5 5*6 10*1.0 19*1.0 44*1.5
WDZN-YJGFP223kV 2*4 5*10 10*1.5 19*1.5 44*2.5
WDZN-YJGFP223kV 2*6 6*0.5 10*2.5 19*2.5 48*0.5
WDZN-YJGFP223kV 2*10 6*0.75 10*4 24*0.5 48*0.75
WDZN-YJGFP223kV 3*0.5 6*1.0 10*6 24*0.75 48*1
WDZN-YJGFP223kV 3*0.75 6*1.5 12*0.5 24*1.0 48*1.5
WDZN-YJGFP223kV 3*1.0 6*2.5 12*0.75 24*1.5 48*2.5
WDZN-YJGFP223kV 3*1.5 6*4 12*1.0 24*2.5 52*0.5
WDZN-YJGFP223kV 3*2.5 6*6 12*1.5 27*0.5 52*0.75
WDZN-YJGFP223kV 3*4 6*10 12*2.5 27*0.75 52*1.0
WDZN-YJGFP223kV 3*6 7*0.5 12*4 27*1.0 52*1.5
WDZN-YJGFP223kV 3*10 7*0.75 12*6 27*1.5 52*2.5
WDZN-YJGFP223kV 4*0.5 7*1.0 14*0.5 27*2.5 61*0.5
WDZN-YJGFP223kV 4*0.75 7*1.5 14*0.75 30*0.5 61*0.75
WDZN-YJGFP223kV 4*1.0 7*2.5 14*1.0 30*0.75 61*1.0
WDZN-YJGFP223kV 4*1.5 7*4 14*1.5 30*1.0 61*1.5
WDZN-YJGFP223kV 4*2.5 7*6 14*2.5 30*1.5 62*0.5
WDZN-YJGFP223kV 4*4//www.rowplanting.com 8*0.5 14*4 30*2.5 62*0.75
WDZN-YJGFP223kV 4*6 8*0.75 14*6 37*0.5 62*1.0
WDZN-YJGFP223kV 4*10 8*1.0 16*0.5 37*0.75 62*1.5
WDZN-YJGFP223kV 5*0.5 8*1.5 16*0.75 37*1.0 63*0.5
WDZN-YJGFP223kV 5*0.75 8*2.5 16*1.0 37*1.5 63*0.75

型号

名称

适用范围

YJV　YJLV

聚氯乙烯绝缘聚氯乙烯护套电力电缆

敷设在室内、隧道及管道中，
电缆不能承受压力和机械外力作用。

YJV22YJLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

敷设在室内、隧道及直埋土壤中，
电缆能承受压力和其他外力作用。

YJV32YJLV32

聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

敷设在室内、矿井中、水中，
电缆能承受相当的拉力。

YJV42YJLV42

聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆

敷设在竖井，水下等垂直场合，
能承受相当的轴向拉力。

NHA-YJVGFP22-3kV

WDZ-YJGFP22-3KV

聚乙烯绝缘聚烯烃护套阻燃耐火屏蔽型电力电缆//www.rowplanting.com

敷设在室内、隧道及管道中，
电缆不能承受压力和机械外力作用。

ZR-YJV22ZR-YJLV22

聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆

敷设在室内、隧道及管道中，
电缆不能承受压力和机械外力作用。

ZR-YJV32ZR-YJLV32

聚氯乙烯

绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆

敷设在室内、矿井中、水中，
电缆能承受相当的拉力。

ZR-YJV42ZR-YJLV42

聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆

敷设在竖井，水下等垂直场合，
能承受相当的轴向拉力。

参数：
额定电压kV 截面mm2 土壤热阻系数 k·m/w
0.8 1.0 1.2 1.5 2.0
0.6/1kV
1.8/3kV 		35及以下 1.06 1.00 0.95 0.88 0.87
50-100 1.08 1.00 0.94 0.87 0.77
185及以上 1.09 1.00 0.93 0.85 0.76
WDZ-YJGFP22-3KV电缆
