DC-WDZ-YJYJR92-1500V新能源汽车高压直流电缆

阅读次数：1134 发布时间：2022/11/10 11:41:08

当前位置：首页 >> 新闻中心 >> DC-WDZ-YJYJR92-1500V新能源汽车高压直流电缆

DC-WDZ-YJYJR92-1500V新能源汽车高压直流电缆

电动汽车上，高压电气系统主要是负责启动、行驶、充放电、空调动力等。主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。电动汽车高压线用于连接充电口与电池、电池内部、电池与发动机及其他元器件以及电池储能设备等领域，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压电缆有着非常高的性能要求。电动汽车用电缆的应用场合特点：布线空间小、大电流高电压、高低温环境多散热不好、汽车行驶环境恶劣有盐雾和电磁场、有油污和化学品、有低烟无卤阻燃等环保和安全要求。

型号规格：

新能源汽车高压电缆型号规格
产品标准	产品结构	额定电压	规格
QC/T 1037标准	屏蔽电缆	AC 600 / DC 900V	1.5平方~70平方
AC 1000 / DC 1500V	10平方~120平方
非屏蔽电缆	AC 600 / DC 900V	1.5平方~70平方
AC 1000 / DC 1500V	10平方~120平方
多芯屏蔽电缆	AC 600 / DC 900V	*2~5芯1.5平方、2~5芯2.5平方、2~5芯4平方、2~5芯6平方*
奥美格企业标准	屏蔽电缆	AC 1500V	2.5~120平方
非屏蔽电缆
双层电缆	2.5~70平方
多芯屏蔽电缆	*2~4芯2.5平方、2~4芯4平方、2~4芯6平方、2~3芯10平方*

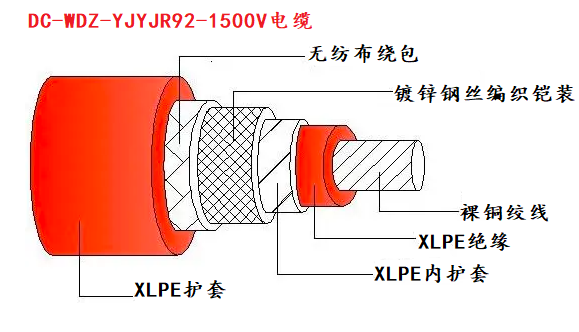

产品性能参数：

结构Construction	电缆特性 Features
1、导体Conductor1	1、额定温度Rated temperature ：-40℃～+(125℃, 150℃) //www.rowplanting.com
材质Material: 裸铜Bare Copper	2、额定电压Rated Voltage：AC 600V/DC 900V;AC 1000V/DC 1500V
2、绝缘Insulation	3、短期老化Short-term Aging：240h,Comply with QC/T 1037
材质Material: XLPE	4、长期老化Long-term Aging： 3000h,Comply with QC/T 1037
颜色Color：橙色Orange	5、燃烧测试Flame Test： Comply With QC/T 1037
3、屏蔽Shielded	*6、最小弯曲半径Min ： Bending Radius: 6OD@OD﹤15mm ; 8OD@OD≧15mm*
材质Material:镀锡铜Tinned Copper//www.rowplanting.com	7、耐压Dielectric Voltage：5kVac/5min. No Breakdown//www.rowplanting.com
4、护套Sheath	8、耐油Oil Resistance：Comply With QC/T 1037
材质Material: XLPE	9、抗撕裂Anti-tear Performance ：>20N/mm
颜色Color:橙色Orange	10、环保要求Environmental Requirements ：Compliant with RoHS and REACH

产品系列	规格	导体绞合外径	导体电阻	参考允载电流	完成外径
DC-WDZ-YJYJR92-125 （额定温度：-40℃～+125℃) //www.rowplanting.com DC-WDZ-YJYJR92-150 （额定温度：-40℃～+150℃)	10mm2	4.50	1.82	70	9.50
16mm2	5.60	1.16	95	11.30
25mm2	7.20	0.743	130	13.50
35mm2	8.30	0.527	160	14.50
50mm2	10.1	0.368	210	17.00
70mm2	12.1	0.259	260	19.00
95mm2	14.5	0.196	320	21.60
120mm2	15.9	0.153	370	23.00
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。
