FZWL-TZEY DC1500V 1x150mm2单芯乙丙橡胶绝缘低烟无卤阻燃防紫外线铜芯电缆

阅读次数：639 发布时间：2022/10/20 9:12:44

当前位置：首页 >> 新闻中心 >> FZWL-TZEY DC1500V 1x150mm2单芯乙丙橡胶绝缘低烟无卤阻燃防紫外线铜芯电缆

FZWL-TZEY DC1500V 1x150mm2单芯乙丙橡胶绝缘低烟无卤阻燃防紫外线铜芯电缆

执行标准：

GB12706.1~3－2002《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》

IEC60502-1998《额定电压1~30KV挤包固体绝缘电力电缆》

GB/T3956-97《电缆的导体》

GB/T2952.1~4-89《电缆外护层》

GB11033.1~3-89《额定电压26/35kV及以下电力电缆附件基本技术要求》

GB6995.1~5-86《电线电缆标识标志》

JB/T8137-99《电线电缆包装盘》

GB/T2951.1~10-97《电缆绝缘和护套材料通用试验方法》

GB/T2951.38-86 《电线电缆防白蚁试验方法》

GB/T3048.1~16-94《电线电缆电性能试验方法》

GB/T18380.3-2001《电线电缆燃烧试验方法》

GB/T17650.1~2-98《取自电缆或光缆的材料燃烧时释出气体的试验方法》

电缆及其组成部件应满足上述国内、国际标准的要求，若卖方采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经买方批准后方可采用。

4 主要技术参数及性能

4.1系统参数

系统额定电压：	DC 1500V
系统最高电压：	DC 1800V

4.2技术参数

4.2.1规格

1） 车辆段和高架

FZWL-TZEY，DC1500V 1x150mm2：单芯乙丙橡胶绝缘，低烟、无卤、阻燃，防紫外线，铜芯电缆。

4.2.2参数

项目	型号	备注
结构参数	导体标称截面（mm2）		150
电缆芯数		单芯
导体直径(mm)		18.4
电缆近似外径(mm)		31.2
电缆近似弯曲半径(mm)		180
电缆参考重量(kg/km)		2130
电气参数	直流电阻(W/km)		￡ 0.124	环境温度20°C
电缆连续载流量(A)		385	400：导体工作温度90°C，环境温度40°C，电缆支架上3根扁平接触、2层无间距布置 150：导体工作温度90°C，环境温度40°C，电缆支架上6根扁平接触、单层布置
导体短路电流(kA 1s)		21.7	导体连续运行允许最高温度90°C，短路允许最高温度250°C，短路持续时间1s；
工频耐受电压(kV)		6.5	5分钟
冲击耐受电压(kV)		40	95°C~100°C
绝缘电阻(MW · km)		35	20°C的绝缘电阻

5技术要求

5.1使用于地下正线的电缆应具有低烟、无卤、阻燃等特性，使用于车辆段及高架的电缆应具有低烟、无卤、阻燃、防紫外线等特性。

5.2导体最高允许工作温度为90°C，短路允许温度为250°C。

5.3 电缆防水、防潮性能应满足以下要求：

电缆应具有径向的阻水功能。电缆样品在水中浸泡120小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面应是干燥的。

5.4电缆燃烧时的阻燃性能满足GB/T18380.3-2001规定的A类成束电缆垂直燃烧试验；

5.5电缆燃烧时的低烟性能满足在GB/T17651-1998规定的试验条件下，燃烧时产生的烟浓度其最小透光率不小于60%；

5.6电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定，PH值不小于5，导电率不大于6μs/mm；

5.7电缆的无卤性能应满足在IEC754-1(1994)规定的试验条件下，燃烧时产生的卤酸气体逸出量不大于4mg/g。

5.8 为了实现5.1~5.7项要求需采取如下的具体措施：

a. 采用合理的阻燃结构设计，实现电缆产品的高阻燃性。电缆结构上采用低烟无卤阻燃带、高阻燃聚烯烃隔氧层作为防火屏障，起到隔氧和挡火的作用，实现电缆的高阻燃性能。

b. 采用成熟的低烟无卤阻燃材料，实现电缆产品的低烟无卤性能。电缆的交联聚乙烯绝缘、防水的聚乙烯密封层、高阻燃聚烯烃护套均为低烟无卤材料，保证电缆在燃烧时产生烟浓度的透光率≥60％，燃烧时逸出气体的PH值≥5，导电率≤6μs/mm的低烟无卤性能。

c. 采用挤包高阻燃聚烯烃作为径向防水构造。形成密封的径向防水挡潮层，聚烯烃本身具有防潮不透水性能。

d. 采用具有防鼠/防蚁功能的低烟无卤高阻燃聚烯烃护套。在阻燃的聚烯烃护套中添加防白蚁、防鼠剂，是安全长效环保型添加剂，对人体无毒。防鼠/防蚁功能的聚烯烃护套材料是成熟的材料，满足防鼠、防蚁的试验要求。

e．采用高伸长率的低烟无卤阻燃护套料，老化前断裂伸长率高于IEC60092规定的125％的指标，从而有效解决护套在正常情况下出现开裂的现象。

5.9 电缆弯曲半径：

1x150mm2电缆弯曲半径6D。

5.10成品盘电缆端头应可靠密封，并采取相应的保护措施，以防止潮气侵入及端头受损。

5.11各规格电缆的最大配盘长度：

项目	电缆规格（mm2）
	150
最大配盘长度（m）		1600
电缆盘外形尺寸（高×宽）m		2.2×1.4

5.12电缆终端头

电缆终端头采用棒式结构。

5.13电缆附件

电缆附件满足低烟、无卤、阻燃的要求，满足配套电缆敷设条件的要求，满足配套电缆载流量及短路电流通过能力的要求，便于安装。

热缩套管满足低烟、无卤、阻燃、防紫外线的要求。

电缆附件满足GB/T12706.1-3-2002《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》中的试验要求。

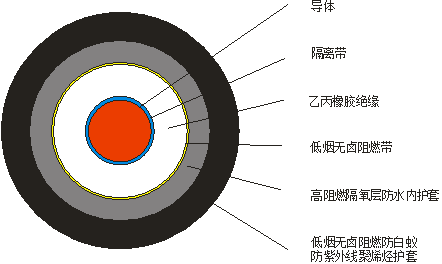

6 结构

6.21x150mm2电缆

6.2.1导体

采用铜丝束绞、股线复绞成导体，导体表面光滑，无油污、毛刺以及凸起或断裂的单线。导体的选择应符合GB/T3956的规定。

6.2.2 隔离带层

在导体的表面重叠绕包一层0.2毫米厚的无纺布带，保证导体的紧密结合和避免铜导体损伤电缆绝缘。

6.2.3 绝缘

采用乙丙橡胶(EPR)材料，绝缘标称厚度为2.4mm，最薄点厚度应不小于标称值的90%。

6.2.4阻燃包带层

电缆阻燃包带层采用厚度为0.2毫米的低烟无卤阻燃带重叠绕包。

6.2.5防水内衬层

电缆采用低烟无卤阻燃填充料以挤包形式制成内衬层，具有径向阻水的功能，能够满足电缆的阻水要求，其厚度满足GB12706-2002的要求。

6.2.6护套

采用低烟、无卤、阻燃防白蚁护套材料，护套的标称厚度按GB2952的规定，最薄点厚度不小于标称值的80%-0.1mm。对于防紫外线型电缆的护套材料具有能良好的抗日照、紫外线老化性能。同时，护套种添加环保型防白蚁、防鼠剂，按GB2951.38规定的群体法，可以达到最高1级蛀蚀等级。

6．3 电缆结构尺寸表

序号	项目	单位
	规格	mm2	150
1	系统额定电压：	V	DC 1500
2	系统最高电压：	V	DC 1800
3	电缆芯数		单芯
4	导体
	标称截面	mm2	150
	材料		铜
	型式		束合非紧压圆形
	单丝根数		1184
	单丝标称直径	mm	0.4
	计算外径	mm	18.4±0.4
5	导体绕包层
	材料		无纺布
	标称厚度	mm	0.2
	计算外径	mm	19.0
6	绝缘
	材料		EPR
	标称厚度	mm	2.4
	最薄处厚度	mm	2.16
	计算外径	mm	23.8
7	绕包层
	材料		低烟无卤阻燃带
	标称厚度	mm	0.2
	计算外径	mm	24.4
8	内衬层(挤包式)
	材料		高阻燃隔氧层
	标称厚度	mm	1.2
	最薄处厚度	mm	1.0
	计算外径	mm	26.8
9	外护层
	材料		低烟无卤阻燃、防白蚁（防紫外线）护套料
	标称厚度	mm	2.2
	最薄处厚度	mm	1.66
10	电缆计算外径	mm	31.2±2.5
