 BPLTER-GS-1KV变频软电缆

标准对称电缆结构设计,所以电缆芯数为3芯、3+1芯(其中一芯为同心导体结构——T)、3+3芯(3大3小结构),由于需要良好的电磁屏蔽,所以该电缆必须金属屏蔽,由于需要增大中性线载流能力,所以建议该电缆中心线截面大于等于一半主线芯截面,最好等于主线芯截面。

详细介绍
       主要用于变频电源和变频电机之间连接用的电缆,以及额定电压0.6/1kV及以下的输配电线路中,作传输电能用。尤其适用于冶金,纺织,金属加工,造纸、矿山,铁路和食品加工等行业。现我公司生产的普通型变频电力电缆、耐高温型变频电力电缆、柔软型变频电力电缆和低烟无卤型变频电力电缆可满足不同场合的使用。
//www.rowplanting.com
使用条件:
    1 . 额定电压∪0/∪:0.6/1KV。
    2 .电缆导体长期允许工作温度为:
       氟塑料绝缘层为200/260℃;
       聚氯乙烯绝缘层为70/90℃;
       硅橡胶绝缘层为180℃;
       交联聚乙烯绝缘层为90℃;
特性:
耐高温
无卤材料,火灾时不会释放有毒气体
电缆具有优异的阻燃性能,耐候性能,低烟无卤。
湿性材料保证了电缆不受潮气和盐雾浸袭。//www.rowplanting.com
电缆采用3+3对称结构设计,有更好的电磁兼容性,提高电磁的抗干扰性。减少电磁辐射污染。
电缆具有较强的耐电压冲击性,能经受高速强列的脉冲电压,对变频器起到良好的保护作用
电缆采用复合屏蔽,有优良的抗干磁干扰和低辐射性能。
型号 名称//www.rowplanting.com
YZSTCY-J 变频器专用电缆,外护套为丁塑复合物兰护套
NGY-YZSTCY-J 耐温耐油变频器专用电缆,外护套材料需耐温耐油红护套
POTOF2EX-PUR 聚氯乙烯绝缘铜丝(镀锡丝)编织屏蔽聚氯乙烯护套变频器专用电缆
BPTYJVPP2  交联聚乙烯绝缘铜丝(镀锡丝)缠绕屏蔽聚氯乙烯护套变频器专用电缆
3.2 规格
型号 规格mm2 芯数
YZSTCY-J 10-240 3芯或3+3芯
NGY-YZSTCY-J 10-240 3芯或3+3芯
POTOF2EX-PUR 2.5-185 3芯或3+3芯
BPTYJVPP2 2.5-240 3芯或3+3芯
BPLTER-GS变频电缆,该电缆连接变频器与三相交流电机之间的电缆就要求具有抗干扰性能、较低的有效电容及较低的传输阻抗。
【详细说明】
BPLTER-GS 3*16+3*2.5变频电缆
BPLTER-GS变频电缆产品简介:
随着频率控制传动技术的发展,对频率变速传动系统的要求越来越高,尤其是对采用快速切换的IG BT半导体现代变频技术,尽管脉冲频率高或更断时间仅毫秒之内,但它们会对周围环境产生阳性磁场。为保持变频器正常工作,不受电磁场干扰,因此我公司发明了BPLTER-GS变频电缆,该电缆连接变频器与三相交流电机之间的电缆就要求具有抗干扰性能、较低的有效电容及较低的传输阻抗。
BPLTER-GS变频电缆详细介绍:
一.技术数据
1、导体按第五类的软绞合无氧铜导体。
2、耐候耐温树脂绝缘,护套。
3、软超屏蔽层。

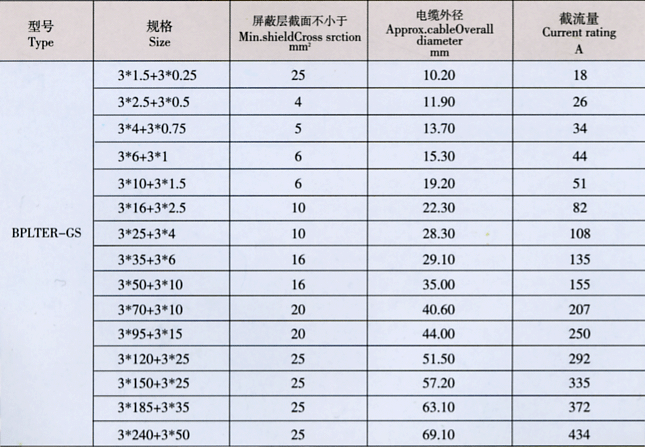

4..型号规格及表示方法:
BPLTER-GS-1KV变频软电缆
二.允许温度及工作电压:
1、允许导体连续工作最高温度180摄氏度。短路时最高温度250摄氏度。
2、在运输、储存、辐射、搬运和作业时自由弯曲≥+5℃,固定敷设≥-10℃。
3、额定电压:600/1000V,交流试验电压3500V。
三.产品特点:
1、较低的有效电容。
2、具有屏蔽性能。
3、良好的耐火燃烧性能,可用于危险区域。
4、低传输阻抗,该电缆含有屏蔽层,以防止电磁干扰,传输阻抗RX是对屏蔽抗感应和电容来合的有效性的度量,低传输阻抗可提供良好的电磁相容性。
5、对称的三芯设计,更好的电磁相容性,比四芯电缆更好的性能。三根耐候耐温树脂绝缘线芯在缝隙处均匀等距绞合,形成一种真正的同心结构。
