TJ硬铜绞线,接地铜绞线,铜绞线厂家

阅读次数：5696 发布时间：2016/6/15 14:50:29

当前位置：首页 >> 新闻中心 >> TJ硬铜绞线,接地铜绞线,铜绞线厂家

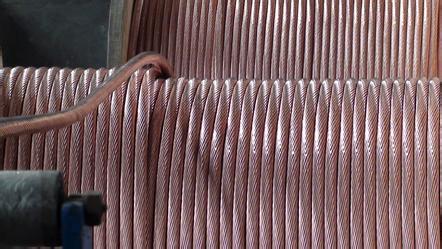

硬铜绞线TJ,接地铜绞线,铜绞线厂家

适用范围：本产品适用于架空输电线路，用于输配电用电气装置（变压器。电炉）及电子电器设备、可控硅元件的软连接线，也可作电工作业接地线用
执行标准：GB/T 12970.2-2009
型号及名称
1）硬铜绞线的型号为：TJ。
2）硬铜绞线规格、结构如表1。

标称截面 mm2	结构尺寸根数/直径 mm	标称截面 mm2	结构尺寸根数/直径 mm
16 25 35 50 70 95	7/1.70 7/2.12 7/2.50 7/3.00 19/2.12 19/2.50	120 150 185 240 300 400	19/2.80 19/3.15 37/2.50 37/2.85 37/3.15 61/2.85

型号规格

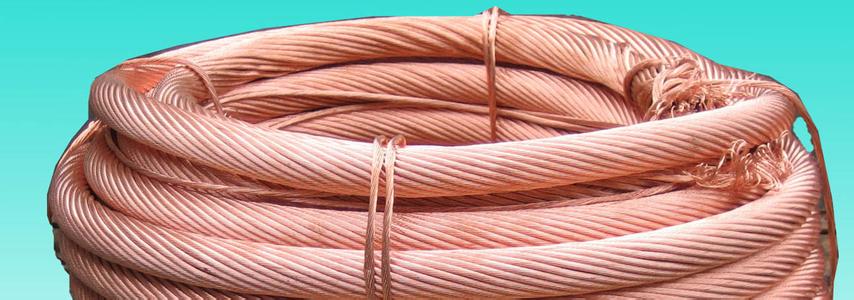

裸铜线TJR软铜绞线

型号	名称	规格范围 mm2
TJ TJR	硬铜绞线软铜绞线	16~400

1、软铜绞线型号如表1所示

型号	主要用途
TRJ	移动或半移动式电器设备（如开关,电热器等）连接线。
TRJ-1	移动或半移动式电器设备（如开关,电热器等）连接线。
TRJ-2	无线电设备内部连接线
TRJ-3	要求较柔软的电气设备引出线接地线。

2、软铜绞线结构与性能参数应符合表2-表5规定
TRJ型

标称截面 mm2	股数x根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
10	7xx7x0.52	1.83	4.7	98	2000
16	7x7x0.64	1.26	5.8	144	2000
25	7x12x0.62	0.695	7.7	239	2000
35	7x19x0.58	0.512	8.9	322	1000
50	7x19x0.68	0.375	10.2	444	1000
70	7x27x0.68	0.262	12.6	631	1000
95	7x37x0.68	0.195	14.3	865	500
120	7x37x0.76	0.153	16.0	1080	500
150	7x48x0.74	0.134	18.1	1328	500
185	7x61x0.74	0.098	20.0	1668	500
240	7x61x0.85	0.081	23.0	2227	250

TRJ-1型表3

标称截面 mm2	股数x根数x线经 mm	20℃时直流电阻 Ω/km	参考外径 mm	参考重量 kg/km	制造长度 m
25	7x14x0.58	0.695	7.7	238	200
120	12x27x0.68	0.153	15.9	1080	500
150	19x14x0.85	0.120	18.7	1380	500
185	27x12x0.85	0.098	21.7	1690	500
240	37x12x0.85	0.072	24.7	2320	250

本公司铜厂专业生产T2牌号铜杆，裸铜丝，镀锡铜丝坯符合国家标准GB/T 3952—1998，我们铜厂生产ф3.00mm以下的镀锡铜线，裸铜线，以及各种型号丝并且公称直径及其允许偏差与ISO4738；1982《铜线坯》及BS6926-1988《电工用铜--高导铜线坯》标准的要求等效；化学成分要求是参考了美国ASTM B49-92《电工用再拉铜线坯》标准，并依据GB/T 467《阴极铜》及GB/T468《电工用铜线锭》标准而修订的；热态铜线坯力学性能的低限值35%与德国DIN 17652-82《铜线坯》标准的要求等同，高于其他国外标准中30%的要求；硬态铜线坯的力学性能指标较原标准有所提高；检验组批及各种性能测试的取样方法和取样数量要求是参照英国BS 6926-1988标准修订的，其中本标准对取样数量的规定严于BS 6926-1988标准的要求。
