WDZA-YJY23-0.6/1kV电缆

一、适用范围

本产品主要用于高层建筑、地下铁路、地下街、舰船。海上石油平台、大型电站及重要的工矿企业等与消防安全和消防救生有关的地方，以及燃烧时要求低烟无卤阻燃、耐火场所，作输送电能线路用.软结构的低烟无卤阻燃线缆，更适合于机房使用。

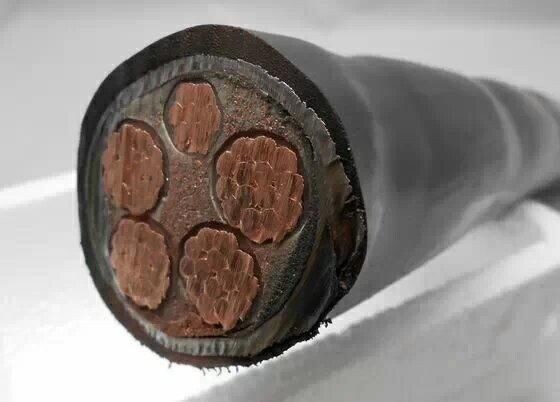

二、产品结构示意图

三、使用特性 1、电缆导体的最高额定温度为90℃。 2、短路时（最长持续时间不超过5S）电缆导体的最高额定温度不超过250℃。 3、电缆敷设时环境温度应不低于0℃，其最小弯曲半径单芯电缆为20D,多芯电缆为15D（D为电缆外径） 四、型号及规格 1、电缆的型号如表1. 表1 电缆的型号及名称

型号		名称
铜芯	铝芯	名称
WDZ-YJY	WDZ-YJLY	交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJYR		交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃软电力电缆
WDZA-YJY23	WDZA-YJLY23	交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJY33	WDZ-YJLY33	交联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJY43	WDZ-YJLY33	交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY	WDZ-YJLY43	交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJYR	WDZN-YJYR	交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY23		交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火软电力电缆
WDZN-YJY33		联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY43		交联聚乙烯绝缘粗钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆
注：1、阻燃型电缆可根据用户需求生产A、B、C、三类，在其型号前分别加“WDZA-”“WDZB-”“WDZ-”，其中“WDZC-”、 “WDZR-”与“WDZ-”相同。注：2、耐火型电缆可根据用户需求生产A、B、二类，在其型号前分别加“WDZNA-” “WDNB-”，其中“WDZCN-”、“ WDZRN-”与“WDZN-”相同。注：3、表中“YJY”与“YJE”相同,即“WDZ-YJE” 与“WDZ-YJY”相同、“WDZ-YJEY23” 与“WDZ-YJLY23” 相同,产品名称与性能均一致。注：4、软结构电缆用“R”表示，如“WDZ-YJYR”、“WDZN-YJYR”。

2、电缆的规格如表2. 表2 电缆的规格(3kV以下)

型号		额定电压 kV	芯数
铜芯	铝芯		1	2	3	3+1	4	3+2	4+1	5
铜芯	铝芯		标称截面mm²
WDZ-YJY	WDZ-YJLY	0.6 /1 1.8 /3	1.5～800	2.5～630	1.5～500	1.5～500	1.5～400	1.5～400	1.5～300	1.5～300
WDZ-YJYR			1.5～500	2.5～500	1.5～500	1.5～500	1.5～400	1.5～400	1.5～300	1.5～300
WDZA-YJY23	WDZA-YJLY23			4～630	2.5～500	1.5～500	4～400	4～400	1.5～400	1.5～300
WDZ-YJY33	WDZ-YJLY33		10～800	2.5～630	4～500	1.5～500	4～400	4～400	1.5～400	1.5～300
WDZ-YJY43	WDZ-YJLY43		25～800	25～630	25～500	25～500	25～400	25～400	25～400	25～300
WDZN-YJY			1.5～800	1.5～630	1.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJYR			1.5～500	1.5～500	1.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJY23				2.5～630	2.5～500	1.5～500	1.5～400	1.5～400	1.5～400	1.5～300
WDZN-YJY33			10～800	4～630	4～500	2.5～500	2.5～400	1.5～400	1.5～400	4～300
WDZN-YJY43			50～800	25～630	25～800	25～500	25～400	25～400	25～400	25～300
注：单芯电缆铠装应采用非磁性材料或采用磁损耗结构。

五、技术要求 1、电缆的阻燃性能根据用户需求，应满足GB/T 19666-2005规定的A类、B类或C类的要求。 2、电缆的耐火性能更具用户需求，应满足GB/T 19666-2005规定的要求。 3、电缆的低烟性能，其透光率应不小于60%.4、电缆的无卤性能，其PH值应不小于4.3，电导率不超过10μs/mm。 5、如用户对电缆的阻燃性能和耐火性能无特殊要求，则阻燃电缆的阻燃性能按C类进行，耐火型电缆的耐火性能按B类进行。 6、绝缘、护套机械物理性能见表3. 表3 物理性能

试验项目	单位	性能要求
试验项目	单位	绝缘	护套
老化前
抗张强度最小	N/mm²	12.2	9
断裂伸长率最小	%	200	125
烘箱老化后
温度	℃	135±3	100±2
持续时间	h	168	168
抗张强度变化率最大	%	±25
抗张强度最小	N/mm²		9
断裂伸长率变化率最大	%	±20
断裂伸长率最小	%		110
热延伸试验
空气温度	℃	200±3
载荷时间	min	15
机械拉力	N/mm²	0.2
载荷下最大伸长率	%	175
冷却后最大永久变形	%	15
吸水试验（重量法）
温度	℃	85±2	85±2
持续时间	d	14	14
最大重量变化	mg/cm²	1	25
收缩实验
温度	℃	130
持续时间	h	1
最大允许收缩率	%	4
烘箱中失重试验
温度	℃		100±2
持续时间	h		168
最大允许失重	mg/cm²		0.5

7、导体直流电阻见表4。 表4 直流电阻

标称截面mm²		1.5	2.5	4	6	10	16	25
导线直流电阻20℃（Ω/km）	铜	12.1	7.41	4.61	3.08	1.83	1.15	0.727
导线直流电阻20℃（Ω/km）	铝		12.1	7.41	4.61	3.08	1.91	1.20
标称截面mm²		35	50	70	95	120	150	185
导线直流电阻20℃（Ω/km）	铜	0.524	0.387	0.268	0.193	0.153	0.124	0.0991
导线直流电阻20℃（Ω/km）	铝	0.868	0.641	0.443	0.320	0.253	0.206	0.164
标称截面mm²		240	300	400	500	630	800	1000
导线直流电阻20℃（Ω/km）	铜	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
导线直流电阻20℃（Ω/km）	铝	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

六、特殊性能试验如表5。 表5 特殊性能试验

试验项目	试验类型		试验方法
试验项目	WDZ-型	WDZN-型	试验方法
阻燃性能	T	T	GB/T 18380.3-2001
耐火性能	/	T	GB/T 19216.21-2003
低烟性能	T	T	GB/T 17651.2-1998
无卤性能	T	T	GB/T 17650.2-1998
