港机电缆，港机卷筒电缆GJTEFR GJTEFRP GJTEFRB GJTEFRPB
应用范围 电动机车移动时，拖于其尾部供应电源及信号的电缆。应用领域包括：连采机，梭车，斗轮挖掘机，电铲和吊斗铲，凿岩台车。
产品优势 这些柔韧的电缆耐卡车轮胎碾压和耐长距离强机械应力拉扯，移动范围在100米，150米，270米，300米，抗扭编织外有坚韧护套很好地预防螺旋扭转的发生。
这些柔韧的电缆采用双层共挤护套最优化壁厚设计，从而完好地应对了机械移动时产生的震动和机械应力。

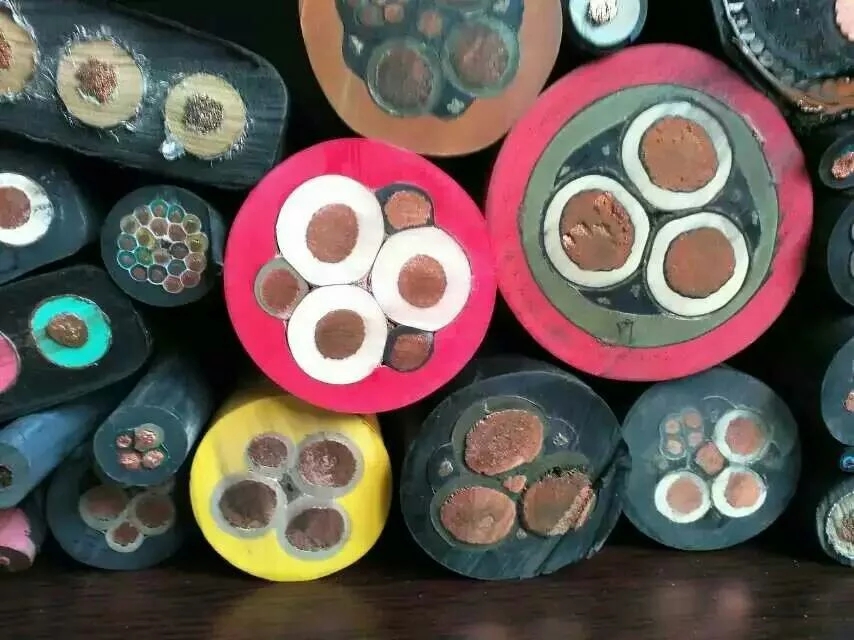

电缆结构 导体：裸铜丝
绝缘：特种电缆专用料
线芯颜色：符合VDE0293标准
成缆：优秀节距成缆
内护套：柔性护套料
抗扭层：高韧性芳纶编织层
外护套：柔性高强度护套料
护套颜色：黄色，黑色
技术数据 工作电压：1000V
测试电压：5500V/5min
订货要求 详细告知需要达到的各种性能要求及电缆的使用场合
起订：200米 特殊电缆视情况。
交货期：约7-10天
使用规范 提供安装使用规范
综合数据表 具体请联系我们的专业人员索要
备注 由于特种电缆的特性要求极高，请用户详细阐述电缆的应用场合和环境，电性能要求，外径要求，强度要求等（越详细越好）。
我们按用户的实际情况和设备设计出能够持久使用、各种性能卓著的综合电缆
|
适用于户外及矿业拖拽卷筒电缆/电动铲运机电缆/吊斗铲电缆，抗拉，耐磨，抗高度机械应力，耐拖拽，耐扭曲，坚固高效！ 也适用于重型机械卷盘（卷筒） ，起重机、输送带、移动电机。专门为超强机械应力、干燥、潮湿的室内和户外使用设计！ 也适用于升降系统或者电梯，起重机，行车，卸船机，堆取料机，大型桥吊等工程机械的卷盘（卷筒）装置。 |
|||||
|
直径最小化，节省空间。 高耐磨性：TPU电缆的外护套能够经受住矿石长时间的摩擦而不损坏。 高抗拉性：特种抗拉设计，最大抗张安装和使用能满足1300N，电缆在拖拽中不会出现芯线的断裂。 耐扭转性：特种抗扭层的设计，能有效防止电缆起旋，耐扭转而变形。 |
|||||
|
电缆结构/尺寸表 |
|||||
|
芯数X截面积 |
近似外径 mm |
近似铜重 mm |
工作温度 ℃ |
绝缘电阻 |
额定电压U/U0 |
|
3X16+1X10 |
25 |
-40至+80 |
> 20GOhm x cm |
600V/1000V |
|
|
3X35+1X16 |
36 |
.. |
.. |
.. |
|
|
以上所列具的产品相关参数仅供参考，其它可按客户要求定制。 |
|||||
|
主要技术参数 |
|||||
|
电缆组成结构 |
导体：裸铜丝 |
||||
|
线芯标识 |
彩色标识，符合VDE0293-1标准 |
||||
|
最小弯曲半径 |
柔性应用：10X外径 固定安装：5X外径 |
||||
|
测试电压（AC） |
4000V |
||||
|
接地保护线 |
G=含黄绿接地保护线 X=不含黄绿接地保护线 |
| 港口机械用中压卷筒电缆 |
|
型号
|
产品名称
|
用途
|
导体长期允许
工作温度 ℃ |
额定电压
V |
标称截面
mm2 |
|
GJTEFR
|
港口机械用(阻燃) 高压卷筒电缆 |
适用于集装箱吊车，起重设备，可行驶大型设备和挖掘机，地面和井下采矿等有效高机械应力的场合。产品具有较强的耐电压冲击性，能经受变频式的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金，电力，石化等行业。 | -35 ~ +90 |
3.6/6
6/10 |
25 ~ 185 |
| GJTEFR |
港口机械用(阻燃) 加强型高压卷筒电缆 |
|
型号
|
标称截面/mm
|
导体结构/mm
|
电缆最大外径/mm
|
载流量/A
|
|
GJTEFR 3.6/6KV
|
3x25+3x6 | 3x196/0.40+3X84/0.30 | 45 |
131
|
| 3x35+3x6 | 3X276/0.40+3X84/0.30 | 48 |
162
|
|
| 3x50+3x10 | 3X396/0.40+3X84/0.40 | 50 |
202
|
|
| 3x70+3x16 | 3X380/0.49+3X126/0.40 | 55 |
250
|
|
| 3x95+3x16 | 3X380/0.49+3X126/0.40 | 60 |
301
|
|
| 3x120+3x16 | 3X630/0.49+3X126/0.40 | 64 |
352
|
|
| 3x150+3x25 | 3X777/0.49+3X196/0.40 | 70 |
404
|
|
| 3x185+3x35 | 3X976/0.49+3X276/0.40 | 73 |
461
|
|
型号
|
标称截面/mm
|
导体结构/mm
|
电缆最大外径/mm
|
载流量/A
|
|
GJTEFR 6/10KV
|
3x25+3x6 | 3x196/0.40+3X84/0.30 | 56 |
131
|
| 3x35+3x6 | 3X276/0.40+3X84/0.30 | 61 |
162
|
|
| 3x50+3x10 | 3X396/0.40+3X84/0.40 | 64 |
202
|
|
| 3x70+3x16 | 3X380/0.49+3X126/0.40 | 67 |
250
|
|
| 3x95+3x16 | 3X380/0.49+3X126/0.40 | 74 |
301
|
|
| 3x120+3x16 | 3X630/0.49+3X126/0.40 | 78 |
352
|
|
| 3x150+3x25 | 3X777/0.49+3X196/0.40 | 81 |
404
|
|
| 3x185+3x35 | 3X976/0.49+3X276/0.40 | 86 |
461
|
