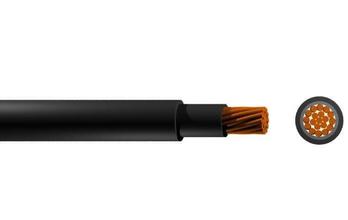

BXF,BX,BXR-300/500V橡皮绝缘电缆线
一、用途：
本产品适用交流额定电压Uo/U为300/500V及以下的电气设备及照明装置的固定敷设。
二、型号、名称及使用场所
|
型号
|
名称
|
敷设及使用场所
|
|
BXF BLXF
|
铜芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线
铝芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线
|
适用于户内明敷和户外特别是寒冷地区
|
|
BXF BLXF
|
铜芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线
铝芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线
|
适用于户内穿管和户外特别是寒冷地区
|
|
BX
CLX
|
铜芯橡皮绝缘棉纱或其它相当纤维编织电线
铝芯橡皮绝缘棉纱或其它相当纤维编织电线
|
固定使用，可明敷，暗敷
|
|
BXR
|
铜芯橡皮绝缘棉纱或其它相当纤维编织软电线
|
室内安装，要求较柔软时使用
|
三、结构尺寸及技术参数
|
导体标称截面
|
线芯结构
|
平均处径上限
|
20℃导体电阻≤（ω/km）
|
||||
|
B
|
R
|
DXF BLXF BXY BLXF
|
BX BLX
|
BXR
|
铜Cu-more
|
铝 Al-more
|
|
|
0.75
|
1/0.97
|
7/0.37
|
3.9
|
4.4
|
4.5
|
24.5
|
|
|
1.0
|
1/1.13
|
7/0.43
|
4.1
|
4.5
|
4.7
|
18.1
|
|
|
1.5
|
1/1.38
|
7/0.52
|
4.4
|
4.8
|
5.0
|
12.1
|
|
|
2.5
|
1/1.78
|
19/0.41
|
5.0
|
5.2
|
5.6
|
7.41
|
11.8
|
|
4
|
1/2.25
|
19/0.52
|
5.6
|
5.8
|
6.2
|
4.61
|
7.39
|
|
6
|
1/2.76
|
19/0.64
|
6.8
|
6.3
|
6.8
|
3.08
|
4.91
|
|
10
|
7/1.35
|
49/0.52
|
8.3
|
8.2
|
8.9
|
1.83
|
3.08
|
|
16
|
7/1.70
|
49/0.64
|
10.1
|
9.4
|
10.1
|
1.15
|
1.91
|
|
25
|
7/2.14
|
98/0.58
|
11.8
|
11.2
|
12.6
|
0.727
|
1.20
|
|
35
|
7/2.52
|
133/0.58
|
13.8
|
12.5
|
13.8
|
0.524
|
0.868
|
|
50
|
19/1.78
|
133/0.68
|
15.4
|
14.4
|
15.8
|
0.387
|
0.641
|
|
70
|
9/2.14
|
189/0.68
|
18.2
|
16.4
|
18.4
|
0.263
|
0.443
|
|
95
|
19/2.52
|
259/0.68
|
20.6
|
18.9
|
20.8
|
0.193
|
0.320
|
|
120
|
37/2.03
|
259/0.76
|
23.0
|
19.8
|
21.6
|
0.153
|
0.253
|
|
150
|
37/2.25
|
336/0.74
|
25.0
|
21.8
|
25.9
|
0.124
|
0.206
|
|
185
|
37/2.52
|
427/0.74
|
27.9
|
24.2
|
26.6
|
0.0991
|
0.164
|
|
240
|
61/2.25
|
427/0.85
|
31.4
|
27.4
|
30.2
|
0.0754
|
0.125
|
四、技术性能
（1）绝缘线芯应经受GB/T3048.9或GB/T3048.13规定的火花试验，双层一次挤出的电线，只需经受一次火花试验
（2）护套
（a）BXF BLXF型电线的话套应为GB7594.5规定的XH—01A型65℃一边不延燃橡皮护套
（b）BXF SLXY型电线的护套应试低密度黑色聚乙烯
（c）护套应紧密挤包在绝缘上，护套表面应平整、色泽均匀
（3）成品电线能经受表3规定的浸水电压试验
|
试验条件
|
单位
|
性能指标数
|
|
样本长度
|
m
|
≥10
|
|
浸水时间
|
H
|
≥1
|
|
水温
|
C
|
20±5
|
|
试验电压值
|
V
|
2000
|
|
施加电压时间
|
Min
|
≥5
|
