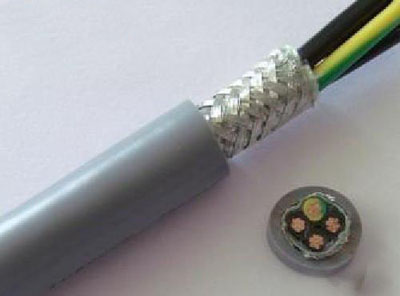

AVR AVP AVPV AVVS AVVP AVVR安装电缆线

执行标准： Q/FYC005-91

使用条件：

使用温度 -40～70℃。

相对湿度 AVV、AVPV型为 98%以下。

额定电压： 交流(50Hz)380V。直流500V。

试验电压： 交流50Hz，1000V。

绝缘电阻： 20℃时，大于0.5MΩ·km。

应用领域： 适用于固定敷设供交流电压380V及以下或直流电压 500V及以下仪器、电器设备。

AV：铜芯聚氯乙烯绝缘安装用软电线

AVR：铜芯聚氯乙烯绝缘安装用软电线

AVRB：铜芯聚氯乙烯绝缘扁型安装用软电线

AVVS：铜芯聚氯乙烯绝缘安装用软电线

AVVR：铜芯聚氯乙烯护套安装用软电线

AVR-90：铜芯耐热90℃聚氯乙烯绝缘安装用软电线

AVVP：铜芯聚氯乙烯绝缘、、聚氯乙烯护套软电缆



交货长度： 交货长度为100m成圈。  根据双方协议，允许任何长度的电缆交货。

        综合参数

芯数×标称截面 (mm2 ) 导体芯线(mm)  最大外径(mm) 20℃时最大直流电阻(Ω·km)  近似重量(kg/km) 根数/直径 AVV AVP AVPV AVV AVP AVPV

2×0.06 7/0.10 3.6 2.8 3.9 390.8 10.8 10.6 18.9

2×0.10 12/0.10 3.8 3.0 4.3 228.0 12.4 12.3 23.0

 2×0.12 7/0.15 4.0 3.2 4.5 165.9 14.3 13.7 25.1

2×0.14 18/0.10 4.6 3.9 5.2 142.2 19.8 18.4 31.8

2×0.20 12/0.15 4.8 4.1 5.5 95.9 21.7 22.1 35.2

2×0.30 16/0.15 5.0 4.3 5.7 71.9 23.8 25.9 37.0

2×0.35 20/0.15 5.9 4.9 6.5 57.5 30.9 31.0 45.7

2×0.40 23/0.15 6.1 5.1 6.7 50.0 34.8 35.3 49.1

2×0.50 16/0.20 6.1 5.1 6.7 40.1 36.8 35.8 51.1

2×0.70 40/0.15 6.7 5.7 7.3 28.5 44.0 45.6 60.4

2×0.75 24/0.20 6.7 5.7 7.3 26.7 44.8 46.5 61.3

2×1.00 32/0.20 7.1 6.1 7.9 20.0 54.0 54.6 72.8

2×1.50 48/0.20 8.3 7.1  8.9  13.4 76.3 73.5 93.9

2×2.00 64/0.20 9.9 8.5 10.8 10.0 106.1 102.0 133.6

3×0.06 7/0.10 3.7 3.2 4.5 390.8 12.0 13.7 23.5

3×0.10 12/0.10 4.0 3.5 4.8 228.0 14.6 16.0 26.7

3×0.12 7/0.15 4.2 3.7 5.0 165.9 16.2 17.8 29.0

3×0.14  18/0.10  4.8 4.1  5.5  142.2  22.0 21.7 33.9

3×0.20 12/0.15 5.0 4.3 5.9 95.9 25.6 25.3 40.4

3×0.30 16/0.15 5.2 4.5 6.1 71.9 29.0 28.1 43.8

3×0.35 20/0.15 6.2 5.2 6.8 57.5 38.1 38.2 53.4

3×0.40 23/0.15 6.4 5.4 7.0 50.0 41.3 42.5 57.8

3×0.50 16/0.20 6.4 5.4 7.0 40.1 44.3 45.8 61.6

3×0.70 40/0.15 7.1 6.1 7.9 28.5 56.6 56.6 75.7

3×0.75 24/0.20 7.1 6.1 7.9 26.7 57.9 58.0 77.1

3×1.00 32/0.20 7.7 6.5 8.3 20.0 71.0 67.9 88.5

3×1.50 48/0.20 8.8 7.6  9.8  13.4 97.9 96.4 124.7

 3×2.00  64/0.20  10.6 8.9 11.2 10.0  133.4 129.8 162.3

芯数×标称截面 (mm2 ) 导体芯线(mm)  最大外径(mm) 20℃时最大直流电阻(Ω·km)  近似重量(kg/km) 根数/直径 AVV AVP AVPV AVV AVP AVPV

4×0.06 7/0.10 4.0 3.5 4.8 390.8 14.4 16.0 26.5

4×0.10 12/0.10 4.5 3.8 5.1 228.0 19.4 19.7 31.0

4×0.12 7/0.15 4.7 4.0 5.4 165.9 21.5 21.7 33.6

4×0.14 18/0.10 5.2 4.5 6.1 142.2 26.7 26.1 41.9

4×0.20 12/0.15 5.5 4.7 6.3 95.9 31.2 30.3 46.8

4×0.30 16/0.15 6.0 5.0 6.6 71.9 38.6 36.1 52.5

4×0.35 20/0.15 6.7 5.7 7.3 57.5 48.3 47.5 64.9

4×0.40 23/0.15 6.9 5.9 7.7 50.0 50.8 47.9 71.1

4×0.50 16/0.20 6.9 5.9 7.7 40.1 56.7 51.9 75.0

4×0.70 40/0.15 7.9 6.7 8.5 28.5 74.5 66.3 92.3

 4×0.75 24/0.20 7.9 6.7 8.5 26.7 76.3 67.8 94.1

 4×1.00 32/0.20 8.3 7.1  8.9  20.0 90.0 81.0 107.1

 4×1.50 48/0.20 10.0 8.6 10.9 13.4 12.28 106.7 147.3

 4×2.00 64/0.20 11.5 10.0 12.3 10.0 173.3 154.8 223.4

5×0.06 7/0.10 4.5 3.8 5.1 390.8 19.0 19.0 30.4

5×0.10 12/0.10 4.8 4.1 5.5 228.0 24.1 22.5 34.7

5×0.12 7/0.15 5.0 4.3 5.9 165.9 25.7 25.7 40.5

5×0.14 18/0.10 5.9 4.9 6.5 142.2 34.3 31.4 48.4

5×0.20 12/0.15 6.2 5.2 6.8 95.9 40.2 37.2 55.2

 5×0.30 16/0.15 6.4 5.5 7.1 71.9 45.7 43.3 62.6

5×0.35 20/0.15 7.2 6.2 8.0 57.5 58.0 52.7 76.7

5×0.40 23/0.15 7.7 6.5 8.3 50.0 66.3 59.2 84.6

5×0.50 16/0.20 7.7 6.5 8.3 40.1 71.2 64.2 88.6

 5×0.70 40/0.15 8.5 7.3 9.5 28.5 88.5 80.0 115.8

 5×0.75 24/0.20 8.5 7.3  9.5  26.7 90.7 82.2 118.0

5×1.00 32/0.20 9.5 8.1 10.4 20.0 117.1 105.8 145.6

5×1.50 48/0.20 10.9 9.4 11.7 13.4 160.4 145.7 191.2

5×2.00  64/0.20  12.6 11.1 13.4  10.0  210.4 197.6 250.3

芯数×标称截面 (mm2 ) 导体芯线(mm)  最大外径(mm) 20℃时最大直流电阻(Ω·km)  近似重量(kg/km) 根数/直径 AVV AVP AVPV AVV AVP AVPV

 6×0.06 7/0.10 4.8 4.1 5.5 390.8 20.9 21.6 34.7

6×0.10 12/0.10 5.1 4.4 6.0 228.0 25.1 26.7 42.1

6×0.12 7/0.15 5.5 4.7 6.3 165.9 29.1 29.3 45.7

6×0.14 18/0.10 6.3 5.3 6.9 142.2 39.1 38.1 56.4

6×0.20 12/0.15 6.6 5.6 7.2 95.9 46.1 44.4 63.6

6×0.30 16/0.15 6.9 5.9 7.7 71.9 52.3 49.6 72.8

 6×0.35 20/0.15 8.0 6.8 8.6 57.5 70.1 64.0 90.5

6×0.40 23/0.15 8.3 7.1 8.9 50.0 77.8 70.9 98.5

6×0.50 16/0.20 8.3 7.1  8.9  40.1 84.1 76.9 104.4

6×0.70 40/0.15 9.6 8.2 10.5 28.5 112.9 102.2 142.0

6×0.75 24/0.20 9.6 8.2 10.5 26.7 115.6 104.9 144.7

 6×1.00 32/0.20 10.3 8.8 11.1 20.0 136.9 124.8 167.3

 6×1.50 48/0.20 11.8 10.4 12.7 13.4 191.8 177.1 226.7

6×2.00 64/0.20 13.7 12.2 14.5 10.0 251.3 236.9 294.8

7×0.06 7/0.10 4.8 4.1 5.5 390.8 21.5 13.1 34.4

7×0.10 12/0.10 5.1 4.4 6.0 228.0 26.4 24.0 42.4

 7×0.12 7/0.15 5.5 4.7 6.3 165.9 29.7 26.0 46.3

7×0.14 18/0.10 6.3 5.3 6.9 142.2 39.8 38.7 56.9

7×0.20 12/0.15 6.6 5.6 7.2 95.9 47.4 45.8 65.0

7×0.30 16/0.15 6.9 5.9 7.7 71.9 54.6 51.9 75.1

7×0.35 20/0.15 8.0 6.8 8.6 57.5 72.6 66.8 93.2

7×0.40 23/0.15 8.3 7.1 8.9 50.0 80.1 73.2 100.7

7×0.50 16/0.20 8.3 7.1  8.9  40.1 87.0 80.1 107.6

7×0.70 40/0.15 9.6 8.2 10.5 28.5 117.8 107.1 146.3

7×0.75 24/0.20 9.6 8.2 10.5 26.7 120.3 109.6 149.4

7×1.00 32/0.20 10.3 8.8 11.1 20.0 144.6 132.5 175.0

 7×1.50 48/0.20 11.8 10.4 12.7 13.4 200.6 167.9 237.5

7×2.00  64/0.20  13.7 12.2 14.5 10.0  265.1 250.7 308.3

芯数×标称截面 (mm2) 导体芯线(mm)  最大外径(mm) 20℃时最大直流电阻(Ω·km)  近似重量(kg/km) 根数/直径 AVV AVP AVPV AVV AVP AVPV

10×0.06 7/0.10 6.1 5.1 6.7 390.8 30.7 30.0 39.4

10×0.10 12/0.10 6.5 5.5 7.1 228.0 37.7 38.1 57.0

10×0.12 7/0.15 6.9 5.9 7.7 165.9 42.6 41.0 64.2

10×0.14 18/0.10 7.9 6.7 8.5 142.2 56.8 52.5 78.6

10×0.20 12/0.15 8.3 7.1 8.9 95.9 67.7 62.6 90.1

10×0.30 16/0.15 8.7 7.5  9.7  71.9 77.8 72.7 109.4

10×0.35 20/0.15 10.4 8.9 11.2 57.5 106.8 97.1 137.7

10×0.40  23/0.15  10.8 9.3 11.6  50.0  117.4 108.2 153.3

---
