FG7OH1M1/FG7OH2M1阻燃环保电缆

应用及描述
这些电缆适用于高危火灾环境，可保证安全和防止系统设备遭腐蚀性气体损害，比如学校、医院，公共场所、宾馆、超市、管道、影院、剧院、舞厅、公共机构等）。适宜固定安装在室内和室外、墙壁和金属框架上。

标准及认证
CEI 20-11, CEI 20-13, CEI 20-22 III, CEI 20-37, CEI 20-38, IEC 60502-1, IEC60228,IEC60332.1, IEC60332.3-C, IEC60754.1

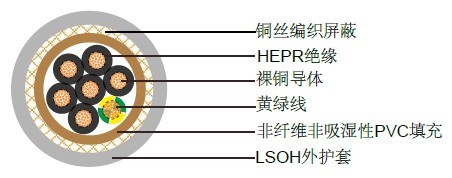

电缆结构
- 柔软裸铜导体 cl.5
- HEPR, G7绝缘，遵循CEI 20-11，CEI 20-3
- 非纤维非吸湿性填料
- 铜带屏蔽(FG7OH1M1)
- 铜丝编织屏蔽(FG7OH2M1)
- 灰色低烟无卤外护套

技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 8 x Ø
- 应用时的工作温度: -0º C to +90º C
- 静态时可承受的温度: -25º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: CEI 20-22 II - IEC 60332-34, CEI EN 60332-1
- 绝缘电阻: 10 MΩ x km

FG7OH1M1/FG7OH2M1意大利标准工业电缆

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称胡桃厚度 mm	标称外径 mm	标称电缆重量 kg/km
16(30/30)	3 x 1.5	0.7	1.8	13.0	262
14(50/30)	3 x 2.5	0.7	1.8	14.1	316
12(56/28)	3 x 4	0.7	1.8	15.0	380
10(84/28)	3 x 6	0.7	1.8	16.1	456
8(80/26)	3 x 10	0.7	1.8	19.3	675
6(128/26)	3 x 16	0.7	1.8	22.3	939
4(200/26)	3 x 25	0.9	1.8	26.6	1346
2(280/26)	3 x 35	0.9	1.8	29.2	1744
1(400/26)	3 x 50	1	1.8	32.3	2262
2/0(356/24)	3 x 70	1.1	1.9	38.5	3188
3/0(485/24)	3 x 95	1.1	2	44.2	4309
4/0(614/24)	3 x 120	1.2	2.1	51.6	5635
250MCM	3 x 150	1.4	2.3	56.6	6921
350MCM	3 x 185	1.6	2.4	64.2	8079
450MCM	3 x 240	1.7	2.6	72.7	10639
-	3 x 35 + 25	0.9	1.8	31.1	2038
-	3 x 50 + 25	1	1.8	34.7	2606
-	3 x 70+ 35	1.1	1.9	39.8	3540
-	3 x 95 + 50	1.1	2.1	45.9	4818
-	3 x 120 + 70	1.2	2.2	53.9	6358
-	3 x 150 + 95	1.4	2.4	59.0	7852
-	3 x 185 + 95	1.6	2.6	62.8	9066
-	3 x 240 + 150	1.7	2.8	73.0	12078
16(30/30)	4 x 1.5	0.7	1.8	13.8	298
14(50/30)	4 x 2.5	0.7	1.8	14.9	357
12(56/28)	4 x 4	0.7	1.8	16.1	438
10(84/28)	4 x 6	0.7	1.8	17.3	535
8(80/26)	4 x 10	0.7	1.8	20.8	802
6(128/26)	4 x 16	0.7	1.8	24.6	1164
4(200/26)	4 x 25	0.9	1.8	28.8	1664
16(30/30)	5 x 1.5	0.7	1.8	14.9	351
14(50/30)	5 x 2.5	0.7	1.8	16.2	424
12(56/28)	5 x 4	0.7	1.8	17.5	527
10(84/28)	5 x 6	0.7	1.8	18.9	635
8(80/26)	5 x 10	0.7	1.8	23.7	1027
6(128/26)	5 x 16	0.7	1.8	26.9	1415
4(200/26)	5 x 25	0.9	1.8	31.6	2022
控制
16(30/30)	7 x 1.5	0.7	1.8	15.7	399
16(30/30)	10 x 1.5	0.7	1.8	17.8	503
16(30/30)	12 x 1.5	0.7	1.8	19.2	574
16(30/30)	16 x 1.5	0.7	1.8	21.0	690
16(30/30)	19 x 1.5	0.7	1.8	22.6	813
16(30/30)	24 x 1.5	0.7	1.8	24.6	927
14(50/30)	7 x2.5	0.7	1.8	17.1	496
14(50/30)	10 x 2.5	0.7	1.8	19.5	644
14(50/30)	12 x 2.5	0.7	1.8	21.2	732
14(50/30)	16 x 2.5	0.7	1.8	24.0	950
14(50/30)	19 x 2.5	0.7	1.8	25.0	1056
14(50/30)	24 x 2.5	0.7	1.8	38.3	1281
