序号

参数名称

技术参数设计及验收参考值

备注

1

电缆类别

综合电缆

2

电缆应用范围

拖链系统及移动场合

3

线芯线径设计

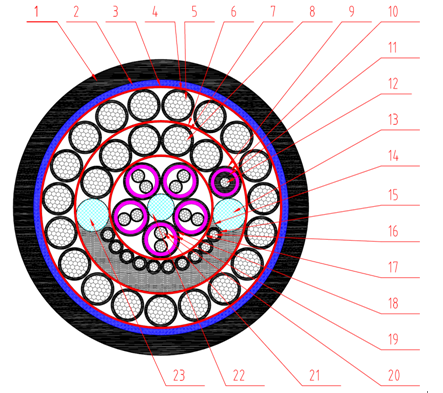

24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

4

线芯导体材质

镀锡铜丝

5

四种线芯导体结构

及绞合外径

导体构成

绞合外径

1.5 mm2：85/0.15±0.004mm

1.6mm

0.5 mm2：33/0.14±0.004mm

0.93mm

0.25 mm2：16/0.14±0.004mm

0.65mm

SFF：7/0.12±0.003mm

0.36 mm

6

导体绝缘层的平均厚度

最薄点

绝缘外径

平均厚度

最薄点

绝缘外径

1.5 mm2：0.7mm

0.53mm

3.0±0.1mm

0.5 mm2：0.53mm

0.38mm

2.0±0.1mm

0.25 mm2：0.42mm

0.28mm

1.5±0.1mm

SYV：0.57mm

0.51mm

1.5±0.1mm

7

导体绝缘层材质

JPTE，具体以样品为准

8

绝缘层颜色

相同线径的线芯必须用不同颜色加以区分,具体颜色不限

9

同轴屏蔽网规格

镀银丝编织屏蔽，屏蔽密度≥100％，屏蔽后挤包透明PVC内护套，外径2.8±0.2mm

10

5×2×0.25屏蔽网规格

每组分别镀锡丝缠绕屏蔽屏蔽密度≥100％，屏蔽后绕包无纺布

11

外护套规格

材质及颜色

雾面PUR，黑色

平均厚度及最薄点

2.0mm，1.6mm

成品外径

控制在20±0.2mm以内

12

标识丝印

公司logo(最好彩色)或公司全称，间隔1m

13

20℃时导体最大直流电阻（Ω/KM）

1.5 mm2：13.3Ω

0.5 mm2：40.1Ω

0.25 mm2：71.6Ω

14

最小弯曲半径

符合GB9330-88《塑料绝缘控制电缆》规定的技术要求

15

额定耐压

导体与绝缘屏蔽层之间耐压：300V

导体与导体之间耐压：300V

16

额定耐温

非弯曲时允许安装温度范围：-40℃ ～ +200℃

弯曲时允许安装温度范围：-30℃ ～ +200℃

所有绝缘层在200℃温度下烘烤时不收缩不变形

17

抗拉强度设计

抗拉强度：≥8000N

采用单根250N的凯夫拉，共计32根，进行网状编织，凯夫拉编制前进行胶浸处理

18

使用寿命

≥5000000耐磨次数

19

紧实度要求

线芯和外护套之间不能有空隙，务必紧实；50cm情况下测试，单根线芯拉动时不能与其它线芯之间产生相对位移

20

外护套封装要求

封装后的外护套表面务必均匀、平整、光滑，不能凹凸不平

21

数量及规格

单根长度不低于200m，中间不能有断头，以木质卷盘形式交货；试验合格确定总数量；试验段长度200m。

22

验收标准

以上技术参数在验收时的允许误差：≤1%
