RE-2X(ST)H WDZ-JYP3VP3铝箔屏蔽万博maxapp下载线

阅读次数：2955 发布时间：2015/5/22 21:41:43

当前位置：首页 >> 新闻中心 >> RE-2X(ST)H WDZ-JYP3VP3铝箔屏蔽万博maxapp下载线

RE-2X(ST)H WDZ-JYP3VP3铝箔屏蔽万博maxapp下载线

应用及描述

BS EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用
于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。
推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。
推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循BS EN 50288-7标准

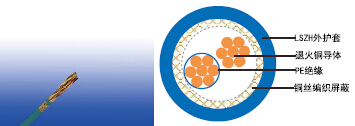

电缆结构

防火特性

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（多根电缆成束垂直火焰燃烧测试）***	*EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4**
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
电缆无毒测试	NES 02-713; NF C 20-454
抗紫外线	UL 1581 section 1200
耐油	ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

500V

电缆结构

导体	IEC 60228标准2类多股退火铜导体。
绝缘	EN 50290-2-23标准挤压式PE复合物绝缘
三线组	三个绝缘线芯绞合在一起形成一个三线组。
三线组绞合	三线组以最佳绞距绞合成层
**TIMF结构	带有实心镀锡铜排流线铝箔/聚酯带缠绕在单线组外层。
隔离层	聚酯带。
分屏蔽	带0.5mm²镀锡铜配流线的铝箔/塑料薄膜包裹在三线组外层。
总屏蔽	带有0.5mm²镀锡铜排流线的铝带/聚酯带层屏蔽。
外护套	EN 50290-2-27标准LSZH复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。

颜色

绝缘：黑色
外护套：黑色或蓝色（本安系统）

物理特性

耐油
工作温度范围（固定状态下）	-30°C – +90°C
安装温度范围（运动状态）	-5°C ( PVC 护套 ); -20°C ( PE 护套 )
最小弯曲半径	7.5 X 外径
抗紫外线	UL 1581 section 1200
ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积	MM2	0.5	0.75	1	1.3	1.5	2.5
标称绝缘厚度	MM	0.55	0.55	0.55	0.6	0.6	0.7
导体电阻 (20°C)	Ω/KM	36.7	25	18.5	14.2	12.3	7.4
绝缘电阻 (20°C)	MΩ.KM(MIN.)	5000
交互电容 (1 KHZ)	PF/M(MAX.)	115
电容不平衡值(1 KHZ)	PF/500 M (MAX.)	500
感应系数/阻抗比例	ΜH/Ω(MAX.)	25	25	25	40	40	60
工作电压	V	500
测试电压 URMS	线芯之间V	2000
线芯与屏蔽之间 V	2000

电缆结构参数

电缆型号	RE-2X(ST)H
芯数×1×截面积	标称铜重量	标称总重量
NO.X1XMM2	KG/KM	KG/KM
RE-2Y(C)H 1P0.5	1x2x0.50	8.3	110
RE-2Y(C)H 1P0.75	1x2x0.75	8.7	119
RE-2Y(C)H 1P1.0	1x2x1.0	9.4	135
RE-2Y(C)H 1P1.3	1x2x1.3	9.7	140
