1、目的  目前网上产品使用的以太网网线尽管只有标准网线和直连网线两种。但是，在实际应用中，随处可以看到，这些网线的针脚定义不符合标准，所用的线材没有明确技术指标，给研发设计、用户和技术支持人员的维护带来很大的困难。制定本规范的目的在于将网线的分类、设计、选型规范化，降低成本，提高通用性，提高开发效率，便于维护。本规范规定的电缆设计技术要求是以太网网线电缆选型、设计的主要准则。本规范规定了以太网网线的常用线缆、传输技术指标、连接器针脚定义方式、典型应用等技术要求。自本规范实施之日起，电缆设计工程师进行以太网网线的设计和选型时，必须遵照本规范。

2、范围  本规范适用于公司所有的产品。 在特殊情况下，如果需要进行新型线缆及连接器的选型，必须在电缆方案设计阶段提交电缆设计部进行评审，评审通过后方可使用。

3、定义及缩略语  定义  局域网（Local area network）  一种位于有限地理区域的用户宅院内的计算机网络。缩写语为：LAN。   基带局域网（baseband LAN）  一种局域网，其中的数据被编码并在没有载波调制的情况下进行传输。对于以太网而言，物理介质是由以太网专用的，不与其他的通信系统共享，通常表示成：n-BASE-物理介质。如1BASE5、10BASE2、100BASE-TX、1000BASE-CX、1000BASE-T等都是基带以太网。  宽带局域网（broadband LAN）  由一个以上的信道组成的一种局域网，其中的数据在有载波调制的情况下进行编码、多路复用和传输。对于以太网而言，物理介质能够同时支持以太网和其他非以太网的服务，通常表示为： n-BROAD-物理介质。如10BROAD36是使用三个信道（每个方向）的私有CATV系统，最大网络直径为3.6km的宽带局域网。  总线网（bus network）  一种局域网，其中任何两个数据站之间只有一条通路，并且由任何数据站发送的数据可提供给与同一传输媒体相连结的其他所有的数据站。总线网可以是线形网，星形网或者树形网。  IEEE 802 标准  负责IEEE 802项目的实际运作的是IEEE局域网和城域网（LAN/MAN）标准委员会。其基本职责即建议、维护并鼓励应用定位在ISO参考模型的第一和第二层的IEEE/ANSI标准及其等价的ISO标准。附录B给出了IEEE802协议族。  以太网（ethernet）  是使用带碰撞检测的载波侦听多路访问（CSMA/CD）技术的总线型局域网。这种技术的原始基带型是由Xerox公司开发的，并获得了专利。1981年，Xerox、DEC和Intel联合推出了商业产品；在此基础上，1985年IEEE802委员会颁布了802.3标准。附录C给出了以太网网族

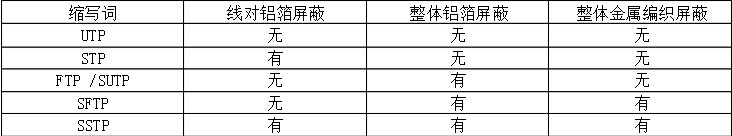

4  IEEE802.3网族。  水平布线（Horizontal Cabling）  是从工作区信息插座/连接器至配线间水平交叉连接器的电信布线的一部分。水平布线包括水平电缆、工作区信息插座/连接器、机械端接、连接线或位于配线架上的跳线。  干线布线（Backbone Cabling）  是提供电信综合布线结构的配线间、设备间和引入设施间的内部接线。干线布线包括干线电缆、过渡线和主交叉连接线、机械终端、接插线或用于干线至干线交叉连接的跳线。干线布线也包括建筑物之间的布线。  工作区电缆（Work Area Cable）  在工作区内，把信息终端连接到信息插座的电缆、光缆组件。工作区电缆、工作区光缆一般称为软电缆或者跳线，是桌面布线系统中端接用户设备的电缆。  接插线（Patch Cord）  一端或者两端带有连接器的软电缆或软光缆。用在配线架上连接各种链路。接插线也可以用在工作区中。在办公区中使用的从墙壁网口至工作站网卡之间的网线就是按照接插线的指标要求设计的工作区电缆。  平衡电缆（Balanced Cable）  是双绞线电缆的统称。可以不屏蔽，也可以屏蔽；既可以线对单独屏蔽，也可以整体屏蔽，还可以线对、整体都屏蔽。平衡电缆按照结构组成可以分为很多种类，而且，分别对应一个简明的缩写词。表1列出了以太网中常用的平衡电缆。  表1     平衡电缆的命名

IEEE802.3

网族。

水平布线Horizontal Cabling

是从工作区信息插座

连接器至配线间水平交叉连接器的电信布线的一部分。水平布线包

括水平电缆、工作区信息插座

连接器、机械端接、连接线或位于配线架上的跳线。

干线布线Backbone Cabling 是提供电信综合布线结构的配线间、设备间和引入设施间的内部接线。干线布线包括干线

电缆、过渡线和主交叉连接线、机械终端、接插线或用于干线至干线交叉连接的跳线。干线布

线也包括建筑物之间的布线。

在工作区内，把信息终端连接到信息插座的电缆、光缆组件。工作区电缆、工作区光缆一

般称为软电缆或者跳线，是桌面布线系统中端接用户设备的电缆。

一端或者两端带有连接器的软电缆或软光缆。用在配线架上连接各种链路。接插线也可以

用在工作区中。在办公区中使用的从墙壁网口至工作站网卡之间的网线就是按照接插线的指标

要求设计的工作区电缆。

平衡电缆

是双绞线电缆的统称。

可以不屏蔽，

也可以屏蔽；

既可以线对单独屏蔽，

也可以整体屏蔽，

还可以线对、整体都屏蔽。平衡电缆按照结构组成可以分为很多种类，而且，分别对应一个简

明的缩写词。表

非屏蔽双绞线电缆

Unshielded Twisted Pair Cables

由非屏蔽线对组成的电缆。

当这种电缆有

（Unshielded Twisted Pair Cables） 由非屏蔽线对组成的电缆。  当这种电缆有总屏蔽时，称作带总屏蔽的非屏蔽电缆。在华为产品中大量使用的主要有FTP、SFTP两种结构的带总屏蔽的非屏蔽双绞线电缆。但是，大家常常习惯上出于与UTP双绞线电缆区别开，将其叫作屏蔽电缆（网线）。  屏蔽双绞线电缆（Shielded Twisted Pair Cables）

5  由屏蔽线对组成的电缆。当有总屏蔽时，称作带总屏蔽的屏蔽双绞线电缆。这种电缆目前在华为产品上没有使用。  等效远端串扰（ELFEXT）  是Equal Level Far-end Crosstalk缩写语。A measure of the unwanted signal coupling from a transmitter at the near-end into a neighboring pair measured at the far-end relative to the received signal level measured on that same pair.  远端串扰（FEXT）  是Far-end Crosstalk缩写语。A measure of the unwanted signal coupling from a transmitter at the near-end into a neighboring pair measured at the far-end .  等效远端串扰功率和（PSELFEXT）  是Power Sum Equal Level Far-end Crosstalk缩写语。A computation of the unwanted signal coupling from multiple transmitters at the near-end into a pair measured at the far-end relative to the received signal level measured on that same pair.  近端串扰功率和（PSNEXT）  是Power Sum Near-end Crosstalk缩写语。A computation of the unwanted signal coupling from multiple transmitters at the near-end into a pair measured at the near-end .  标准网线（Straight Through Cable）  在10/100/1000BASE-T以太网中，用于交换机、集线器和工作站的网络接口卡之间连接的以太网双绞线电缆，其连线为直连方式。在电缆项目描述中，应包含有“HUB接计算机终端”字样。  直连网线（Cross Over Cable）  在10/100/1000BASE-T以太网中，用于交换机与中继器、集线器和集线器、工作站的网络接口卡和工作站的网络接口卡之间连接的以太网双绞线电缆，其连线为交叉方式。 在电缆项目描述中，应包含有“HUB级联”字样。  中继器（Repeater）  中继器是用来连接两个网段以构成一个更大的局域网拓扑结构的设备。中继器接收、放大并重发信号，恢复每个信号的对称性和位置。在10BASE-T、100BASE-T以及千兆位以太网中，中继器提供了一个中央连接点，这使得它很适合于集成统计数据收集和网络管理功能。中继器得原始定义在IEEE Std.802.3k-1992（ISO/IEC8802-3:1992［ANSI/IEEE Std.802.3,1992］的增补）中，后来又被包括在802.3u的第30子句中。
