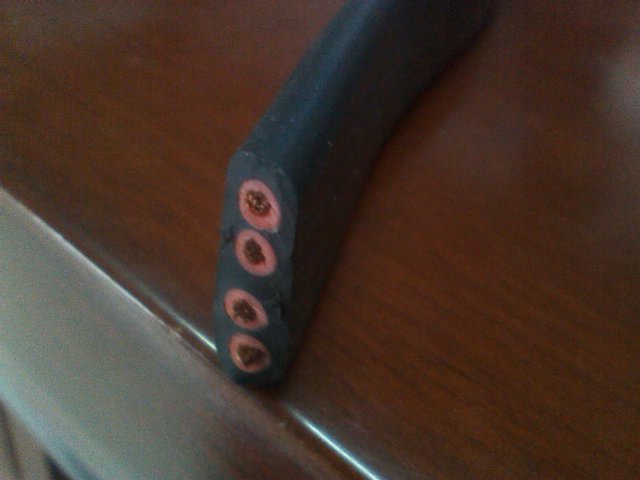

ZR105-VVFB扁平电缆





一、适用范围

扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。



二、型号规格



1、字母对应含义。

   ZR－阻燃型电缆　 Y-移动型   T-铜芯(省略)　V-聚氯乙烯绝缘　 G-硅橡胶　　

F-氟塑料　　VF-丁腈复合物护套　　C-重型

2、型号名称及用途见表1。

表1

型号

名称

VVFB

多股细铜丝绞合PVC绝缘，丁腈复合物护套扁平软电缆

ZR-VVFB

多股细铜丝绞合阻燃PVC绝缘，丁腈复合物护套扁平软电缆。

ZR105-VVFB

多股细铜丝绞合阻燃105℃PVC绝缘，丁腈复合物护套扁平软电缆

YGCB

多股细铜丝绞合重型硅橡胶绝缘和护套扁平软电缆

YGCVFB

多股细铜丝绞合重型硅橡胶绝缘，丁腈PVC护套扁平软电缆

YGCFB

多股细铜丝绞合氟塑料绝缘，重型硅橡胶护套扁平软电缆



三、产品技术指标



1、导电线芯20℃直流电阻最大值

截面mm2

1.5

2.5

4

6

10

16

25

35

50

70

95

电阻Ω/km

13.3

7.98

4.95

3.30

1.91

1.21

0.78

0.55

0.38

0.27

0.20



2、各截面导电线芯105℃直流电阻最大值

截面mm2

1.5

2.5

4

6-10

16-70

95-150

180

电阻Ω/km

10

9

8

7

6

5

4



3、不同环境温度载流量校正系数

-20℃

-15℃

-10℃

-5℃

0℃

5℃

10℃

15℃

1.45

1.40

1.35

1.30

1.25

1.20

1.15

1.10

20℃

25℃

30℃

35℃

40℃

45℃

50℃

55℃

1.05

1.0

0.94

0.885

0.815

0.745

0.666

0.577

4、成品电缆耐压试验：按IEC60502标准分款执行，额定电压0.6/1kV及以下，经交流50Hz、2kV试验5min不击穿；额定电压6kV，经直流25kV浸水20℃试验1h不击穿。

5、绝缘及护套最小抗拉强度：10N/mm2、最小断裂伸长率：150%、-40℃低温最小伸长率：20%。

四、产品使用特性



1、交流额定电压U0/U：6/10kV和0.6/1kV。

2、导体线芯最高工作温度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡胶扁平：-60℃~200℃。

3、电缆经50000次弯曲：线芯不断裂。

4、弯曲半径：不小于电缆小边长度的10倍。

---
