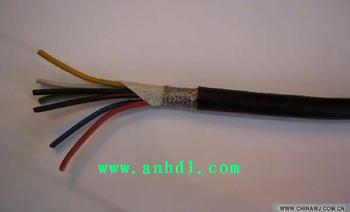

氟塑料绝缘耐高温电缆
说明:
产品标准：参照GB9330、GB/T12706、GJB773A等标准。
1、用途：
本产品适用于电厂、航空、钢铁、石油、化工等以及其他一些工作温度在150℃以下，200℃以下以下的控制、监控回路的输配电以及作电器仪表及自动化控制系统的信号传输线。。
2：使用条件：
(1)、额定电压（U0/U）：耐高温控制电缆为：450/750V，耐高温电力电缆为0.6/1kV。
(2)、最低环境温度：固定敷设-40℃,非固定敷设-15℃。
(3)、敷设安装电缆时的最小弯曲半径：无铠装层的电缆，应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍，有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
3、型号、名称、使用范围：见表1
表1
|
型 号 |
名 称 |
备 注 |
|
KFV， ZR-KFV |
氟塑料绝缘105℃聚氯乙烯护套（阻燃）控制电缆 |
1、电缆导体长期工作温度105℃，
2、敷设在环境温度为-40～105℃的场合中。 |
|
KFVP， ZR-KFVP |
氟塑料绝缘105℃聚氯乙烯护套编织屏蔽（阻燃）控制电缆 |
|
|
KFV22，ZR-KFV22 |
氟塑料绝缘105℃聚氯乙烯护套钢带铠装（阻燃）控制电缆 |
|
|
FV， ZR-FV |
氟塑料绝缘105℃聚氯乙烯护套（阻燃）电力电缆 |
|
|
FV22， ZR-FV22 |
氟塑料绝缘105℃聚氯乙烯护套钢带铠装（阻燃）电力电缆 |
|
|
KFF， ZR-KFF |
氟塑料绝缘和护套耐高温（阻燃）控制电缆 |
1、电缆导体长期工作温度200℃，
2、敷设在环境温度为-40～200℃
的场合中。 |
|
KFFP， ZR-KFFP |
氟塑料绝缘和护套编织屏蔽耐高温（阻燃）控制电缆 |
|
|
KFF22，ZR-KFF22 |
氟塑料绝缘和护套钢带铠装耐高温（阻燃）控制电缆 |
|
|
FF， ZR-FF |
氟塑料绝缘和护套耐高温（阻燃）电力电缆 |
|
|
FF22， ZR-FF22 |
氟塑料绝缘和护套钢带铠装耐高温（阻燃）电力电缆 |
注：① 耐高温控制电缆的导体材料可用铜芯或镀锡铜芯，屏蔽型式可用镀锡屏蔽，订货时在合同中应注明。
② 根据用户要求可生产氟塑料绝缘和护套耐高温计算机屏蔽电缆，具体技术参数另行提供。
4、产品规格：见表2～表3
表2 耐高温控制电缆
|
型 号 |
额定电压
V |
导体标称截面 mm2 |
||||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯 数 |
||||||||||
|
KFV， ZR-KFV
KFF， ZR-KFF
KFVP， ZR-KFVP
KFFP， ZR-KFFP |
450/750 |
2～61 |
2～14 |
2～10 |
||||||
|
KFV22，ZR-KFV22
FF22， ZR-FF22 |
7～61 |
4～61 |
4～14 |
4～10 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
注：推荐的芯数：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高温电力电缆
|
型 号 |
额定电压kV |
芯 数 |
导体标称截面 mm2 |
|
FV， ZR-FV
FF， ZR-FF
FV22，ZR-FV22
FF22，ZR-FF22 |
0.6/1 |
1 |
1.5～300 |
|
2，3，4 |
1.5～240 |
||
|
3+1 |
4～240 |
||
|
4+1 |
4～185 |
||
|
3+2 |
|||
|
5 |
1.5～185 |
5、技术要求
(1)、导体结构及导体直流电阻：
耐高温控制电缆符合〈聚氯乙烯绝缘和护套（阻燃）控制电缆〉表3规定。
耐高温电力电缆符合〈0.6/1kV聚氯乙烯绝缘和护套（阻燃）电力电缆〉表4规定。
(2)、成品电缆能经受交流50HZ、3000V、5min的耐压试验，不击穿。
(3)、电缆阻燃性能符合GB/T18380-2001标准规定。
(4)、电缆规格、外形尺寸和重量另行提供。
6、交货要求：
(1)、电缆制造长度用不小于100m，允许长度不小于20m的短段电缆交货，其数量不超过交货总长度的10%，计量误差为±0.5%；
(2)、根据双方协议，允许任何长度的电缆交货。
