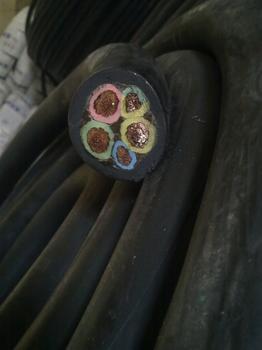

橡套软电缆UGF--UGF电缆/矿用橡套软电缆
额定电压0.66/1.14KV及以下矿用软电缆(GB12972.2-91)
本产品适用于额定电压Uo/1.14V及以下配电装置及矿山采掘机械;起重运输机械及类似设备用的铜芯橡皮绝缘皮护套软电缆。
UGF电缆电缆的使用特性:
1、额定电压Uo/U分别为0.36/0.66KV和0.366/1.14KV。
2、电缆导体的长期允许工作温度为65℃。
3、电缆的最小弯曲半径为电线直径的6倍。
4、黄色护套不得在日光下长期暴露。
5、电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮,耐油性和不延燃性不作考核。
型号 |
名称 |
主要用途 |
(MC)UC-0.38/0.66 |
采煤机橡套软电缆 |
煤矿用额定电压为0.38/0.66KV采煤机及类似设备的电源连接 |
(MCP)UCP-0.38/0.66 |
采煤机屏蔽橡套软电缆 |
煤矿用额定电压为0.38/0.66KV采煤机及类似设备的电源连接 |
(MCP)UCP-0.66/1.14 |
采煤机屏蔽橡套软电缆 |
煤矿用额定电压为0.66/1.14KV采煤机及类似设备的电源连接 |
电缆的规格应符合下表规定:
×导体标称截面(mm2) |
|
|
|
电缆外径 |
电缆参考重量(kg/km) |
||||||
动力线芯绝缘 |
护套标称 |
UC-0.38/0.66 |
UCP-0.38/0.66 |
||||||||
动力线芯 |
地线芯 |
控制线芯 |
标称厚度(mm) |
厚度(mm) |
最小值 |
最大值 |
最小值 |
最大值 |
UC |
UCP |
|
3×16 |
1×4 |
3×2.5 |
1.6 |
4.5 |
31.4 |
35.1 |
34.7 |
38.5 |
1587 |
1897 |
|
3×25 |
1×6 |
4×2.5 |
1.8 |
5.5 |
37.8 |
42 |
41.3 |
45.5 |
2499 |
2670 |
|
3×35 |
1×6 |
4×4 |
1.8 |
5.5 |
41.8 |
45 |
45.1 |
19.5 |
3090 |
3300 |
|
3×50 |
1×10 |
7×4 |
2 |
5.5 |
46 |
50.9 |
50 |
54.3 |
3900 |
4200 |
X导体标称截面(mm2) |
|
|
电缆外径 |
|
|||
动力线芯绝 |
护套标称 |
UC-0.38/0.66 |
电缆参考重量 |
||||
动力线芯 |
地线芯 |
控制线芯 |
标称厚度(mm) |
厚度(mm) |
最小值 |
最大值 |
(kg/km) |
3×35 |
1×4 |
3×6 |
2 |
6 |
47.2 |
51.4 |
3391 |
3×50 |
1×10 |
3×6 |
2.2 |
7 |
54.3 |
58.6 |
4440 |
3×70 |
1×16 |
3×6 |
2.2 |
7 |
59.6 |
64.3 |
5394 |
3×95 |
1×25 |
3×10 |
2.4 |
7 |
64.5 |
70.1 |
6775 |
技术性能: 20℃时导体直流电阻见上表。 成品电缆线芯间的绝缘电阻,换算到长度1km,温度为20℃,应不小于100兆欧。 成品电缆的主线芯间及主线芯与接地线间,应能经受交流50赫兹15000伏电压试验5分钟不击穿。
交货要求: 电缆的交货长度应不小于100m,允许长度不小于20m 短段电缆交货,其交货数量应不超过交货总长度的10% 长度计量误差应不超过±0.5%。
