YHDP/WYHDP电缆

WYHP野外用铜丝屏蔽软电缆（企业标准）

本产品供交流额定电压500V及以下的野外环境中。使用在野外耐一定的摩擦，其中使用镀锡铜丝使得铜丝能够得到长时间保护不容易收到污染。

用途

本产品使用于交流电压500V及以下野外环境中

使用条件

环境温度为-45℃~+50℃，相对湿度为25±3%。电缆线芯的长期允许工作温度不超过+70℃。

型号、规格尺寸及重量

“W"型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污场合适用。型号规格有：WYH（野外橡套电缆），YHD（野外橡皮绝缘电力电缆），WYHDP（野外用橡皮绝缘电缆），WYHP（野外用电缆），WYH（野外用移动式橡皮电缆）。

  1.【YHD野外用电缆】，供在环境温度为-50℃到+50℃范畴内利用。

  2、实用范畴：实用于交流额外电压500V或直流1000V，野外条件下利用，镀锡铜芯，橡皮绝缘橡皮护套电力电缆。

  3、线芯的恒久允许事情温度应不超过+65℃。

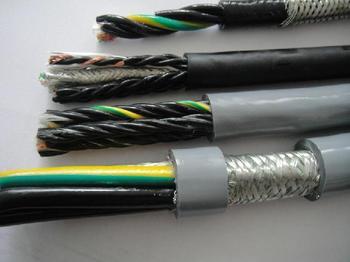

 YHD电缆 YHDP电缆 野外用YHD耐寒电缆

  4、型号 名称及用处

  2、电缆供在环境温度为-50℃到+50℃范畴内利用。

 【YHD 野外用橡皮绝缘橡皮护套电力电缆】 连接产业用移动用电气设备用电缆，能承受相称的外力作用。

 YHD电缆 YHDP电缆 野外用YHD耐寒电缆

  5、技能要求

 绝缘线芯应能担当下列元宝的交流50赫兹试验电压的火花击穿试验。

 橡皮绝缘标称厚度 试验电压V

          1.0              6000

          1.2              7000

          1.4              8000

          1.6及以上     9000

 YHD电缆 YHDP电缆 野外用YHD耐寒电缆

 制品电缆电压试验不浸入水中，线芯间应能担当50赫兹电压2000伏，时间5分钟的耐压试验。

 制品电缆线芯的绝缘电阻换算到电缆长度1公里，温度+20℃时，应不小于50兆欧。

 允许长度不小于25米的短段电缆交货，其数量不该超过交货总长度的10%。长度计量毛病不超过+-0.5%。

 1、适用范围：适用于交流额定电压500V或直流1000V，野外条件下使用，镀锡铜芯，橡皮绝缘橡皮护套电力电缆。

2、电缆供在环境温度为-50℃到+50℃范围内使用。

3、线芯的长期允许工作温度应不超过+65℃。

4、型号名称及用途

YHD   野外用橡皮绝缘橡皮护套电力电缆   连接工业用移动用电气设备用电缆，能承受相当的外力作用。

5、技术要求

绝缘线芯应能经受下列的交流50赫兹试验电压的火花击穿试验。

橡皮绝缘标称厚度试验电压V

1.0 6000

1.2 7000

1.4 8000

1.6及以上 9000

成品电缆电压试验不浸入水中，线芯间应能经受50赫兹电压2000伏，时间5分钟的耐压试验。

成品电缆线芯的绝缘电阻换算到电缆长度1公里，温度+20℃时，应不小于50兆欧。

电缆的制造长度不应小于125米。

允许长度不小于25米的短段电缆交货，其数量不应超过交货总长度的10%。长度计量偏差不超过+-0.5%。  1.导体的概念：即是能够让电流顺利通过的金属载体材料。导体必须有良好的导电性能、物理机械性能、工艺性能和防腐性能。就导电性能来说，金属依次为银、铜、金、铝、镍、钢、合金。但是由于金属银的价格昂贵，所以我们在电缆当中多采用铜丝，一般在20℃铜的电阻率为 0.0175 Ω · mm2/m。我们为了保证导体能够充分的满足电缆应有的性能，在电缆导体中我们多选择无氧铜。氧的含量不大于0.03％，杂质总含量不大于0.05％，铜的纯度大于99.95％的铜就叫无氧铜 。无氧铜无氢脆现象，导电率高，加工性能、焊接性能、耐蚀性能和低温性能都非常的良好

     2、绝缘的概念：所谓绝缘，就是用绝缘物质和材料把带电体包住并封闭起来，以隔离带电体或不同电位的导体，使电流按一定的通路流通。绝缘橡皮必须具有良好的介电性能、较高的绝缘电阻和耐压强度、优良的物理机械性能，并具有一定的可塑性便于加工和柔软性便于安装使用。橡套电缆的绝缘材料早期选用的材料有天然胶（NR）、丁苯胶（SBR）、三元乙丙胶（EPR或EPDM）等。但是由于新标准规定绝缘材料一定要通过空气弹测试，所以现在企业多用纯三元乙丙胶或者氯化聚乙烯（CPE）与三元乙丙胶并用的材料来满足标准的要求 。

    3、护套的概念：电缆在安装和使用过程中，为了防御外来因素的损伤，在绞合后的绝缘导线的外层包裹了特殊的保护层，这在电缆里通常叫护套层。因为电缆在安装使用的过程中不可避免的会遭受到外力和环境因素的破坏，所以护套层必须具有良好的抗张强度、耐磨、抗撕裂、耐气候、耐防腐等性能，并也要具有一定的可塑性便于加工和柔软性便于安装使用，橡套电缆的护套材料早期选用的材料有天然胶（NR）、丁苯胶（SBR）、三元乙丙胶（EPR或EPDM）、氯丁（CR）、氯磺化聚乙烯橡胶（CSM或CSPE）、氯化聚乙烯（CPE）等，现在由于为了满足新标准工艺的规定，多数企业选用氯磺化聚乙烯橡胶（CSM或CSPE）和氯化聚乙烯（CPE）。

    除上述橡套电缆的主要结构之外，在标准规定或允许的范围内，可以对橡套电缆进行填充（保持电缆的圆整度，节约材料成本）、隔离（防止电缆绝缘线芯与线芯、线芯与绝缘之间粘连）、自承重（添加钢丝、纤维、麻线等，以满足承受铺设使用中电缆的自身重量）等辅助结构的添加。

    综上可以看出，橡套电缆如要安全的安装和使用，就必须满足电缆的两大性能：电气性能和物理机械性能。而要满足这两大性能就必须选择合适的橡胶，进行合理的配比，通过严格的加工，才能达到最终的合格产品。

四、橡套电缆的制造工艺

        1、橡胶、橡皮和橡套的区别

          在橡套电缆里一般橡胶指的就是原胶，比如天然、丁苯、乙丙、氯丁等的原胶统称为橡胶，也称生胶。橡皮是指以橡胶（生胶）为主体，经过配比加入各种辅助材料加工后经过压延后的未硫化成品材料。橡套就是使用橡皮作为绝缘和护套经过硫化处理后的成品电缆的统称。

          2、橡皮的组成

         橡皮是由几大体系组合而成的，除生胶本身外还有几大体系辅助材料，如填充补强体系、硫化体系、防护体系、增塑体系、特殊物质加入剂如颜色，芬芳剂等。

        1）、填充补强体系：填充补强的目的是改进橡胶的定伸应力和抗破坏性能（如抗张强度、撕裂强度和耐磨性等），多以滑石粉、碳酸钙、陶土、炭黑等为主要原料。

            2）、硫化体系：硫化是包覆绝缘层或护套层以后的一种处理方法、其目的就是让辅助体系里的硫化体系发生作用，使橡胶永久交联、增加弹性、减少塑性。硫化的名词是因最早时间是用硫磺使橡胶交联的故称硫化，沿用至今。因硫分子对于铜丝导体有腐蚀作用，所以现在选用硫化体系中多以无硫或少硫的硫化剂作为主体硫化剂，并针对不同的橡胶选用不同类型和份额的硫化剂+促进剂，以达到橡胶合理交联（硫化）的目的。
