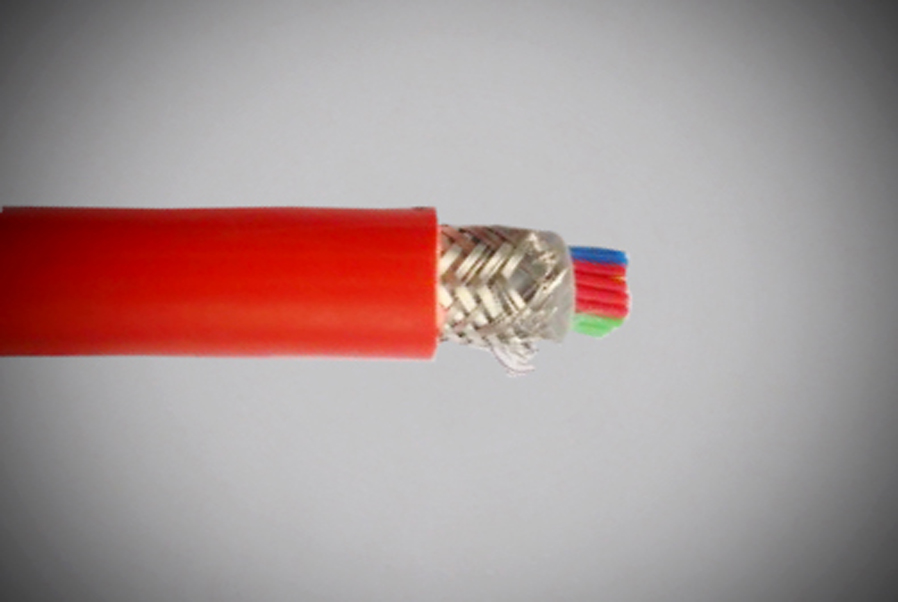

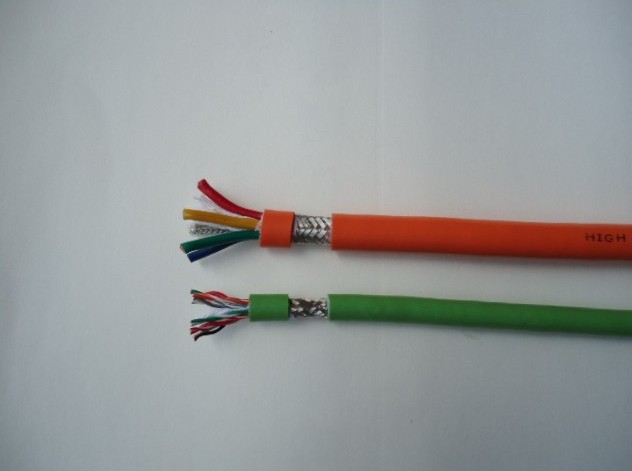

软电缆，拖链电缆

这种PUR外护套控制电缆是为需要高度弯曲，连续运动设计而成。这种电缆作为控制连接线广泛用于：拖链系统，机器人，和移动驱动系统。 PUR外护套，防水，抗菌，阻燃等特性使得该电缆在拖链系统的优势得到最大的发挥，也使的电缆可以在-35℃ ~+85℃温度范围内

这种PUR外护套控制电缆是为需要高度弯曲，连续运动设计而成。这种电缆作为控制连接线广泛用于：拖链系统，机器人，和移动驱动系统。

PUR外护套，防水，抗菌，阻燃等特性使得该电缆在拖链系统的优势得到最大的发挥，也使的电缆可以在-35℃~+85℃温度范围内使用成为现实，机器停顿次数可以最小化，使得拖链系统可以减少昂贵的停机次数。

电缆的特点

超一流的机械性能和高柔性

抗轻微撞击，防水，抗菌，防臭氧，防氧化，防酸碱，抗油脂，冷却剂，润滑剂

PUR外护套使得电缆寿命大大延长，可以连班工作，提供更高的性价比

用于拖链系统大于800万次循环次数

电缆结构

导体材料：多股精绞成束超细裸铜丝导体。

导体结构：符合DIN VDE0295 6类标准。

芯线绝缘：TPE混合料，抗撕裂，抗切割。

芯线绞合：芯线小节距绞合成缆。

芯线标识：黑色线编码。三芯以上带黄绿接地线。

包覆：纺织纤维织物包覆。

外护套：PUR低烟无卤

技术指标

最小弯曲半径：7.5×电缆外径。

温度范围：-35℃~+85℃。

工作电压：< 0.75MM2 300/500V.

          < 1.0MM2 450/700V

测试交流电压：2000~3000V。

 执行标准：符合VDE、GB。

备注：     可根据客户之特殊使用要求，为客户量身定做专用的PUR拖链电缆。

            此类产品种类繁多，芯数从单芯到60芯不等，单芯面积更是涵盖类了0.08-6.0的所有型号。期待着您的来电。　柔性拖链电缆TRVV,TRVVP用在设备单元需要来回移动的场合,为了防止电缆纠缠,磨损,拉脱,勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之拖曳电缆，坦克链电缆。

　　柔性电缆主要应用于：工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。

　　我们的拖链电缆，为了满足不停歇的来回移动，比较常规电缆通常有以下几个部分组成：

　　1.抗拉中心

　　在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

　　2.导体结构

　　电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的最佳直径，长度和节向的屏蔽组合，它有最佳的抗拉能力。

　　3.芯线绝缘

　　电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。

　　4.绞线

　　绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

　　5.内护套

　　甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。

　　6.屏蔽

　　用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

　　7.外护套

　　由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。

　　拖链电缆的安装与注意事项：

　　从上个世纪80年代开始，工业自动化令能量供应系统经常超负荷运作，导致电缆无法正常工作，在某些严重的情况下，电缆“起旋”和断裂导致整个生产线停产，造成了巨大经济损失。

　　拖链电缆一般性要求：

　　1.拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得

　　2.必须注意电缆的最小弯曲半径。(有关信息可在柔性拖链电缆选型表中寻找）

　　3.电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10%

　　4.拖链中的电缆不得相互接触或困在一起.

　　5.电缆的两点都必须固定，或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

　　6.请确保电缆在弯曲半径内完全移动，即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后，最好检查一下电缆的位置。该检查必须在推拉移动后进行。

7.如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免。

产品特点：

可根据客户要求定做彩色线芯或编码线芯。

采用优质PVC混合料，减小了电缆外径降低对安装空间的要求。

设计使用循环弯曲寿命为500万次,实际使用已超过600万次。

线缆结构：

导体：采用多股细绞和精绞成束细一级无氧铜丝作导体，符合DIN VDE 0295等级6

绝缘：优质聚氯乙烯混合体 颜色：彩色线芯或编码线芯 ≥3芯加黄绿芯线

护套：优质聚氯乙烯混合体 颜色：黑色、灰色、橙色

电气特性：

额定电压：U0/U ＜ 0.5mm2 300/300 V

≥ O.5mm2 300/500 V

测试电压: U 3000V符合DIN VDE 0281第2部分

温度范围：℃ 移动安装：-5℃～+70℃

固定安装：-30℃～+70℃

持续运动时的最小弯曲半径： 7.5× 电缆外径

柔性电缆、拖链电缆

　　又名：高柔性电缆、移动电缆、往复电缆、伺服电缆、随行电缆、

　　耐弯曲电缆、 活动套管电缆

　　弯曲寿命验证超过500万次

　　制造范围：

　　◆ 截面积：0.035MM2～53.5MM2(线规32AWG～0AWG)

　　◆ 整体线径：25.4MM及以下

　　◆ 1芯～100芯（50对）(电源线：多芯多对；信号线：UTP/STP/FTP/SFTP/SSTP；混合电缆)

　　PVC护套电缆

　　• 导体：镀锡铜丝或裸铜丝

　　• 绝缘体：无铅、耐油、特殊聚氯乙烯护套

　　• 额定温度：-20~80°C

　　• 老化测试：113°Cx7days

　　• 工作电压等级：30V（信号线），300V、600V、300/300V、450/750V(电源线）

　　• 阻燃等级：CM级

　　• 符合RoHS

　　PU护套电缆

　　• 导体：镀锡铜丝或裸铜丝

　　• 绝缘体：无铅、耐油、特殊聚氨酯护套

　　• 额定温度：-20~80°C

　　• 老化测试：113°Cx7days

　　• 工作电压等级：30V（信号线），300V、600V、300/300V、450/750V(电源线）

　　• 阻燃等级：CM级

　　• 符合RoHS

　　芯线绝缘材料：PVC、PE、交联体、弹性体、特氟龙
