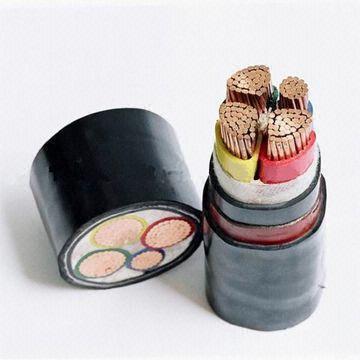

YJV22铠装电缆，铠装电力电缆

阅读次数：2172 发布时间：2013-6-24 20:56:19

当前位置：首页 >> 新闻中心 >> YJV22铠装电缆，铠装电力电缆

本产品铠装电缆用于各个领域中交流额定电压为35kV及以下固定线路中，供输配电能之用，并可代替纸绝缘电力电缆。普通型系列产品符合GB/T12706规定，并与IEC60502规定相一致。阻燃型产品除符合上述标准之外，还需符合GB/T18380.3规定，并与IEC60332-3规定相一致。其中阻燃型尤其适用于发电站、核电站、石油化工、城市轨道交通、高层建筑等有特殊阻燃要求的固定敷设场合。

产品适用于工频额定电压U₀/U*kV为3.6/6、6/6（6/10）、8.7/10（8.7/15）、12/20、18/20（18/30）、21/35、26/35输配电系统。

*U₀为电缆中导体与屏蔽间的额定工频电压；U电缆中导体之间的额定工频电压。

●使用特性

1、电缆导体长期允许工作温度90℃。

2、电缆导体短路时最高温度不超过250℃，短路时间最长为5秒。

3、电缆敷设时的电缆本体及环境温度不低于0℃。

4、电缆允许最小弯曲半径：单芯电缆为电缆外径的20倍，多芯电缆为电缆外径的15倍。

5、电缆敷设不受落差限制。

●型号、名称及适用范围

型号	产品名称	适用范围
YJV YJLV ZR-YJV ZR-YJLV YJY YJLY	铜芯、铝芯交联聚乙烯绝缘聚氯乙烯护套（阻燃）电力电缆铜芯、铝芯交联聚乙烯绝缘聚乙烯护套（阻燃）电力电缆	室内、隧道、管道、电缆沟等，不承受机械拉力和压力。
YJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJY23 YJLY23	铜芯、铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套（阻燃）电力电缆铜芯、铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套（阻燃）电力电缆	室内、隧道、管道、电缆沟等，地下直埋，可承受机械压力。
YJV32 YJLV32 ZR-YJV32 ZR-YJLV32 YJY33 YJLY33	铜芯、铝芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套（阻燃）电力电缆铜芯、铝芯交联聚乙烯绝缘钢丝铠装聚乙烯护套（阻燃）电力电缆	有落差或垂直敷设场所，可承受机械压力。

●电缆规格

型号	芯数	额定电压kV
		3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		标称截面mm2
YJV YJLV YJY YJLY ZR-YJV ZR-YJLV	1	25-30	25-630	25-630	35-630	50-630	50-630	50-630
YJV YJLV YJY YJLY ZR-YJV ZR-YJLV	3	25-300	25-300	25-300	35-300	50-300	50-300	50-300
YJV22 YJLV22 YJY23 YJLY23 ZR-YJV22 ZR-YJLV22	3	25-300	25-300	25-300	35-300	50-300	50-240	50-240
YJV32 YJLV32 YJY33 YJLY33 ZR-YJV32 ZR-YJLV32	1	25-500	25-500	25-500	35-500	50-500	50-500	50-500
	3	25-300	25-300	25-300	35-300	50-300

●电缆结构尺寸及载流量

3.6/6kV三芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

3芯：3.6/6 YJV32 YJLV32
导体标称截面mm2	内护套厚度 mm	钢丝直径mm	外护套厚度 mm	电缆参考外径 mm	电缆参考重量kg/km		载流量A
					电缆参考重量kg/km		空气中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	2.5	2.3	46.0	4003	3535	140	110	150	115
35	2.0	3.15	2.5	49.9	5080	4425	170	130	180	140
50	2.0	3.15	2.6	52.9	5849	4913	200	155	210	165
70	2.0	3.15	2.7	56.7	6805	5495	255	195	260	200
95	2.0	3.15	2.8	60.4	7956	6177	305	240	305	240
120	2.0	3.15	2.9	63.6	8958	6711	350	275	350	270
150	2.0	3.15	3.0	67.2	10252	7445	400	310	390	305
185	2.0	3.15	3.2	71.1	11657	8194	445	355	445	345
240	2.0	3.15	3.4	76.7	13862	9370	535	420	510	400
300	2.5	3.15	3.6	83.7	16503	10887	610	480	570	450
400	2.5	3.15	3.8	89.0	20101	12614	705	560	655	515

6/6 6/10kV三芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

3芯：6/6 6/10 YJV32 YJLV32
导体标称截面mm2	内护套厚度 mm	钢丝直径mm	外护套厚度 mm	电缆参考外径 mm	电缆参考重量kg/km		载流量A
					电缆参考重量kg/km		空气中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	3.15	2.5	51.8	5101	4633	140	110	150	115
35	2.0	3.15	2.6	54.2	5648	4992	170	130	180	140
50	2.0	3.15	2.7	57.2	6434	5498	200	155	210	165
70	2.0	3.15	2.8	61.1	7413	6103	255	195	260	200
95	2.0	3.15	3.0	64.9	8611	6832	305	240	305	240
120	2.0	3.15	3.1	68.1	9632	7386	350	275	350	270
150	2.0	3.15	3.2	71.8	10952	8144	400	310	390	305
185	2.0	3.15	3.3	75.4	12346	8883	445	355	445	345
240	2.0	3.15	3.5	81.6	14696	10204	535	420	510	400
300	2.5	3.15	3.7	85.7	17168	11552	610	480	570	450
400	2.5	3.15	4.0	93.1	20903	13415	705	560	655	515

8.7/10 8.7/15kV三芯交联聚乙烯绝钢丝铠装缘聚乙烯护套电力电缆

3芯：8.7/10 8.7/15 YJV32 YJLV32
导体标称截面mm2	内护套厚度 mm	钢丝直径mm	外护套厚度 mm	电缆参考外径 mm	电缆参考重量kg/km		载流量A
					电缆参考重量kg/km		空气中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	3.15	2.7	57.3	5840	5372	145	110	150	115
35	2.0	3.15	2.8	59.7	6404	5749	175	130	180	140
50	2.0	3.15	2.9	62.7	7213	6277	205	155	210	165
70	2.0	3.15	3.0	66.5	8218	6908	255	195	260	200
95	2.0	3.15	3.1	70.2	9352	7574	310	240	305	240
120	2.0	3.15	3.2	73.4	10460	8214	360	275	350	270
150	2.0	3.15	3.4	77.3	11538	9030	405	310	390	305
185	2.5	3.15	3.5	81.9	13482	10019	460	355	445	345
240	2.5	3.15	3.7	84.7	16559	12066	535	420	510	400
300	2.5	3.15	3.9	89.7	19289	13674	610	480	570	450
400	2.5	3.15	4.1	98.2	24008	16520	705	560	655	515

12/20kV三芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

3芯：12/20 YJV32 YJLV32
导体标称截面mm2	内护套厚度 mm	钢丝直径mm	外护套厚度 mm	电缆参考外径 mm	电缆参考重量kg/km		载流量A
					电缆参考重量kg/km		空气中		土壤中
					Cu	Al	Cu	Al	Cu	Al
35	2.0	3.15	3.0	65.6	7241	6585	140	110	155	120
50	2.0	3.15	3.1	68.6	8073	7137	165	130	180	140
70	2.0	3.15	3.2	72.4	9109	7799	210	165	220	170
95	2.0	3.15	3.3	76.1	10336	8558	255	200	265	210
120	2.0	3.15	3.5	80.5	11661	9414	290	225	300	235
150	2.0	3.15	3.6	85.1	13195	10388	330	255	340	260
185	2.5	3.15	3.7	90.2	14892	11429	375	295	380	300
240	2.5	3.15	3.9	95.3	17474	12982	435	345	435	345
300	2.5	3.15	4.1	103.7	20239	14623	485	390	485	390
